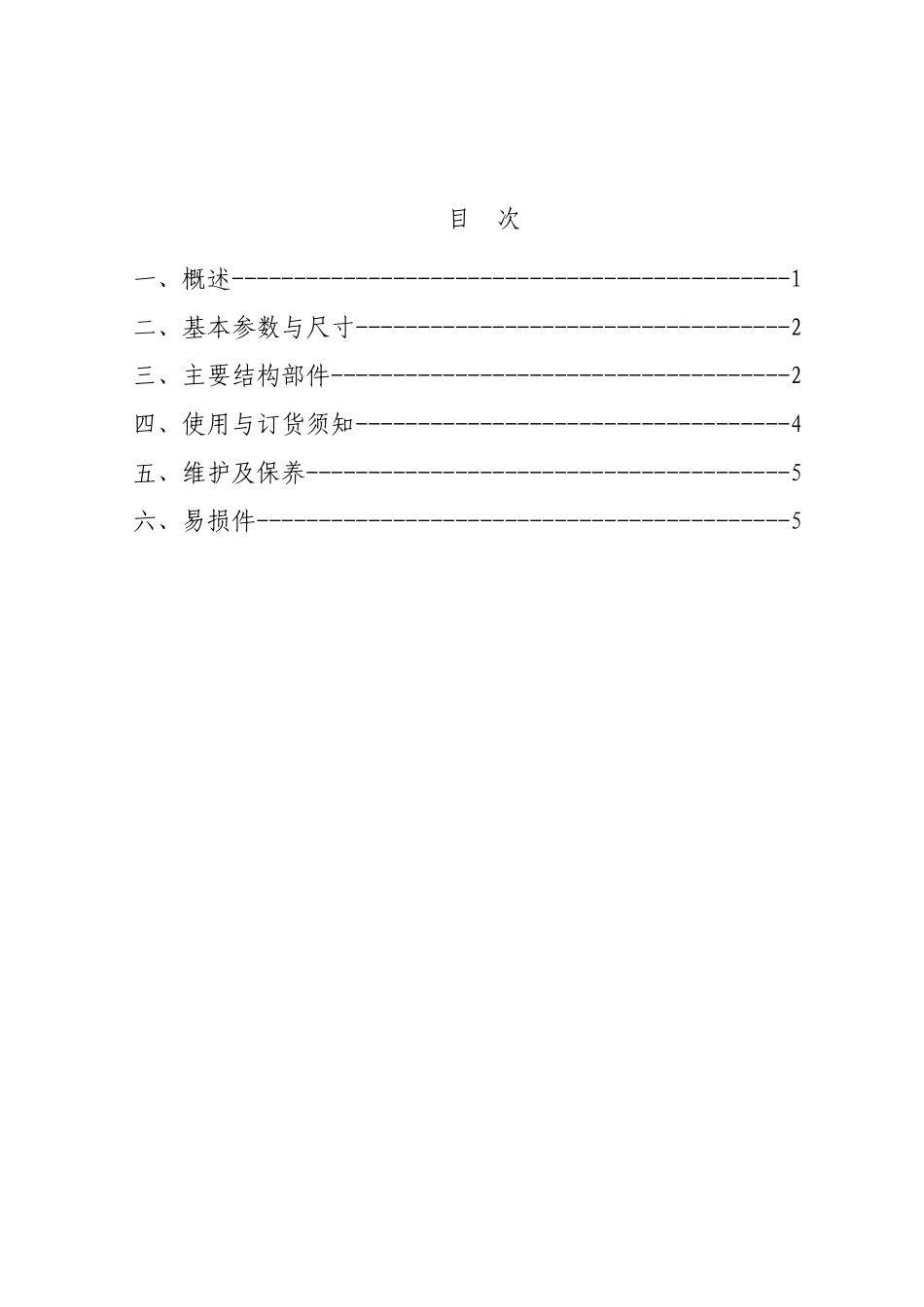

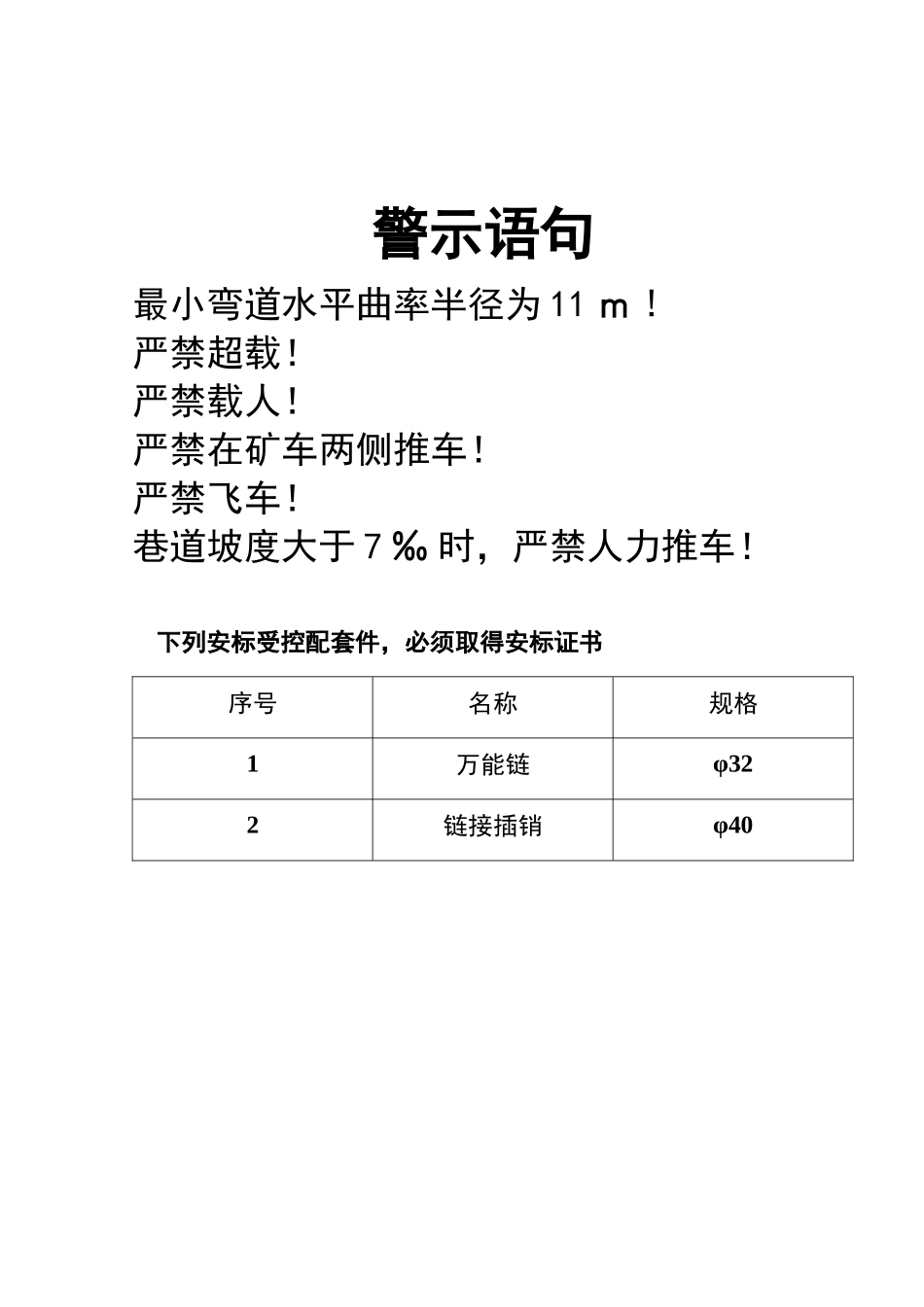

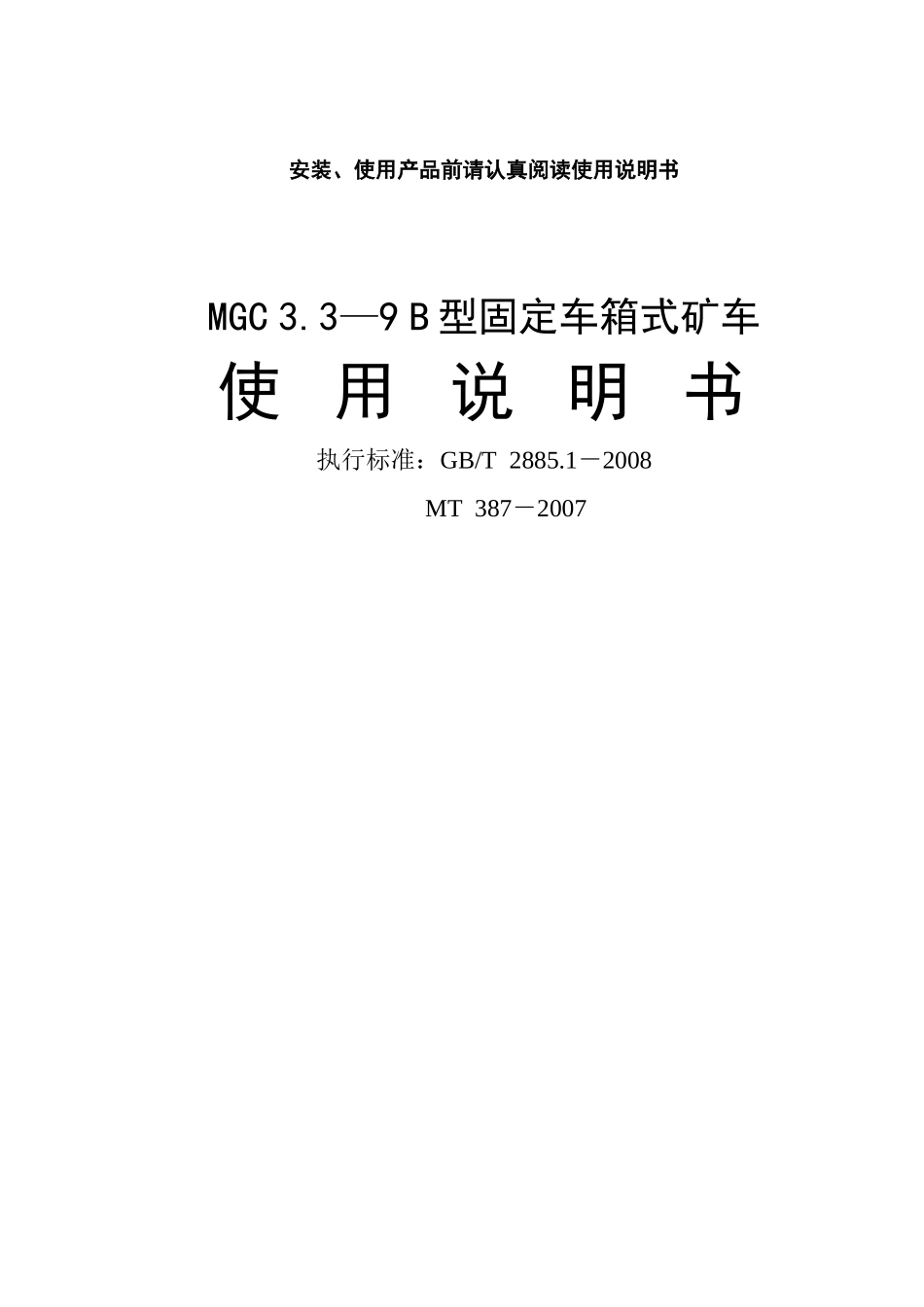

安装、使用产品前请认真阅读使用说明书MGC 3.3—9 B 型固定车箱式矿车使 用 说 明 书执行标准：GB/T 2885.1－2008 MT 387－2007 警示语句最小弯道水平曲率半径为 11 ｍ !严禁超载！严禁载人！严禁在矿车两侧推车！严禁飞车！巷道坡度大于 7 ‰ 时，严禁人力推车！下列安标受控配套件，必须取得安标证书序号名称规格1万能链φ322链接插销φ40目 次一、概述---------------------------------------------1二、基本参数与尺寸-----------------------------------2三、主要结构部件-------------------------------------2四、使用与订货须知-----------------------------------4五、维护及保养---------------------------------------5 六、易损件-------------------------------------------5一、 概述1、用途及特点MGC 3.3－9 B 型固定车箱式矿车(以下简称矿车）主要用于煤和矸石的运输。由于矿车的车箱固定在车架上，因此在卸载时必须使用翻车机或其它专用设备才能卸载。本矿车牵引链采用万能链结构，可以实现连续不摘钩翻车的要求。本矿车结构简单、制造容易、坚固耐用、维修方便。本矿车执行的标准为：GB/T 2885.1－2008 《矿用窄轨车辆 第 1 部分：固定车箱式矿车》、MT 387－2007《煤矿窄轨矿车安全性测定方法和判定规则》及 Q/TMJ 023－2011《 MGC 3.3－9 B型固定车箱式矿车》。2、矿车的产品型号表示意义 M G C 3.3 - 9 B 改进序号 轨距代号( 9 表示轨距 900 ｍｍ ) 容积 ( ｍ 3 ) 车辆（车） 固定车箱式（固） 煤矿用车3、受控件明细表表 1 MGC 3.3－9 B 安标配套件明细表序号零部件名称规格型号生产单位安标编号有效期受控类别1万能链φ32林州市付家河太行煤机厂MCC0800072008.1.11～2012.1.3B2连接插销φ40山东舜天矿业有限公司MCC0600252010.3.9～2014.3.3B来面目 二、基本参数与尺寸基本参数与尺寸见图 1 和表 2。图 1三、主要结构部件矿车主要由车箱、车架、轮轴、牵引链和销钉式防脱插销等主要部件组成。矿车结构见图 2。1、车箱 车箱是矿车装载矿物的箱形容器, 面形式是半圆底。车箱由端板和侧板组成，端板经压力成型后与侧板直接焊接，为了增加刚度，车箱口焊有加强角钢，车箱板上压有加强筋。为了避免矿车在露天贮放中集存雨水，在车箱底部开设排水孔。表 2 MGC 3.3－9 B 基本参数2、车架车架主要包括车梁、缓冲器、轴卡等部分。车梁由专用槽钢制...
