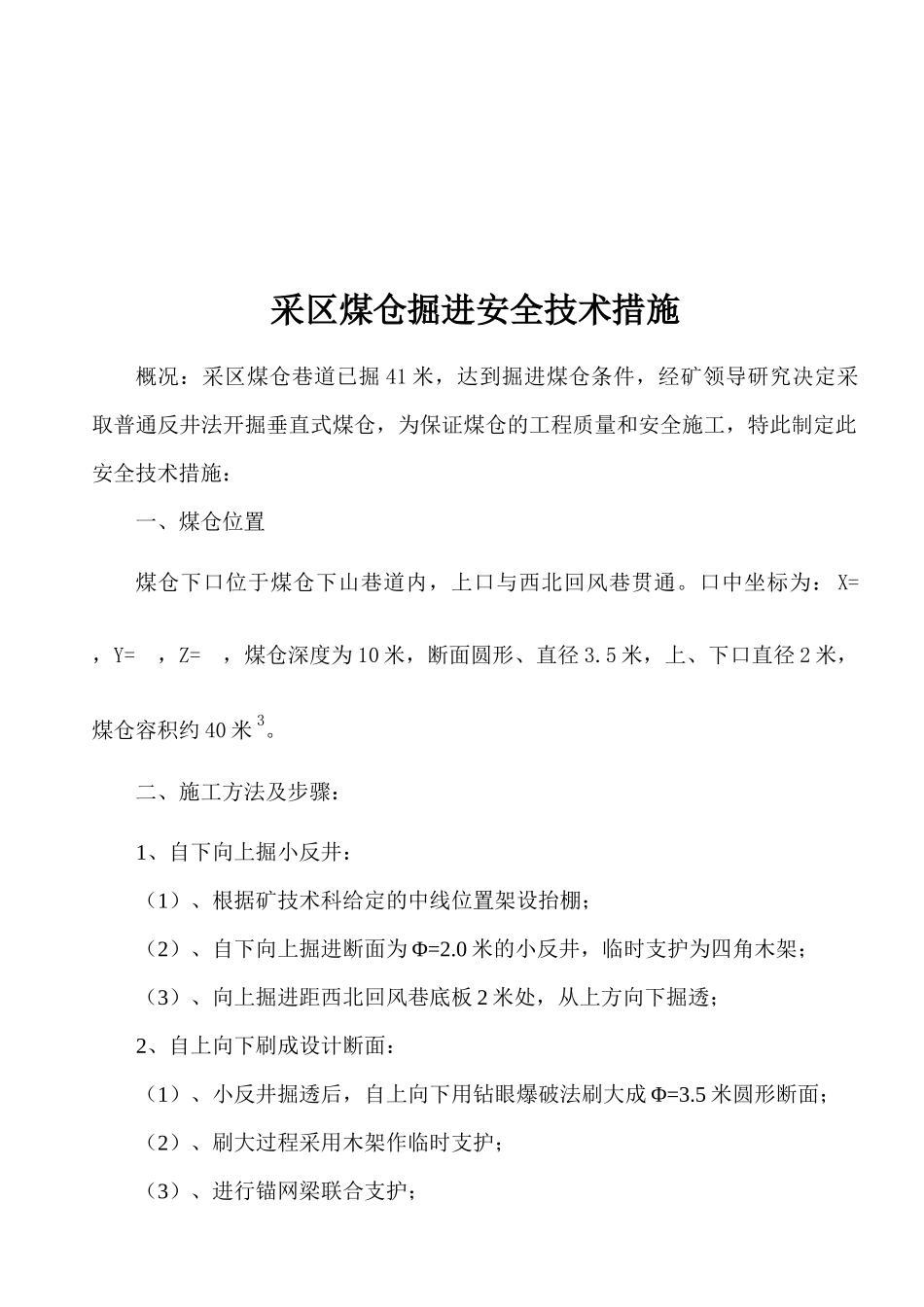

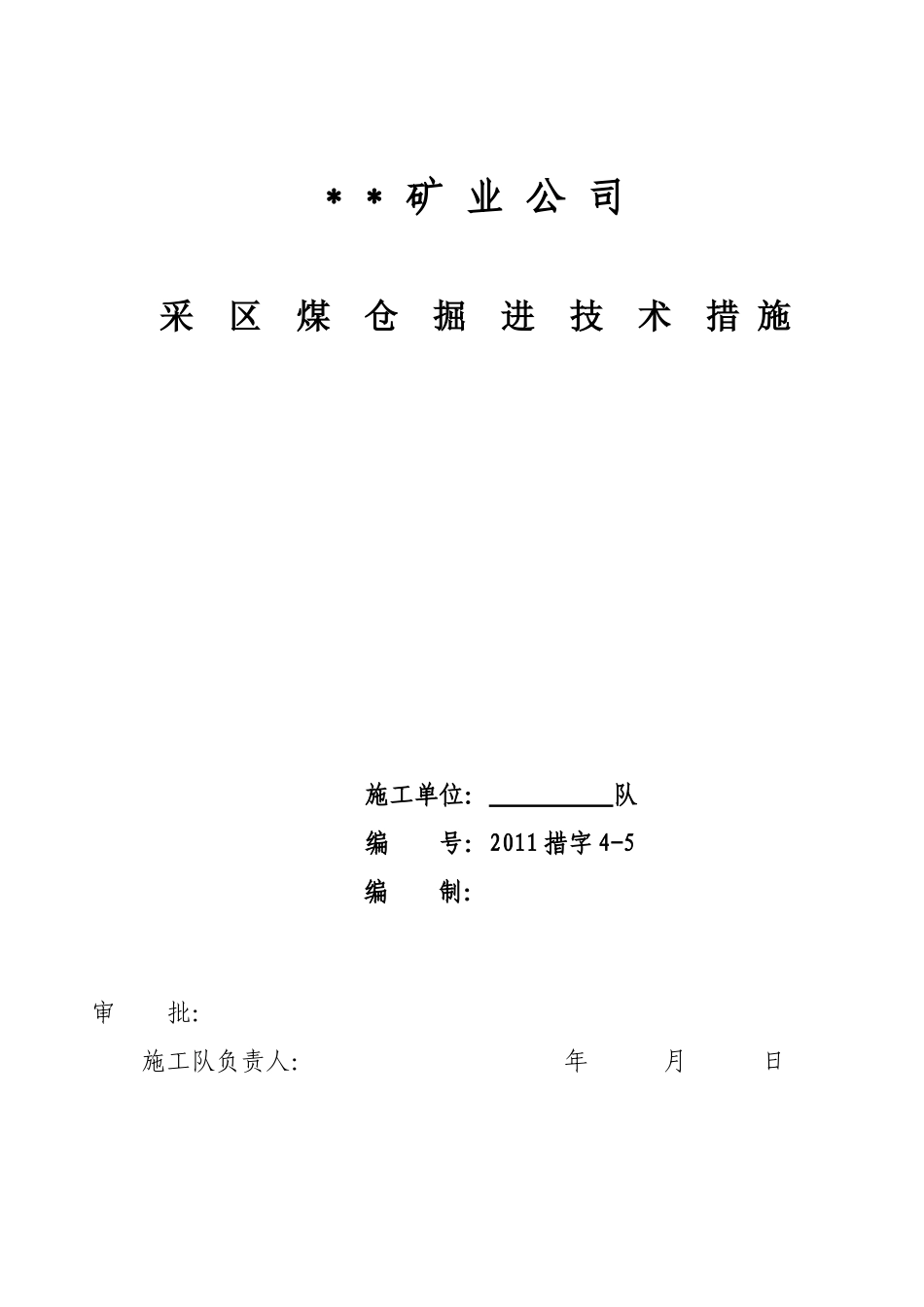

* * 矿 业 公 司 采 区 煤 仓 掘 进 技 术 措 施 施工单位： 队 编 号：2011 措字 4-5 编 制： 审 批：施工队负责人： 年 月 日通 风： 年 月 日安 全： 年 月 日生 产： 年 月 日总 工 程 师： 年 月 日会审意见：采区煤仓掘进安全技术措施概况：采区煤仓巷道已掘 41 米，达到掘进煤仓条件，经矿领导研究决定采取普通反井法开掘垂直式煤仓，为保证煤仓的工程质量和安全施工，特此制定此安全技术措施：一、煤仓位置煤仓下口位于煤仓下山巷道内，上口与西北回风巷贯通。口中坐标为： X= ，Y= ，Z= ，煤仓深度为 10 米，断面圆形、直径 3.5 米，上、下口直径 2 米，煤仓容积约 40 米 3。二、施工方法及步骤：1、自下向上掘小反井：（1）、根据矿技术科给定的中线位置架设抬棚；（2）、自下向上掘进断面为 Φ=2.0 米的小反井，临时支护为四角木架；（3）、向上掘进距西北回风巷底板 2 米处，从上方向下掘透；2、自上向下刷成设计断面：（1）、小反井掘透后，自上向下用钻眼爆破法刷大成 Φ=3.5 米圆形断面；（2）、刷大过程采用木架作临时支护；（3）、进行锚网梁联合支护；3、进行永久支护：（1）、在煤仓下口处顺下山巷道方向架设工字钢双抬棚，抬住现有工字钢棚子，工字钢梁留下下口固定漏斗座空间，对其进行浇筑；（2）、浇筑煤仓下口前后约 5 米一段的煤仓下山，浇筑至漏斗座上口时暂停；（3）、浇筑煤仓的圆锥体部分。提前制作好模板并标号下井，模板固定在漏斗口内木衬上；（4）、对煤仓壁进行 150mm 喷浆支护。（5）、喷浆到上口底板时，用四根矿工钢安设井字梁，井字梁安设好后，上面进行浇灌。仓上口安置铁箅子。三、煤仓规格及质量要求：1、煤仓掘进直径 3.7 米，净直径 3.5 米，沿中线掘进。合格：巷道中线至帮距离偏差-50～+150mm；优良：巷道中线至一帮距离偏差 0～+150mm；2、煤仓主体支护方式及规格：锚 杆 采 用 ∮ 20mm 长 2000mm 的 左 螺 旋 螺 纹 钢 锚 杆 ， 锚 杆 间 排 距 为900×900mm，采用 200×200×80mm 的木托盘及等强铁托板，树脂锚固剂使用S2360 、 Z2360 各 一 卷 ； 采 用 ∮ 16mm 的 圆 钢 弯 制 而 成 的 梯 子 梁 ； 采 用1000×5500mm 的金属菱形网；喷桨所用水泥为 425 号普通硅酸盐水泥，沙为纯净的河沙，石子直径不大于 15㎜，并用水冲洗干净，混凝土中水泥:沙:石子配...
