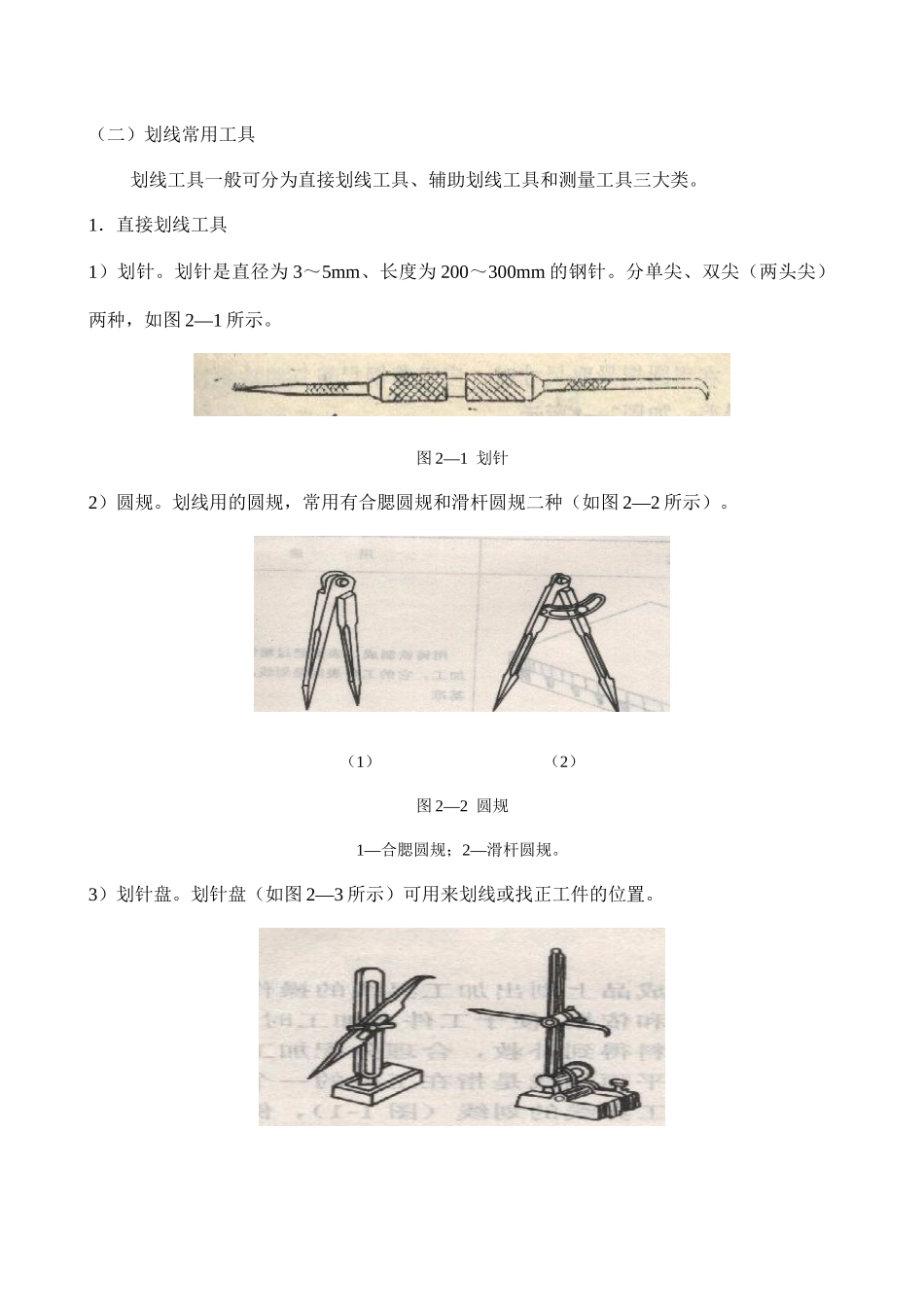

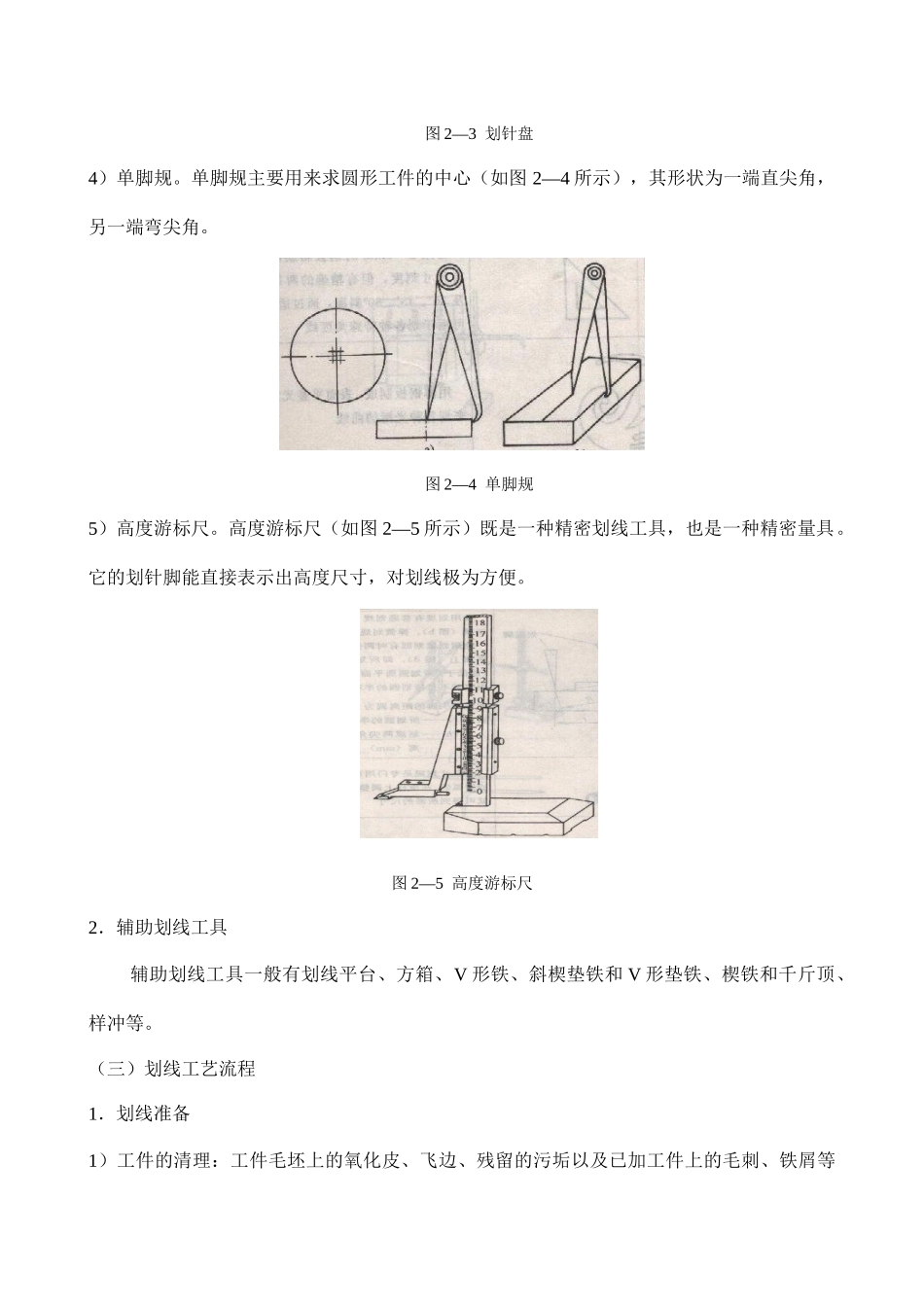

钳工与机械加工基础第一节 钳工基础一、划线划线是指根据图样要求，在毛坯或半成品上划出加工界线的一种操作。按操作的复杂程度可分为平面划线和立体划线两种。（一）划线的作用及其基本要求1．划线的作用1）确定待加工工件上各表面的加工余量、孔的位置，使机械加工有明确的标志。2）便于复杂工件在机床上的安装，可以按划线找正定位。3）通过划线可以检查毛坯是否正确，以便及时发现和处理不合格的毛坯，避免加工后造成材料、人力的浪费。4）采用借料划线可使误差不大的毛坯得到补救，使加工后的工件仍能符合要求。2．划线的基本要求1）划出的线条清晰、粗细均匀。2）尺寸准确，误差不大于±0.3mm。3）在立体划线中，长、宽、高三个方向的线条要求互相垂直。3．划线基准在工件表面上相互错综复杂的点、线、面中，起着规定其他点、线、面作用的点、线或面就叫做基准。4．划线基准的选择选择划线基准时，应先分析图样，找出设计基准，并尽量使所选划线基准与设计基准一致。（二）划线常用工具划线工具一般可分为直接划线工具、辅助划线工具和测量工具三大类。1．直接划线工具1）划针。划针是直径为 3～5mm、长度为 200～300mm 的钢针。分单尖、双尖（两头尖）两种，如图 2—1 所示。图 2—1 划针2）圆规。划线用的圆规，常用有合腮圆规和滑杆圆规二种（如图 2—2 所示）。（1） （2）图 2—2 圆规1—合腮圆规；2—滑杆圆规。3）划针盘。划针盘（如图 2—3 所示）可用来划线或找正工件的位置。图 2—3 划针盘4）单脚规。单脚规主要用来求圆形工件的中心（如图 2—4 所示），其形状为一端直尖角，另一端弯尖角。图 2—4 单脚规5）高度游标尺。高度游标尺（如图 2—5 所示）既是一种精密划线工具，也是一种精密量具。它的划针脚能直接表示出高度尺寸，对划线极为方便。图 2—5 高度游标尺2．辅助划线工具辅助划线工具一般有划线平台、方箱、V 形铁、斜楔垫铁和 V 形垫铁、楔铁和千斤顶、样冲等。（三）划线工艺流程1．划线准备1）工件的清理：工件毛坯上的氧化皮、飞边、残留的污垢以及已加工件上的毛刺、铁屑等都必须清除干净。2）工件的检查：工件毛坯经清理后，要进行详细的检查，预先发现工件毛坯上的气孔、砂眼、裂纹、歪斜，以及形状和尺寸误差等缺陷。3）工件的涂（着）色：为了使划线清晰，工件上划线部位都应涂色。一般对铸、锻件毛坯可用石灰水涂色，小件可用粉笔涂色。对已加工表面一般涂蓝油、绿油、红油，也...
