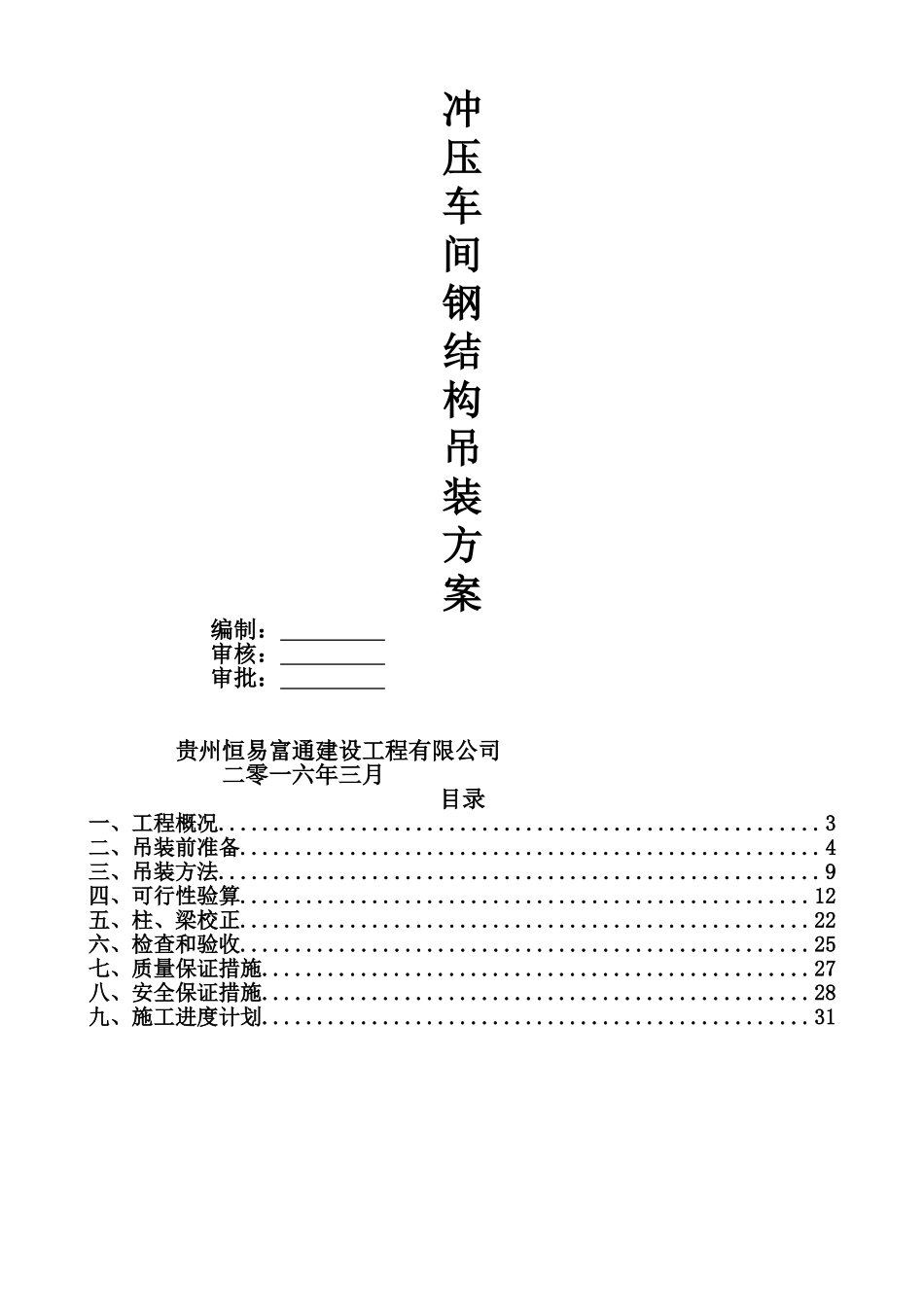

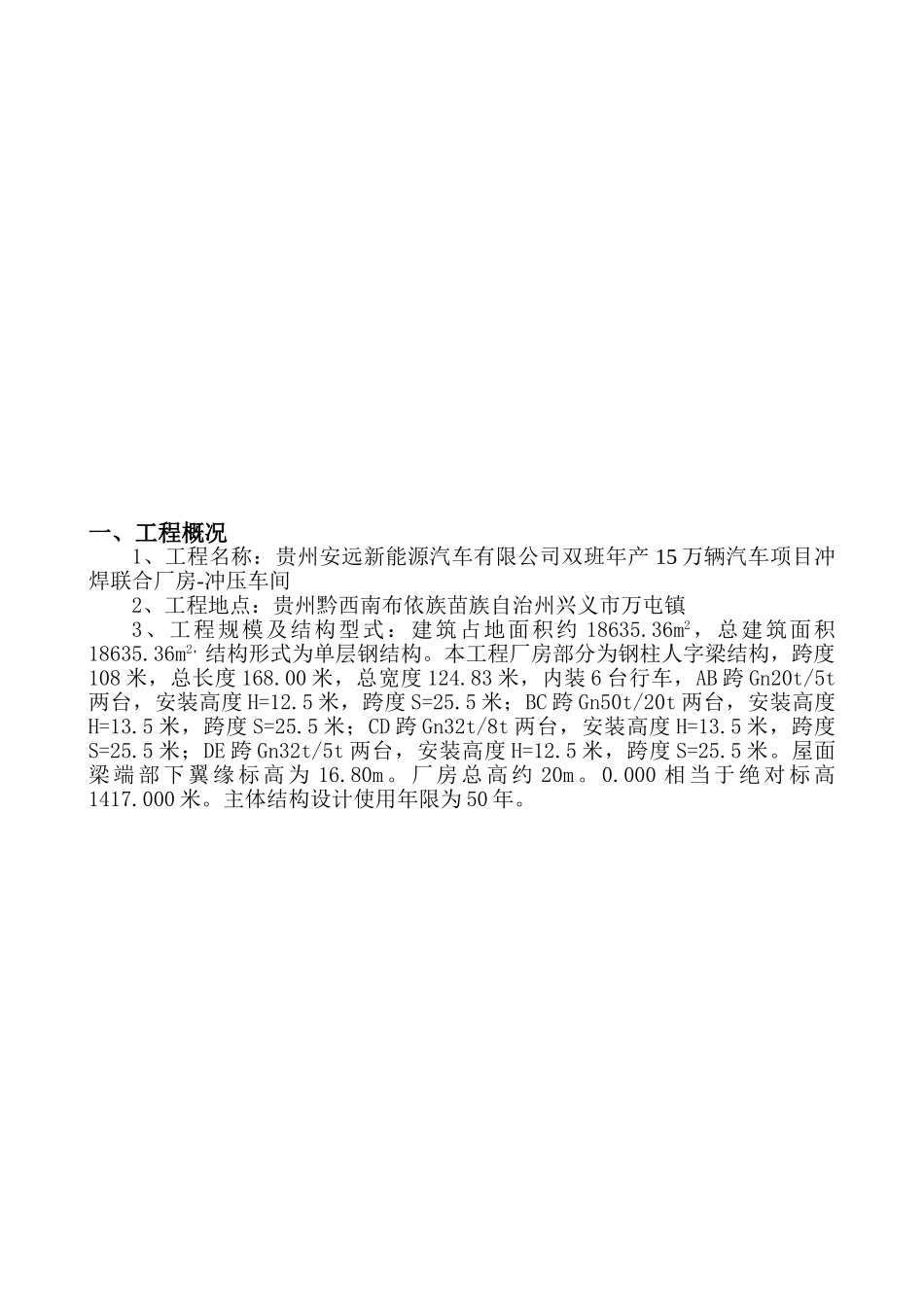

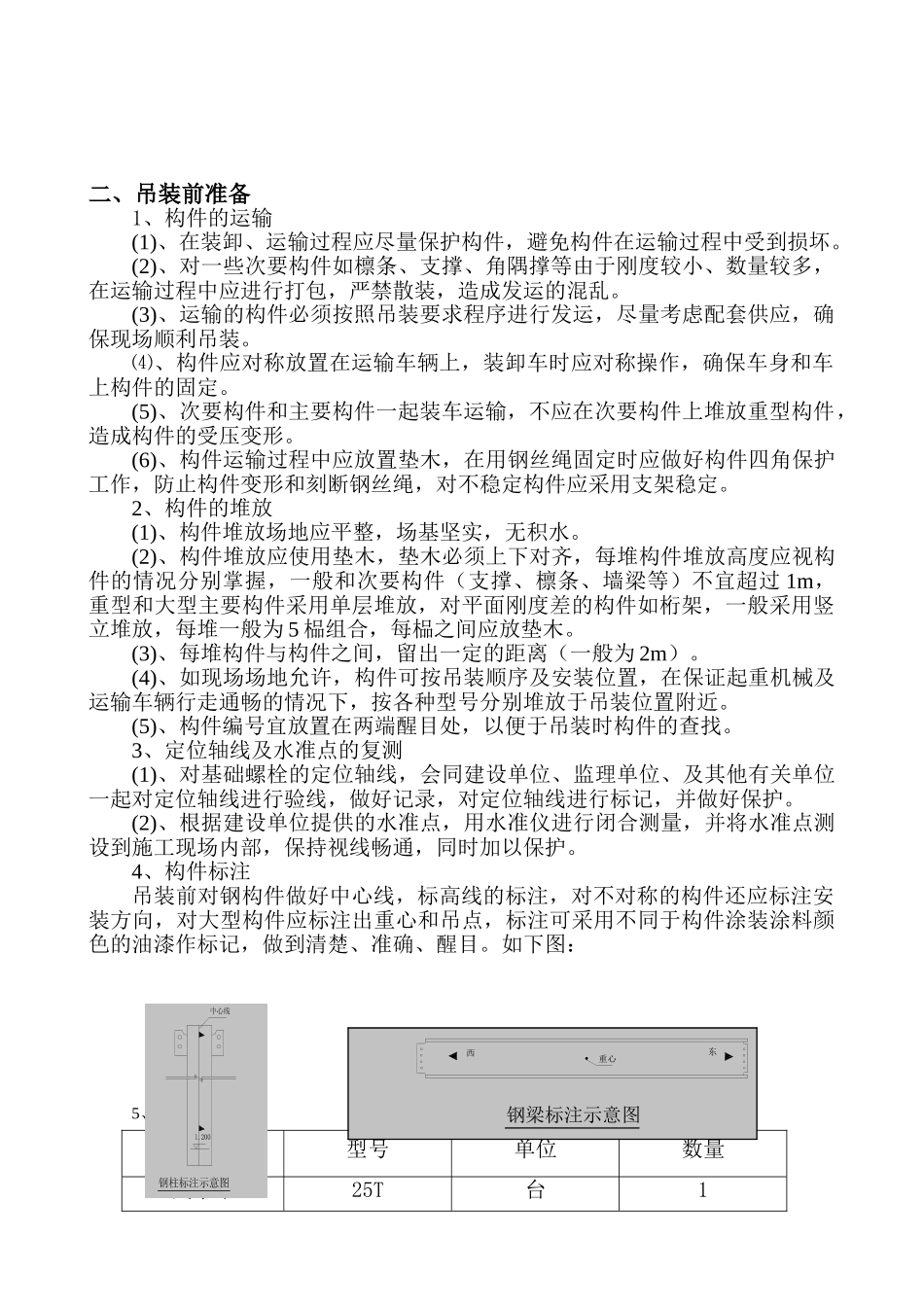

冲压车间钢结构吊装方案 编制： 审核： 审批： 贵州恒易富通建设工程有限公司 二零一六年三月目录一、工程概况.......................................................3二、吊装前准备.....................................................4三、吊装方法.......................................................9四、可行性验算....................................................12五、柱、梁校正....................................................22六、检查和验收....................................................25七、质量保证措施..................................................27八、安全保证措施..................................................28九、施工进度计划..................................................31一、工程概况1、工程名称：贵州安远新能源汽车有限公司双班年产 15 万辆汽车项目冲焊联合厂房-冲压车间2、工程地点：贵州黔西南布依族苗族自治州兴义市万屯镇3、工程规模及结构型式：建筑占地面积约 18635.36m2，总建筑面积18635.36m2，结构形式为单层钢结构。本工程厂房部分为钢柱人字梁结构，跨度108 米，总长度 168.00 米，总宽度 124.83 米，内装 6 台行车，AB 跨 Gn20t/5t两台，安装高度 H=12.5 米，跨度 S=25.5 米；BC 跨 Gn50t/20t 两台，安装高度H=13.5 米，跨度 S=25.5 米；CD 跨 Gn32t/8t 两台，安装高度 H=13.5 米，跨度S=25.5 米；DE 跨 Gn32t/5t 两台，安装高度 H=12.5 米，跨度 S=25.5 米。屋面梁端部下翼缘标高为 16.80m。厂房总高约 20m 。0.000 相当于绝对标高1417.000 米。主体结构设计使用年限为 50 年。二、吊装前准备1、构件的运输(1)、在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。(2)、对一些次要构件如檩条、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。(3)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。⑷、构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。(5)、次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件，造成构件的受压变形。(6)、构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架...
