离子膜烧碱安装工程施工组织设计(DOC35页)VIP免费

离子膜烧碱安装工程施工组织设计(DOC35页)_第1页
1/34
离子膜烧碱安装工程施工组织设计(DOC35页)_第2页
2/34
离子膜烧碱安装工程施工组织设计(DOC35页)_第3页
3/34

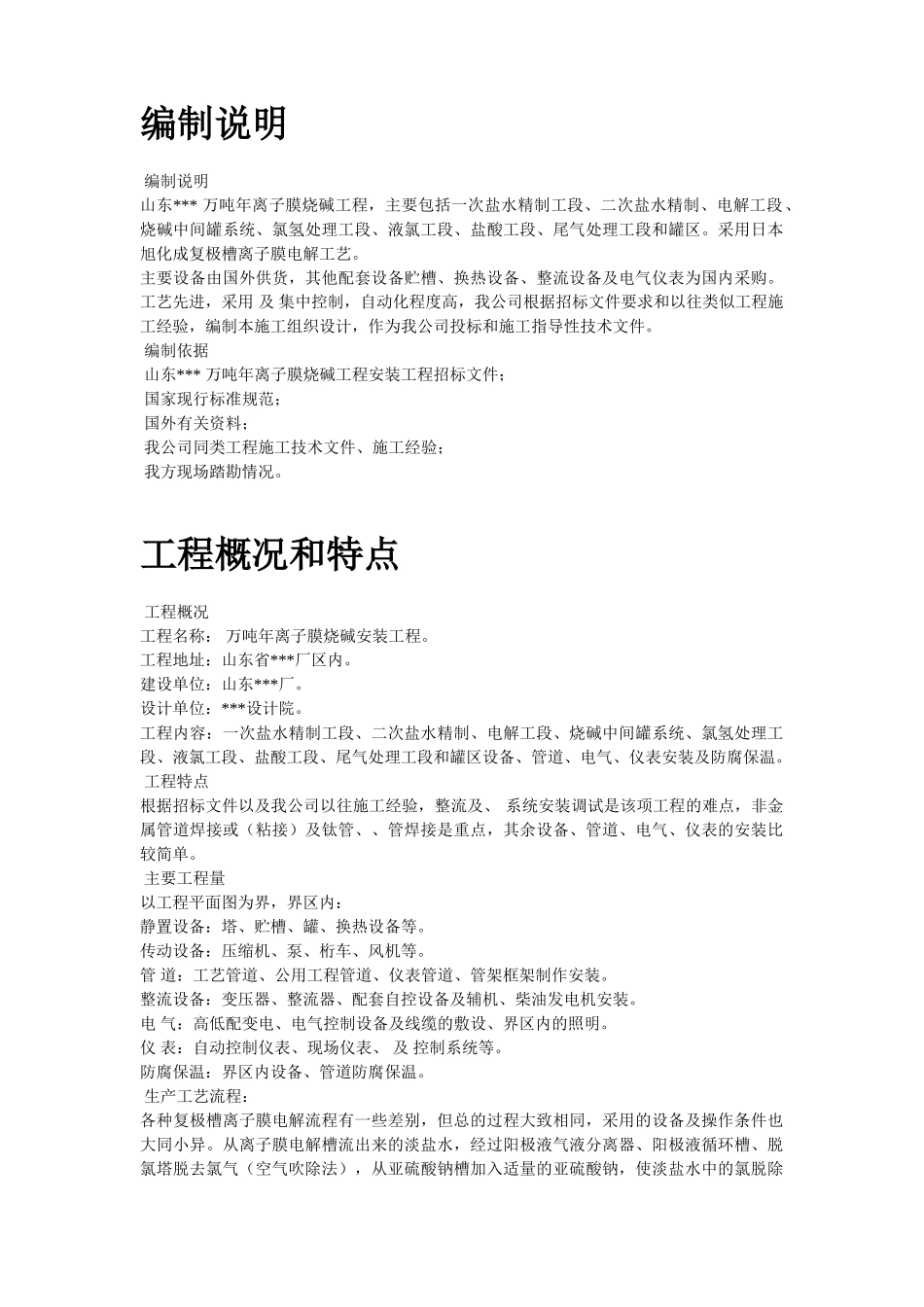

目录编制说明 编制说明山东*** 万吨年离子膜烧碱工程,主要包括一次盐水精制工段、二次盐水精制、电解工段、烧碱中间罐系统、氯氢处理工段、液氯工段、盐酸工段、尾气处理工段和罐区。采用日本旭化成复极槽离子膜电解工艺。主要设备由国外供货,其他配套设备贮槽、换热设备、整流设备及电气仪表为国内采购。工艺先进,采用 及 集中控制,自动化程度高,我公司根据招标文件要求和以往类似工程施工经验,编制本施工组织设计,作为我公司投标和施工指导性技术文件。 编制依据 山东*** 万吨年离子膜烧碱工程安装工程招标文件; 国家现行标准规范; 国外有关资料; 我公司同类工程施工技术文件、施工经验; 我方现场踏勘情况。工程概况和特点 工程概况工程名称: 万吨年离子膜烧碱安装工程。工程地址:山东省***厂区内。建设单位:山东***厂。设计单位:***设计院。工程内容:一次盐水精制工段、二次盐水精制、电解工段、烧碱中间罐系统、氯氢处理工段、液氯工段、盐酸工段、尾气处理工段和罐区设备、管道、电气、仪表安装及防腐保温。 工程特点根据招标文件以及我公司以往施工经验,整流及、 系统安装调试是该项工程的难点,非金属管道焊接或(粘接)及钛管、、管焊接是重点,其余设备、管道、电气、仪表的安装比较简单。 主要工程量以工程平面图为界,界区内:静置设备:塔、贮槽、罐、换热设备等。传动设备:压缩机、泵、桁车、风机等。管 道:工艺管道、公用工程管道、仪表管道、管架框架制作安装。整流设备:变压器、整流器、配套自控设备及辅机、柴油发电机安装。电 气:高低配变电、电气控制设备及线缆的敷设、界区内的照明。仪 表:自动控制仪表、现场仪表、 及 控制系统等。防腐保温:界区内设备、管道防腐保温。 生产工艺流程:各种复极槽离子膜电解流程有一些差别,但总的过程大致相同,采用的设备及操作条件也大同小异。从离子膜电解槽流出来的淡盐水,经过阳极液气液分离器、阳极液循环槽、脱氯塔脱去氯气(空气吹除法),从亚硫酸钠槽加入适量的亚硫酸钠,使淡盐水中的氯脱除干净,进入饱和器,制成饱和食盐水溶液。向此溶液中加入 、、 等化学品,在反应器中进行反应,进入沉降器,使盐水中的杂质得以沉降。从盐水槽出来的澄清盐水中仍含有一些悬浮物,经过盐水过滤器,使悬浮物降到 以下。此盐水流入过滤后盐水槽再过螯合树脂塔,进入阳极液循环槽,加入到电解槽的阳极室中去。向阴极液循环槽加入纯水,然后与...
