计算机通信与网络实验指导书新VIP免费

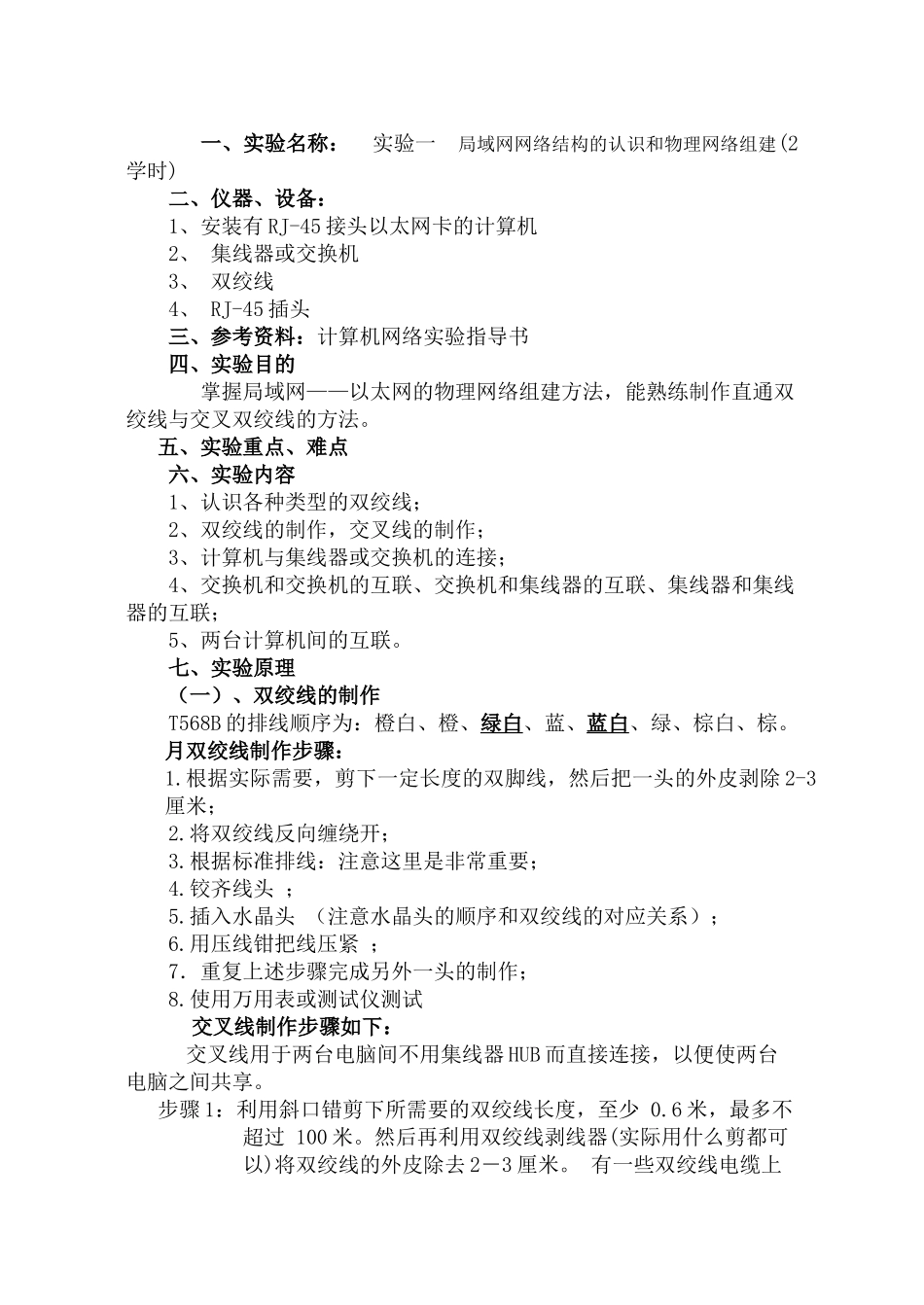

计算机通信与网络实验指导书新_第1页
1/41
计算机通信与网络实验指导书新_第2页
2/41
计算机通信与网络实验指导书新_第3页
3/41
一、实验名称: 实验一 局域网网络结构的认识和物理网络组建(2学时)二、仪器、设备: 1、安装有 RJ-45 接头以太网卡的计算机2、 集线器或交换机3、 双绞线4、 RJ-45 插头三、参考资料:计算机网络实验指导书四、实验目的掌握局域网——以太网的物理网络组建方法,能熟练制作直通双绞线与交叉双绞线的方法。五、实验重点、难点六、实验内容1、认识各种类型的双绞线;2、双绞线的制作,交叉线的制作;3、计算机与集线器或交换机的连接;4、交换机和交换机的互联、交换机和集线器的互联、集线器和集线器的互联;5、两台计算机间的互联。七、实验原理(一)、双绞线的制作T568B 的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。 月双绞线制作步骤:1.根据实际需要,剪下一定长度的双脚线,然后把一头的外皮剥除 2-3厘米; 2.将双绞线反向缠绕开;3.根据标准排线:注意这里是非常重要;4.铰齐线头 ;5.插入水晶头 (注意水晶头的顺序和双绞线的对应关系);6.用压线钳把线压紧 ;7.重复上述步骤完成另外一头的制作;8.使用万用表或测试仪测试 交叉线制作步骤如下: 交叉线用于两台电脑间不用集线器 HUB 而直接连接,以便使两台电脑之间共享。步骤 1:利用斜口错剪下所需要的双绞线长度,至少 0.6 米,最多不超过 100 米。然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去 2-3 厘米。 有一些双绞线电缆上含有一条柔软的尼龙绳,如果您在剥除双绞线的外皮时,觉得裸露出的部分太短,而不利于制作 RJ-45 接头时,可以紧握双绞线外皮,再捏住尼龙线往外皮的下方剥开,就可以得到较长的裸露线。步骤 2:接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方,棕色对线拨向自己的方向,绿色对线拨向左方,蓝色对线拨向右方。步骤 3:将绿色对线与蓝色对线放在中间位置,而橙色对线与棕色对线保持不动,即放在靠外的位置。步骤 4:按照 EIA/TIA 568B 规定,最好的接线方法应该是:左起:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕; 而另一端的接法应该是:左起:白绿/ 绿/白橙/蓝/白蓝/橙/白棕/棕。(二) 双绞线连接网卡与集线器使用直通联接。(三)双绞线连接两个集线器一般来说,通过“Uplink”联接时使用直通线;通过其他口相连时使用交叉线。(四)两台计算机通过网卡互联使用交叉线(五)网络调试可以用通过 ping 命令调试网络是否连通。格式:ping ip 地址八、注意...
