[吉林]剪力墙结构高层住宅楼施工组织设计(含地下室)VIP免费

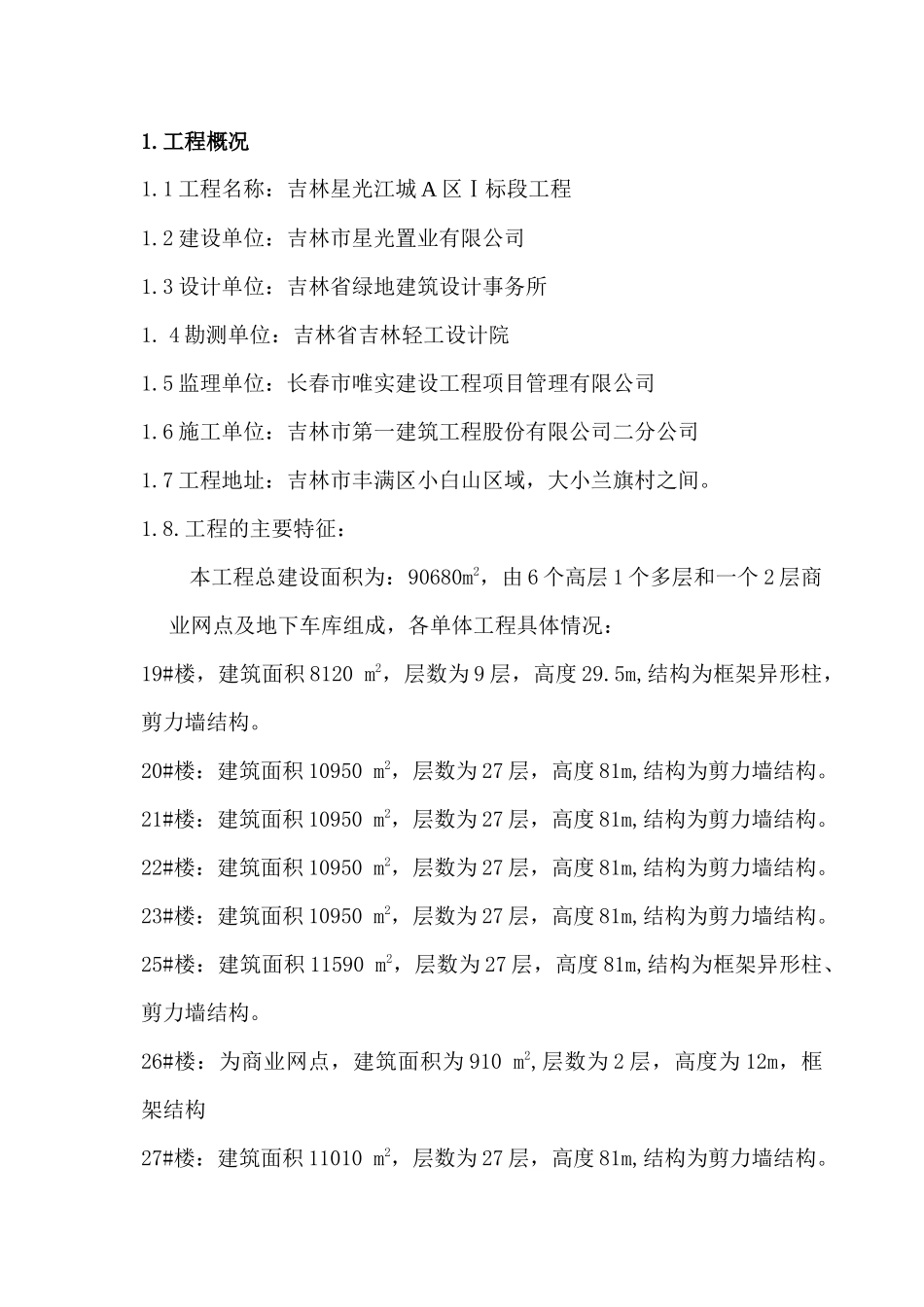

1.工程概况1.1 工程名称：吉林星光江城 A 区Ⅰ标段工程1.2 建设单位：吉林市星光置业有限公司1.3 设计单位：吉林省绿地建筑设计事务所1. 4 勘测单位：吉林省吉林轻工设计院1.5 监理单位：长春市唯实建设工程项目管理有限公司1.6 施工单位：吉林市第一建筑工程股份有限公司二分公司 1.7 工程地址：吉林市丰满区小白山区域，大小兰旗村之间。1.8.工程的主要特征：本工程总建设面积为：90680m2，由 6 个高层 1 个多层和一个 2 层商业网点及地下车库组成，各单体工程具体情况：19#楼，建筑面积 8120 m2，层数为 9 层，高度 29.5m,结构为框架异形柱，剪力墙结构。20#楼：建筑面积 10950 m2，层数为 27 层，高度 81m,结构为剪力墙结构。21#楼：建筑面积 10950 m2，层数为 27 层，高度 81m,结构为剪力墙结构。22#楼：建筑面积 10950 m2，层数为 27 层，高度 81m,结构为剪力墙结构。23#楼：建筑面积 10950 m2，层数为 27 层，高度 81m,结构为剪力墙结构。25#楼：建筑面积 11590 m2，层数为 27 层，高度 81m,结构为框架异形柱、剪力墙结构。26#楼：为商业网点，建筑面积为 910 m2,层数为 2 层，高度为 12m，框架结构27#楼：建筑面积 11010 m2，层数为 27 层，高度 81m,结构为剪力墙结构。地下车库：建筑面积：15000m2，层数-1 层，高度-6m，结构为框架结构。热力站：建筑面积为 250 m2，层数 1 层，高度为 10m，结构为框架结构。1.8.1.基础形式：基础采用筏板基础及独立基础，纯地下室部分采用独立基础，各建筑物下采用筏板基础。1.8.2.主体结构：高层主体为框剪结构，多层主体采用框架结构。维护结构：外墙 200mm 厚混凝土砌块+15mm 厚 1：2.5 水泥砂浆找平层+15 厚苯板保温浆料+50 厚 EPS 保温板（B1 级）+20 厚苯板保温浆料，砌筑采用 M5.0 混合砂浆砌筑，外墙砌体强度要求为 5.0MPa.内墙：200mm(或 100mm)厚加气混凝土砌块，M5.0 混合砂浆砌筑，内墙砌块强度为 5.0MPa.1.8.3.屋面工程：采用 3mm 厚 SBS 隔汽层，180mm 厚 EPS 保温板，1：10水泥珍珠岩找坡最薄处 20mm 厚，3mm+3mm 双层 SBS 改性沥青防水卷材防水层，1：3 水泥砂浆保护层，上人屋面设 40mm 厚细石砼保护层，内配Ø6@150 双向钢筋网。（内掺防水剂）。1.8.4.门窗工程：窗为单框三玻内平开塑钢窗，门为成品木门、单框三玻塑钢门及部分防火门。1.8.5.装饰工程：外墙主体：商铺、社区服务...
