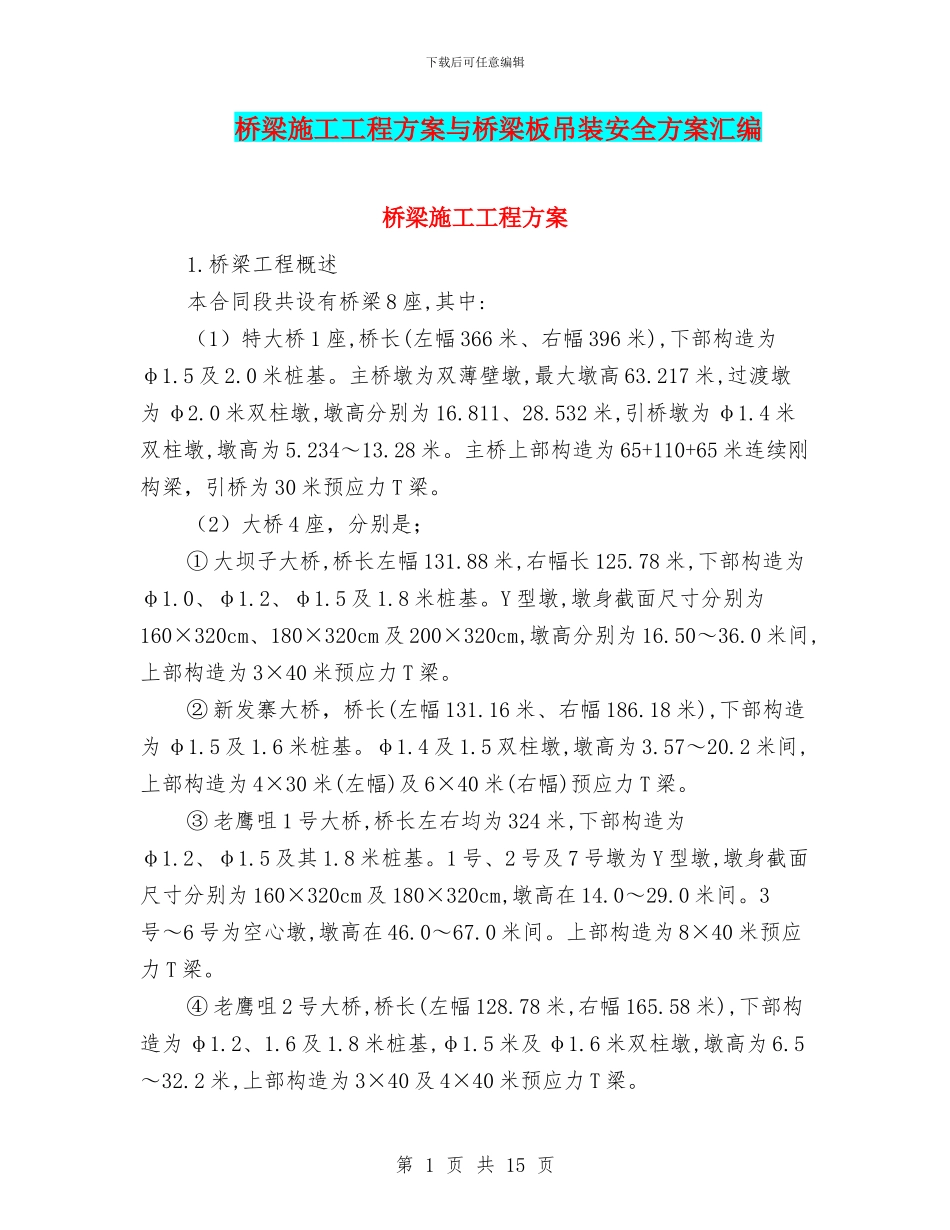

下载后可任意编辑桥梁施工工程方案与桥梁板吊装安全方案汇编桥梁施工工程方案1.桥梁工程概述本合同段共设有桥梁 8 座,其中:（1）特大桥 1 座,桥长(左幅 366 米、右幅 396 米),下部构造为φ1.5 及 2.0 米桩基。主桥墩为双薄壁墩,最大墩高 63.217 米,过渡墩为 φ2.0 米双柱墩,墩高分别为 16.811、28.532 米,引桥墩为 φ1.4 米双柱墩,墩高为 5.234～13.28 米。主桥上部构造为 65+110+65 米连续刚构梁，引桥为 30 米预应力 T 梁。（2）大桥 4 座，分别是；① 大坝子大桥,桥长左幅 131.88 米,右幅长 125.78 米,下部构造为φ1.0、φ1.2、φ1.5 及 1.8 米桩基。Y 型墩,墩身截面尺寸分别为160×320cm、180×320cm 及 200×320cm,墩高分别为 16.50～36.0 米间,上部构造为 3×40 米预应力 T 梁。② 新发寨大桥，桥长(左幅 131.16 米、右幅 186.18 米),下部构造为 φ1.5 及 1.6 米桩基。φ1.4 及 1.5 双柱墩,墩高为 3.57～20.2 米间,上部构造为 4×30 米(左幅)及 6×40 米(右幅)预应力 T 梁。③ 老鹰咀 1 号大桥,桥长左右均为 324 米,下部构造为φ1.2、φ1.5 及其 1.8 米桩基。1 号、2 号及 7 号墩为 Y 型墩,墩身截面尺寸分别为 160×320cm 及 180×320cm,墩高在 14.0～29.0 米间。3号～6 号为空心墩,墩高在 46.0～67.0 米间。上部构造为 8×40 米预应力 T 梁。④ 老鹰咀 2 号大桥,桥长(左幅 128.78 米,右幅 165.58 米),下部构造为 φ1.2、1.6 及 1.8 米桩基,φ1.5 米及 φ1.6 米双柱墩,墩高为 6.5～32.2 米,上部构造为 3×40 及 4×40 米预应力 T 梁。第 1 页 共 15 页下载后可任意编辑(3)中桥 3 座,桥总长为 350.7 米,下部构造为 φ1.0、φ1.2 及φ1.4 米桩基,φ1.2 米双柱墩,墩高为 4.72～18.77 米,上部构造为 20米预应力空心板梁。桥梁表见后2.施工方案(1)总体施工方案本合同段特大桥桩基采纳冲击钻机成孔，导管法灌注砼成桩的施工方法。大桥及中桥桩基采纳挖孔成孔的施工方法。一般墩台身施工方法桥台和 10m 以下墩身一次性浇注成型，10m 以上墩身采纳翻模法施工。具体施工方案如下：①10m 以下墩身施工A 现场架立和绑扎墩身钢筋，钢筋的加工、制作均按图纸及法律规范要求进行，保证间距、位置正确及保护层厚度符合要求。B 墩柱模板采纳厂制钢模板，模板支立后检查模板的平面位置及竖直度是否符合设计要求，...
