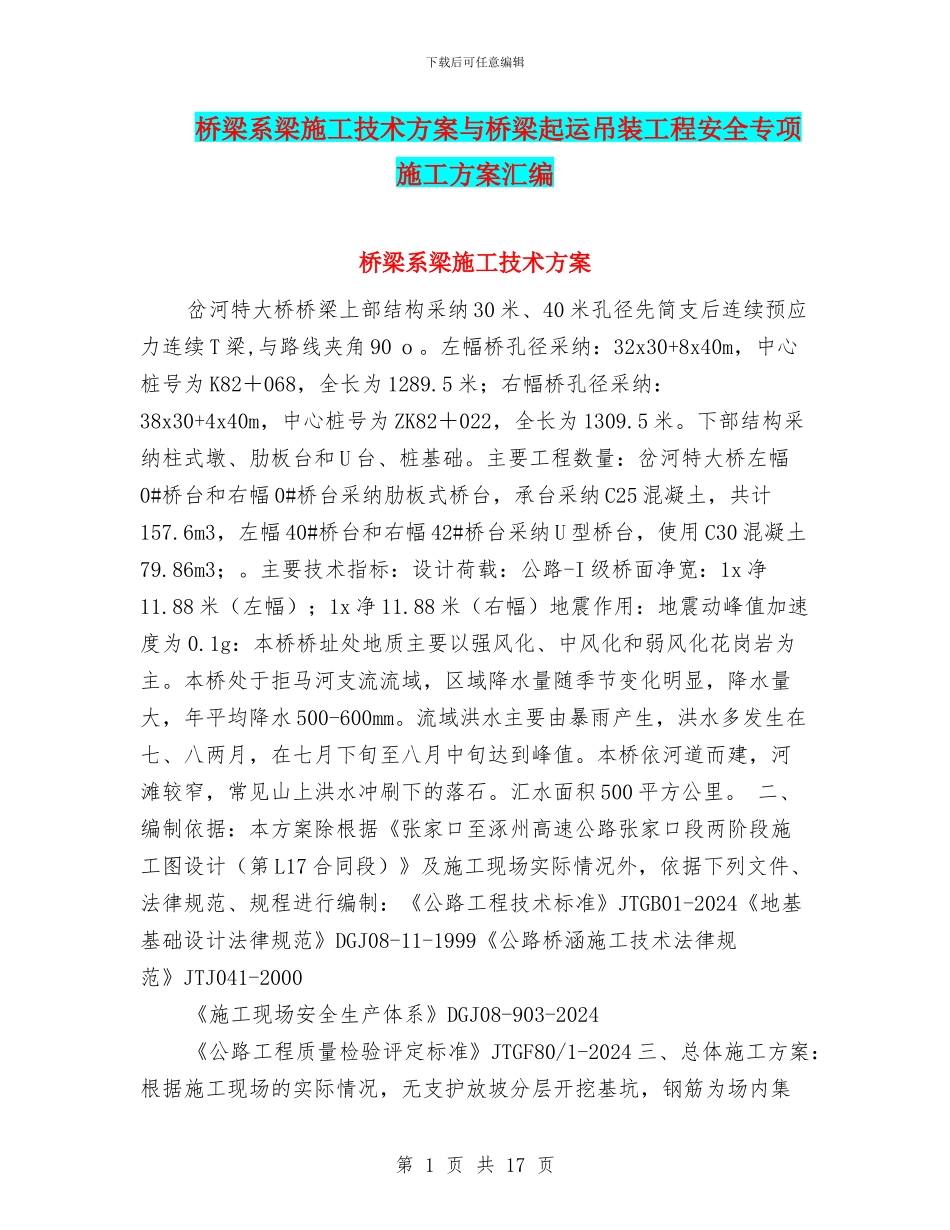

下载后可任意编辑桥梁系梁施工技术方案与桥梁起运吊装工程安全专项施工方案汇编桥梁系梁施工技术方案岔河特大桥桥梁上部结构采纳 30 米、40 米孔径先简支后连续预应力连续 T 梁,与路线夹角 90 ｏ。左幅桥孔径采纳：32x30+8x40m，中心桩号为 K82＋068，全长为 1289.5 米；右幅桥孔径采纳：38x30+4x40m，中心桩号为 ZK82＋022，全长为 1309.5 米。下部结构采纳柱式墩、肋板台和 U 台、桩基础。主要工程数量：岔河特大桥左幅0#桥台和右幅 0#桥台采纳肋板式桥台，承台采纳 C25 混凝土，共计157.6m3，左幅 40#桥台和右幅 42#桥台采纳 U 型桥台，使用 C30 混凝土79.86m3；。主要技术指标：设计荷载：公路-I 级桥面净宽：1x 净11.88 米（左幅）；1x 净 11.88 米（右幅）地震作用：地震动峰值加速度为 0.1g：本桥桥址处地质主要以强风化、中风化和弱风化花岗岩为主。本桥处于拒马河支流流域，区域降水量随季节变化明显，降水量大，年平均降水 500-600mm。流域洪水主要由暴雨产生，洪水多发生在七、八两月，在七月下旬至八月中旬达到峰值。本桥依河道而建，河滩较窄，常见山上洪水冲刷下的落石。汇水面积 500 平方公里。 二、编制依据：本方案除根据《张家口至涿州高速公路张家口段两阶段施工图设计（第 L17 合同段）》及施工现场实际情况外，依据下列文件、法律规范、规程进行编制：《公路工程技术标准》JTGB01-2024《地基基础设计法律规范》DGJ08-11-1999《公路桥涵施工技术法律规范》JTJ041-2000《施工现场安全生产体系》DGJ08-903-2024《公路工程质量检验评定标准》JTGF80/1-2024 三、总体施工方案：根据施工现场的实际情况，无支护放坡分层开挖基坑，钢筋为场内集第 1 页 共 17 页下载后可任意编辑中下料，现场焊接、绑扎成型，模板使用组合钢模板或胶合板，混凝土采纳搅拌站集中拌制，混凝土浇筑采纳吊车或溜槽水平分层浇筑。 四、施工准备：1、技术准备 1）图纸审核在开工之前应组织技术人员进行承台图纸审核，充分理解设计意图，核算标高、及钢筋的下料情况，同时熟悉法律规范标准。2）试验准备试验室做好混凝土配合比的验证工作，并进行上报审批，同时做好生产所需原材料的报验工作，保证生产所用材料满足施工要求。3）测量准备做好导线点及水准点的复核工作，必要时进行加密控制，计算系梁坐标，并复测原地面标高，确定系梁基坑开挖深度，准确放样，确定开挖线。4）技术交底施工前，组织项目部及施...
