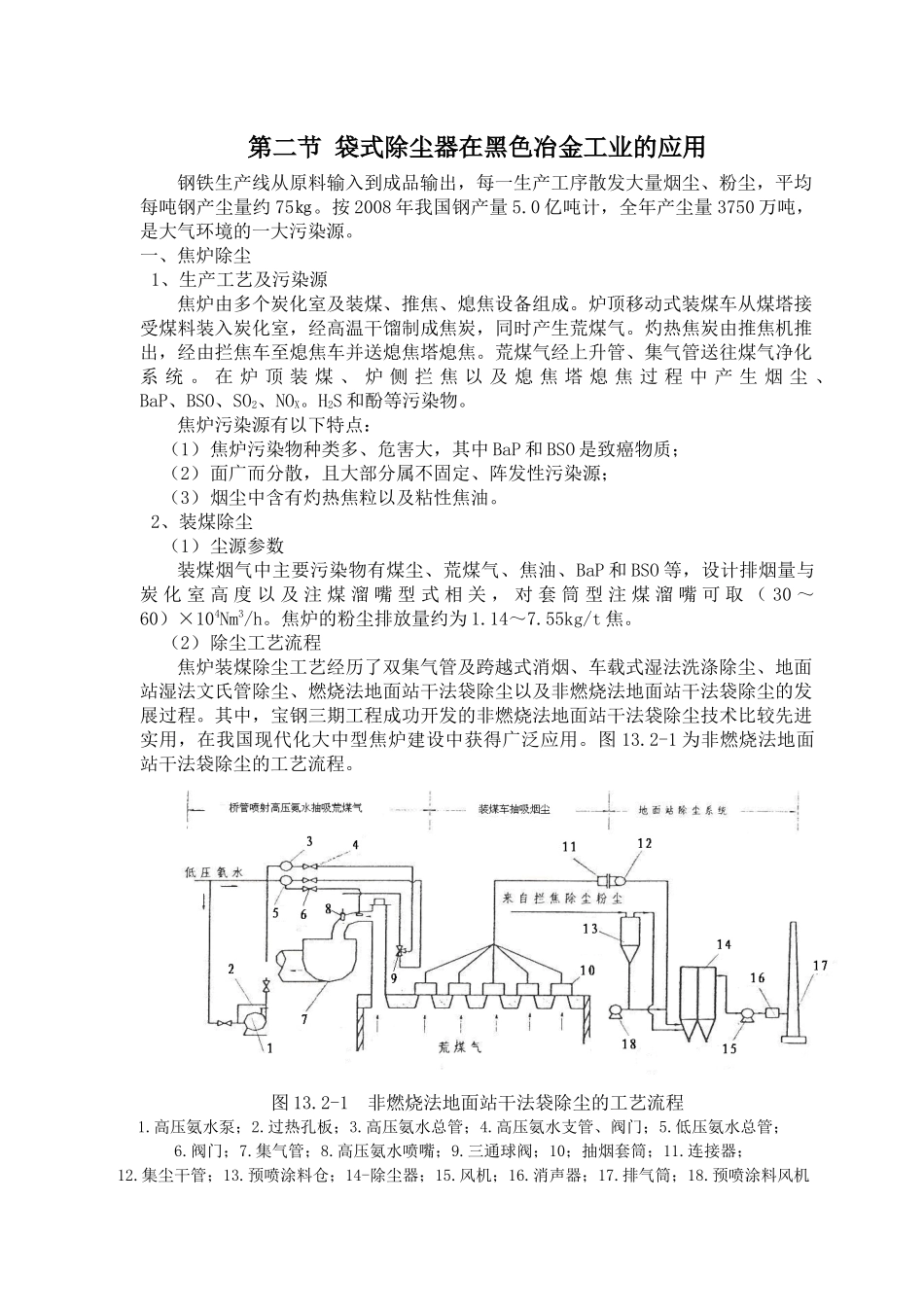

第二节 袋式除尘器在黑色冶金工业的应用钢铁生产线从原料输入到成品输出，每一生产工序散发大量烟尘、粉尘，平均每吨钢产尘量约 75㎏。按 2008 年我国钢产量 5.0 亿吨计，全年产尘量 3750 万吨，是大气环境的一大污染源。一、焦炉除尘1、生产工艺及污染源焦炉由多个炭化室及装煤、推焦、熄焦设备组成。炉顶移动式装煤车从煤塔接受煤料装入炭化室，经高温干馏制成焦炭，同时产生荒煤气。灼热焦炭由推焦机推出，经由拦焦车至熄焦车并送熄焦塔熄焦。荒煤气经上升管、集气管送往煤气净化系 统 。 在 炉 顶 装 煤 、 炉 侧 拦 焦 以 及 熄 焦 塔 熄 焦 过 程 中 产 生 烟 尘 、BaP、BSO、SO2、NOX。H2S 和酚等污染物。焦炉污染源有以下特点：（1）焦炉污染物种类多、危害大，其中 BaP 和 BSO 是致癌物质；（2）面广而分散，且大部分属不固定、阵发性污染源；（3）烟尘中含有灼热焦粒以及粘性焦油。2、装煤除尘（1）尘源参数装煤烟气中主要污染物有煤尘、荒煤气、焦油、BaP 和 BSO 等，设计排烟量与炭 化 室 高 度 以 及 注 煤 溜 嘴 型 式 相 关 ， 对 套 筒 型 注 煤 溜 嘴 可 取 （ 30 ～60）×104Nm3/h。焦炉的粉尘排放量约为 1.14～7.55kg/t 焦。（2）除尘工艺流程焦炉装煤除尘工艺经历了双集气管及跨越式消烟、车载式湿法洗涤除尘、地面站湿法文氏管除尘、燃烧法地面站干法袋除尘以及非燃烧法地面站干法袋除尘的发展过程。其中，宝钢三期工程成功开发的非燃烧法地面站干法袋除尘技术比较先进实用，在我国现代化大中型焦炉建设中获得广泛应用。图 13.2-1 为非燃烧法地面站干法袋除尘的工艺流程。图 13.2-1 非燃烧法地面站干法袋除尘的工艺流程1.高压氨水泵；2.过热孔板；3.高压氨水总管；4.高压氨水支管、阀门；5.低压氨水总管；6.阀门；7.集气管；8.高压氨水喷嘴；9.三通球阀；10；抽烟套筒；11.连接器；12.集尘干管；13.预喷涂料仓；14-除尘器；15.风机；16.消声器；17.排气筒；18.预喷涂料风机（3）设计要点及新技术1） 采用桥管喷射高压氨水抽吸和装煤车球面密封套筒集尘相结合的捕集方式，烟尘捕集率可达 93～97%。2） 采用碰接式推杆翻板阀，将移动式装煤车捕集的烟尘传送到地面站固定集尘干管。与先期采用的密封胶带提升小车转接方式相比，运行稳定可靠，维修工作量小，使用寿命长。3） 采用直接掺混冷风方式，将装煤车捕集烟气中的 CO 含量稀释到爆炸...
