某新时代广场电照及给排水工程施工组织设计方案(DOC70页)VIP免费

某新时代广场电照及给排水工程施工组织设计方案(DOC70页)_第1页
1/62

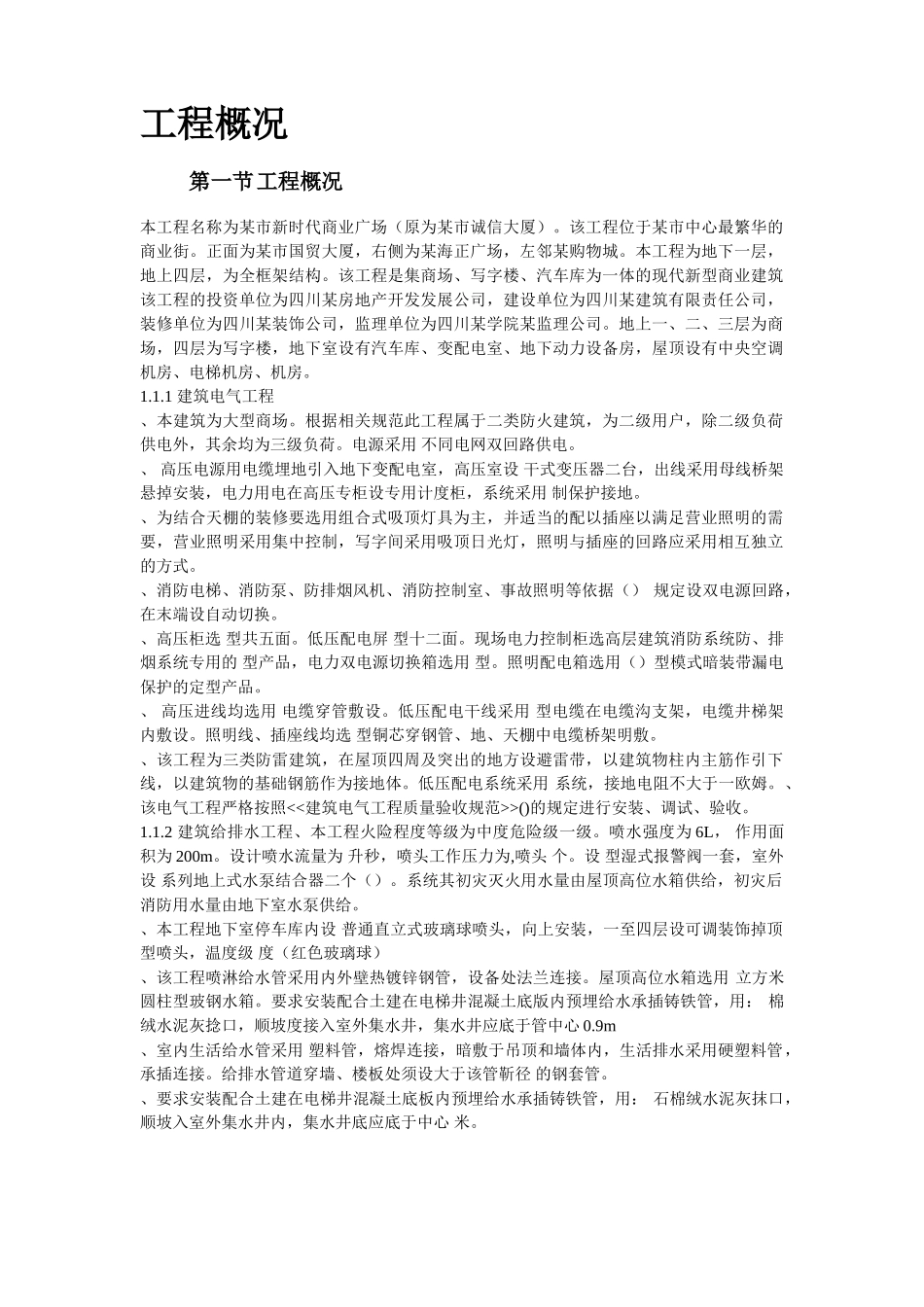

某新时代广场电照及给排水工程施工组织设计方案(DOC70页)_第2页
2/62
某新时代广场电照及给排水工程施工组织设计方案(DOC70页)_第3页
3/62
目录工程概况第一节工程概况本工程名称为某市新时代商业广场(原为某市诚信大厦)。该工程位于某市中心最繁华的商业街。正面为某市国贸大厦,右侧为某海正广场,左邻某购物城。本工程为地下一层,地上四层,为全框架结构。该工程是集商场、写字楼、汽车库为一体的现代新型商业建筑该工程的投资单位为四川某房地产开发发展公司,建设单位为四川某建筑有限责任公司,装修单位为四川某装饰公司,监理单位为四川某学院某监理公司。地上一、二、三层为商场,四层为写字楼,地下室设有汽车库、变配电室、地下动力设备房,屋顶设有中央空调机房、电梯机房、机房。1.1.1 建筑电气工程、本建筑为大型商场。根据相关规范此工程属于二类防火建筑,为二级用户,除二级负荷供电外,其余均为三级负荷。电源采用 不同电网双回路供电。、 高压电源用电缆埋地引入地下变配电室,高压室设 干式变压器二台,出线采用母线桥架悬掉安装,电力用电在高压专柜设专用计度柜,系统采用 制保护接地。、为结合天棚的装修要选用组合式吸顶灯具为主,并适当的配以插座以满足营业照明的需要,营业照明采用集中控制,写字间采用吸顶日光灯,照明与插座的回路应采用相互独立的方式。、消防电梯、消防泵、防排烟风机、消防控制室、事故照明等依据() 规定设双电源回路,在末端设自动切换。、高压柜选 型共五面。低压配电屏 型十二面。现场电力控制柜选高层建筑消防系统防、排烟系统专用的 型产品,电力双电源切换箱选用 型。照明配电箱选用()型模式暗装带漏电保护的定型产品。、 高压进线均选用 电缆穿管敷设。低压配电干线采用 型电缆在电缆沟支架,电缆井梯架内敷设。照明线、插座线均选 型铜芯穿钢管、地、天棚中电缆桥架明敷。、该工程为三类防雷建筑,在屋顶四周及突出的地方设避雷带,以建筑物柱内主筋作引下线,以建筑物的基础钢筋作为接地体。低压配电系统采用 系统,接地电阻不大于一欧姆。、该电气工程严格按照<<建筑电气工程质量验收规范>>()的规定进行安装、调试、验收。1.1.2 建筑给排水工程、本工程火险程度等级为中度危险级一级。喷水强度为 6L, 作用面积为 200m。设计喷水流量为 升秒,喷头工作压力为,喷头 个。设 型湿式报警阀一套,室外设 系列地上式水泵结合器二个()。系统其初灾灭火用水量由屋顶高位水箱供给,初灾后消防用水量由地下室水泵供给。、本工程地下室停车库内设 普通直立式玻璃球喷头,向上安装,一至四层设可调装饰掉...
