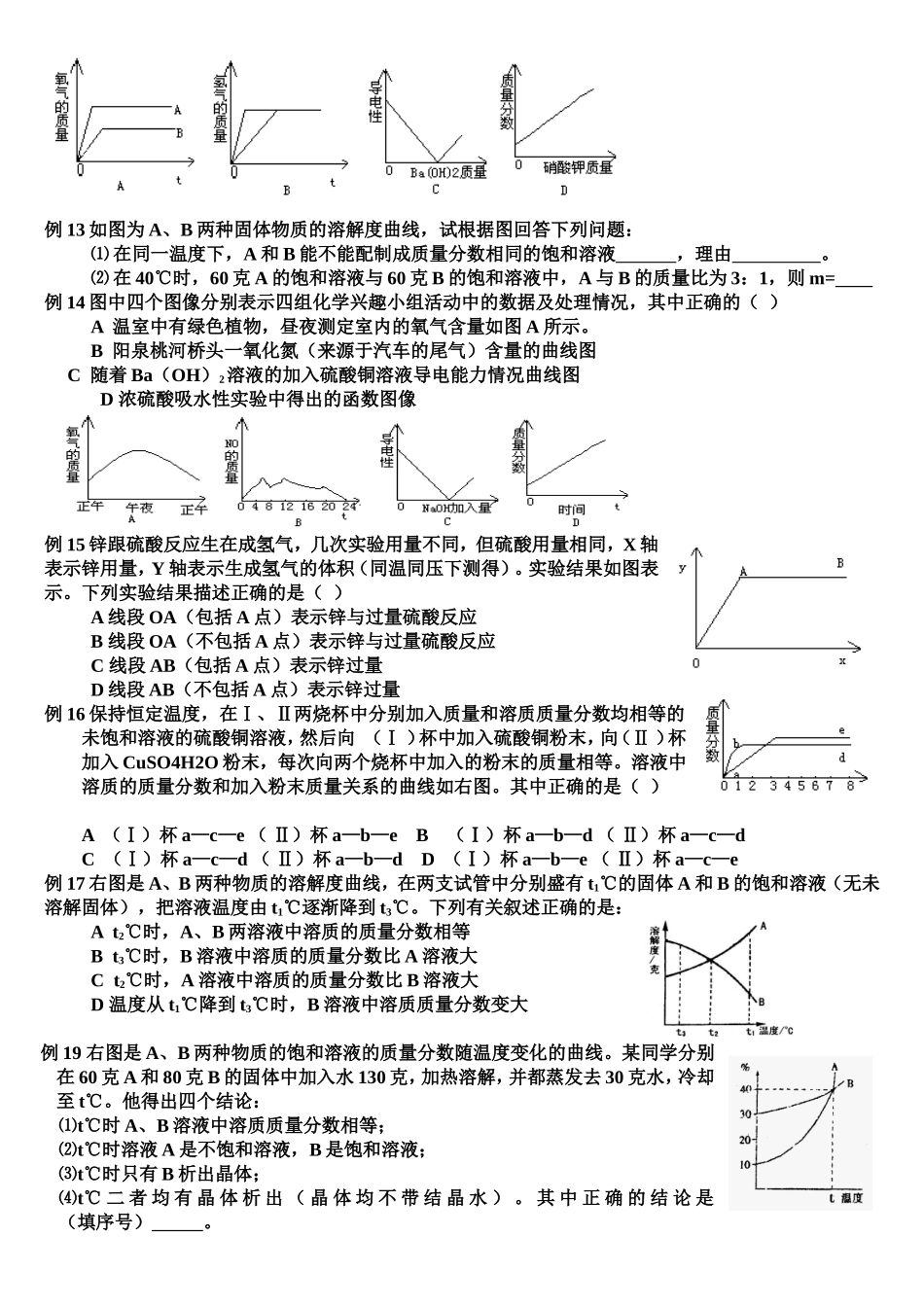

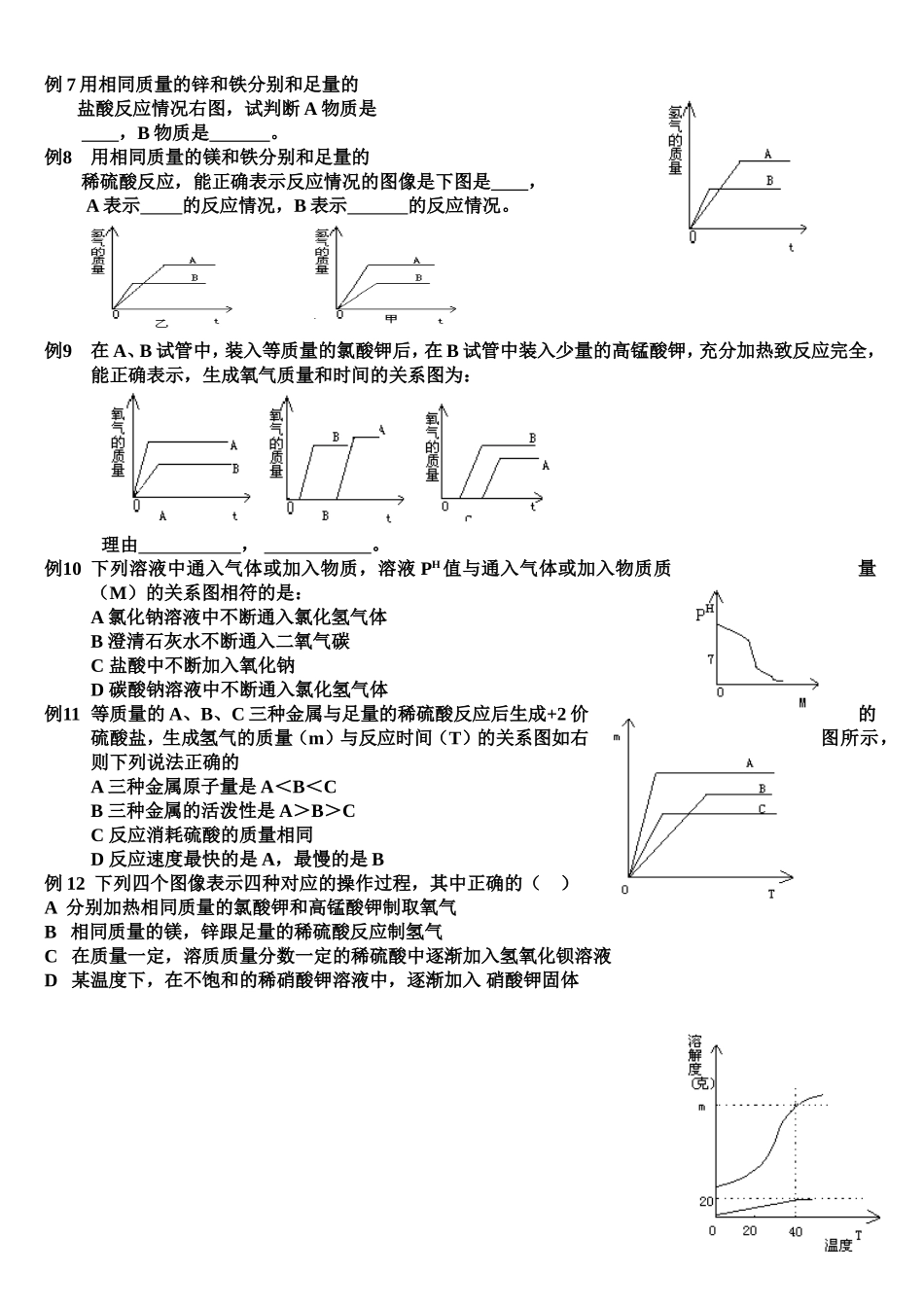

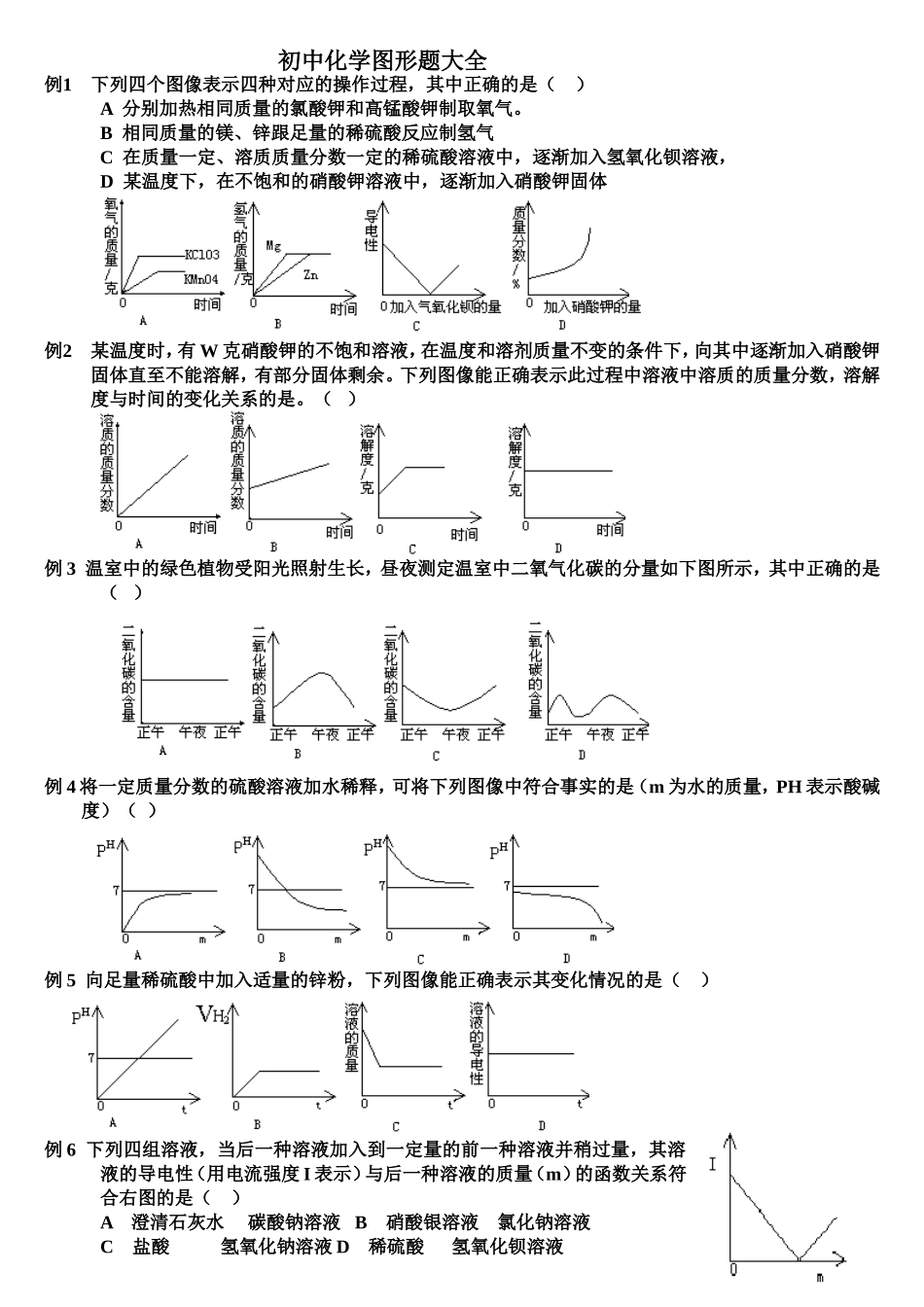

初中化学图形题大全例1下列四个图像表示四种对应的操作过程，其中正确的是（）A分别加热相同质量的氯酸钾和高锰酸钾制取氧气。B相同质量的镁、锌跟足量的稀硫酸反应制氢气C在质量一定、溶质质量分数一定的稀硫酸溶液中，逐渐加入氢氧化钡溶液，D某温度下，在不饱和的硝酸钾溶液中，逐渐加入硝酸钾固体例2某温度时，有W克硝酸钾的不饱和溶液，在温度和溶剂质量不变的条件下，向其中逐渐加入硝酸钾固体直至不能溶解，有部分固体剩余。下列图像能正确表示此过程中溶液中溶质的质量分数，溶解度与时间的变化关系的是。（）例3温室中的绿色植物受阳光照射生长，昼夜测定温室中二氧气化碳的分量如下图所示，其中正确的是（）例4将一定质量分数的硫酸溶液加水稀释，可将下列图像中符合事实的是（m为水的质量，PH表示酸碱度）（）例5向足量稀硫酸中加入适量的锌粉，下列图像能正确表示其变化情况的是（）例6下列四组溶液，当后一种溶液加入到一定量的前一种溶液并稍过量，其溶液的导电性（用电流强度I表示）与后一种溶液的质量（m）的函数关系符合右图的是（）A澄清石灰水碳酸钠溶液B硝酸银溶液氯化钠溶液C盐酸氢氧化钠溶液D稀硫酸氢氧化钡溶液例7用相同质量的锌和铁分别和足量的盐酸反应情况右图，试判断A物质是，B物质是。例8用相同质量的镁和铁分别和足量的稀硫酸反应，能正确表示反应情况的图像是下图是，A表示的反应情况，B表示的反应情况。例9在A、B试管中，装入等质量的氯酸钾后，在B试管中装入少量的高锰酸钾，充分加热致反应完全，能正确表示，生成氧气质量和时间的关系图为：理由，。例10下列溶液中通入气体或加入物质，溶液PH值与通入气体或加入物质质量（M）的关系图相符的是：A氯化钠溶液中不断通入氯化氢气体B澄清石灰水不断通入二氧气碳C盐酸中不断加入氧化钠D碳酸钠溶液中不断通入氯化氢气体例11等质量的A、B、C三种金属与足量的稀硫酸反应后生成+2价的硫酸盐，生成氢气的质量（m）与反应时间（T）的关系图如右图所示，则下列说法正确的A三种金属原子量是A＜B＜CB三种金属的活泼性是A＞B＞CC反应消耗硫酸的质量相同D反应速度最快的是A，最慢的是B例12下列四个图像表示四种对应的操作过程，其中正确的（）A分别加热相同质量的氯酸钾和高锰酸钾制取氧气B相同质量的镁，锌跟足量的稀硫酸反应制氢气C在质量一定，溶质质量分数一定的稀硫酸中逐渐加入氢氧化钡溶液D某温度下，在不饱和的稀硝酸钾溶液中，逐渐加入硝酸钾固体例13如图为A、B两种固体物质的溶解度曲线，试根据图回答下列问题：⑴在同一温度下，A和B能不能配制成质量分数相同的饱和溶液，理由。⑵在40℃时，60克A的饱和溶液与60克B的饱和溶液中，A与B的质量比为3：1，则m=例14图中四个图像分别表示四组化学兴趣小组活动中的数据及处理情况，其中正确的（）A温室中有绿色植物，昼夜测定室内的氧气含量如图A所示。B阳泉桃河桥头一氧化氮（来源于汽车的尾气）含量的曲线图C随着Ba（OH）2溶液的加入硫酸铜溶液导电能力情况曲线图D浓硫酸吸水性实验中得出的函数图像例15锌跟硫酸反应生在成氢气，几次实验用量不同，但硫酸用量相同，X轴表示锌用量，Y轴表示生成氢气的体积（同温同压下测得）。实验结果如图表示。下列实验结果描述正确的是（）A线段OA（包括A点）表示锌与过量硫酸反应B线段OA（不包括A点）表示锌与过量硫酸反应C线段AB（包括A点）表示锌过量D线段AB（不包括A点）表示锌过量例16保持恒定温度，在Ⅰ、Ⅱ两烧杯中分别加入质量和溶质质量分数均相等的未饱和溶液的硫酸铜溶液，然后向（Ⅰ）杯中加入硫酸铜粉末，向（Ⅱ）杯加入CuSO4H2O粉末，每次向两个烧杯中加入的粉末的质量相等。溶液中溶质的质量分数和加入粉末质量关系的曲线如右图。其中正确的是（）A（Ⅰ）杯a—c—e（Ⅱ）杯a—b—eB（Ⅰ）杯a—b—d（Ⅱ）杯a—c—dC（Ⅰ）杯a—c—d（Ⅱ）杯a—b—dD（Ⅰ）杯a—b—e（Ⅱ）杯a—c—e例17右图是A、B两种物质的溶解度曲线，在两支试管中分别盛有t1℃的固体A和B的饱和溶液（无未溶解固体），把溶液温度由t1℃逐渐降到t3℃。下列有关叙述正确的是：At2℃时，A、B两溶液中溶质的质量分数相等Bt3℃时，B溶液中溶...
