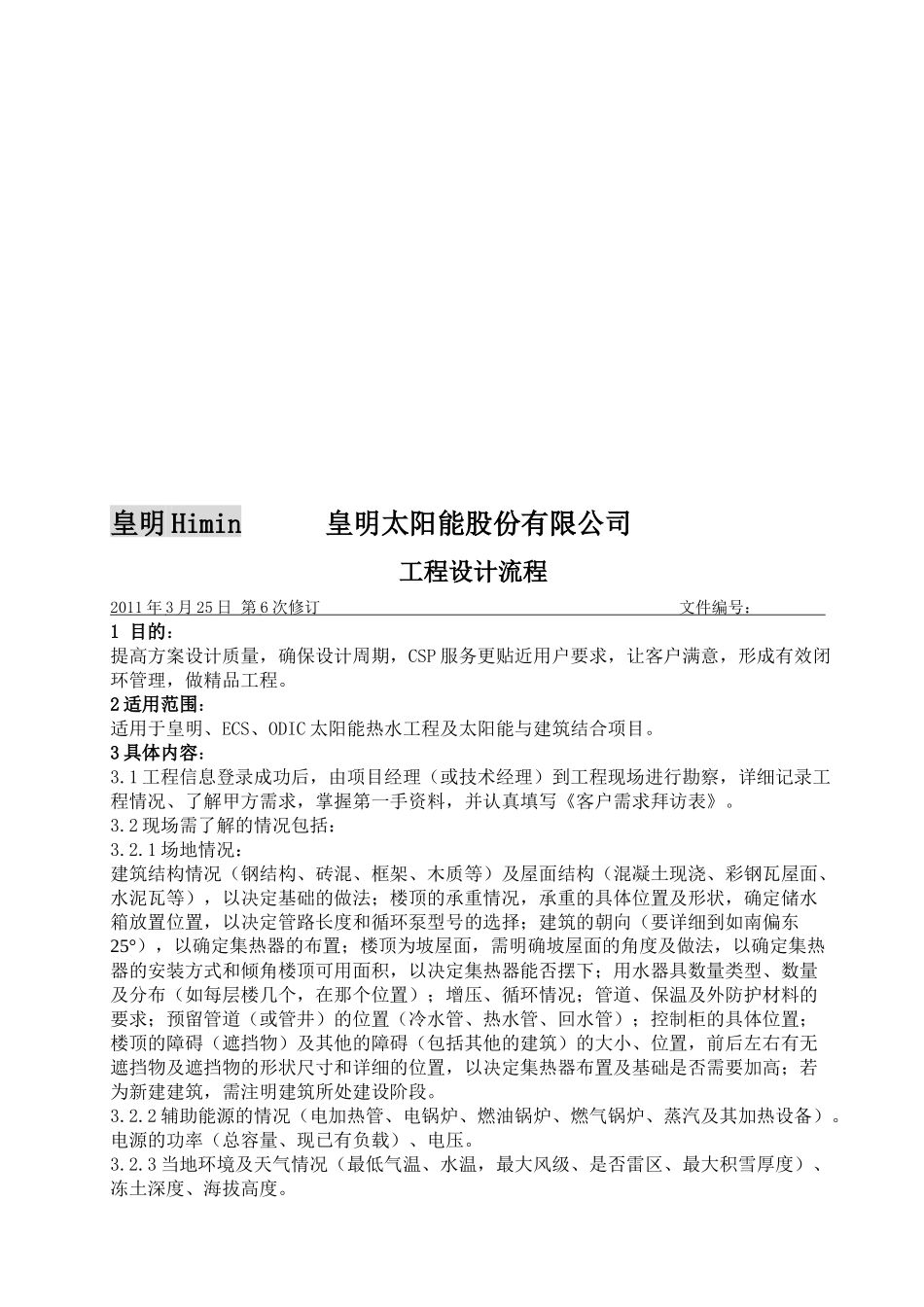

皇明 Himin 皇明太阳能股份有限公司工程设计流程2011 年 3 月 25 日 第 6 次修订 文件编号： 1 目的：提高方案设计质量，确保设计周期，CSP 服务更贴近用户要求，让客户满意，形成有效闭环管理，做精品工程。2 适用范围：适用于皇明、ECS、ODIC 太阳能热水工程及太阳能与建筑结合项目。3 具体内容：3.1 工程信息登录成功后，由项目经理（或技术经理）到工程现场进行勘察，详细记录工程情况、了解甲方需求，掌握第一手资料，并认真填写《客户需求拜访表》。3.2 现场需了解的情况包括：3.2.1 场地情况：建筑结构情况（钢结构、砖混、框架、木质等）及屋面结构（混凝土现浇、彩钢瓦屋面、水泥瓦等），以决定基础的做法；楼顶的承重情况，承重的具体位置及形状，确定储水箱放置位置，以决定管路长度和循环泵型号的选择；建筑的朝向（要详细到如南偏东25°），以确定集热器的布置；楼顶为坡屋面，需明确坡屋面的角度及做法，以确定集热器的安装方式和倾角楼顶可用面积，以决定集热器能否摆下；用水器具数量类型、数量及分布（如每层楼几个，在那个位置）；增压、循环情况；管道、保温及外防护材料的要求；预留管道（或管井）的位置（冷水管、热水管、回水管）；控制柜的具体位置；楼顶的障碍（遮挡物）及其他的障碍（包括其他的建筑）的大小、位置，前后左右有无遮挡物及遮挡物的形状尺寸和详细的位置，以决定集热器布置及基础是否需要加高；若为新建建筑，需注明建筑所处建设阶段。3.2.2 辅助能源的情况（电加热管、电锅炉、燃油锅炉、燃气锅炉、蒸汽及其加热设备）。电源的功率（总容量、现已有负载）、电压。3.2.3 当地环境及天气情况（最低气温、水温，最大风级、是否雷区、最大积雪厚度）、冻土深度、海拔高度。3.2.4 了解当地水源情况（总硬度、酸碱度、压力、温度）等；要明确到水箱（或集热器）的水压，供水时间及供水管径。3.2.5 楼顶避雷情况。3.2.6 用水情况：生活用水：用水人数；用水温度；定时用水还是全天用水；洗浴方式；用水器具数量及规格型号；用水具体时间、次数；是否需要管道循环；是否需要增压，增压的控制方式。生产用水：了解用水的温度、流量、工作时间、工艺流程等详细情况。采暖工程：了解室内末端供暖设备，采暖面积，采暖负荷、耗热量、采暖时间、非采暖期太阳能的利用、辅助能源、是否储热、采暖期极端气候，其他外界因素参考热水工程。3.2.7 原有系统的情况若原有热水系统，需了解原有系统的...
