FY3000-ZI在线式微机型防止电气误操作系统用户手册VIP免费

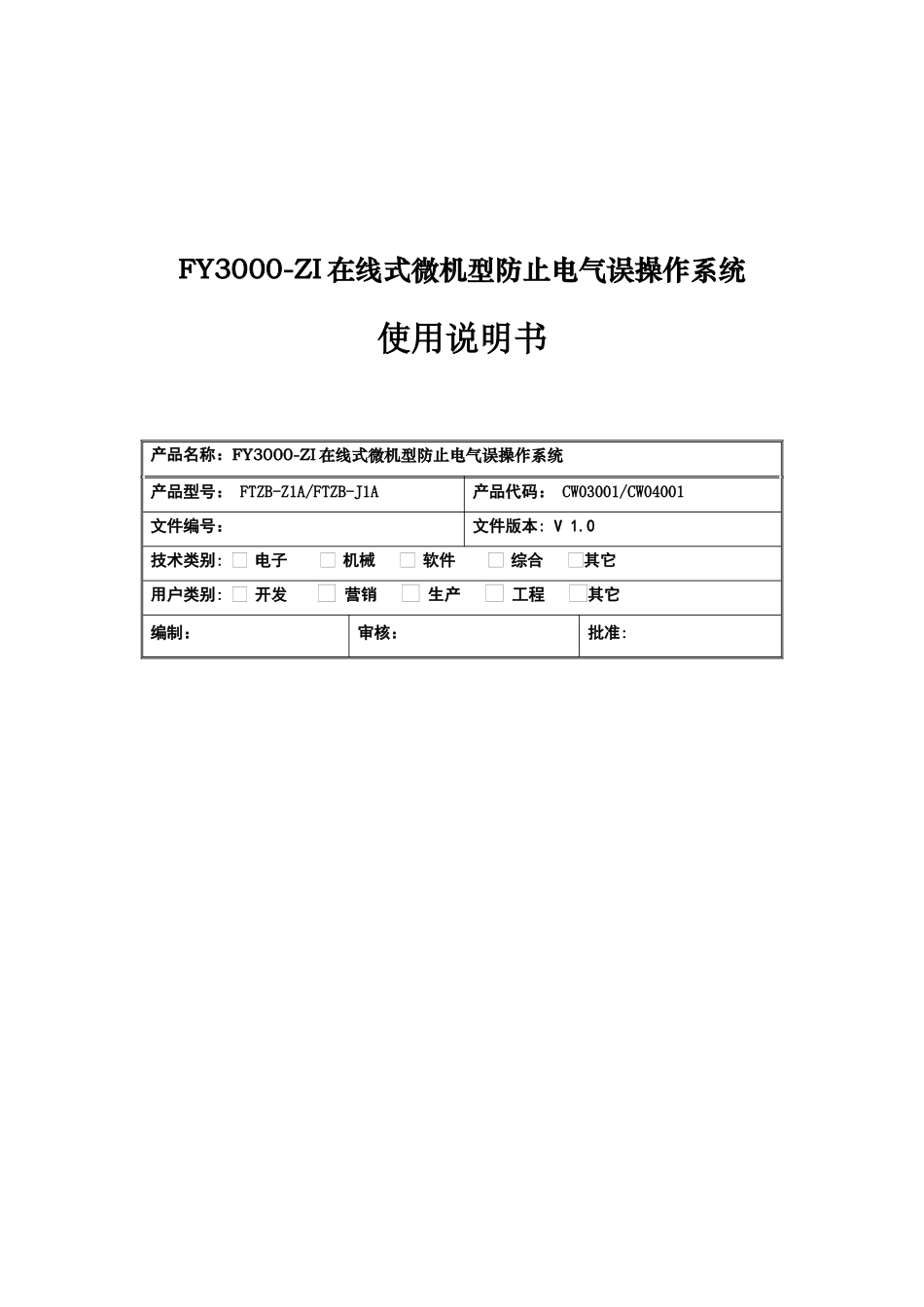

FY3000-ZI在线式微机型防止电气误操作系统用户手册_第1页
1/37

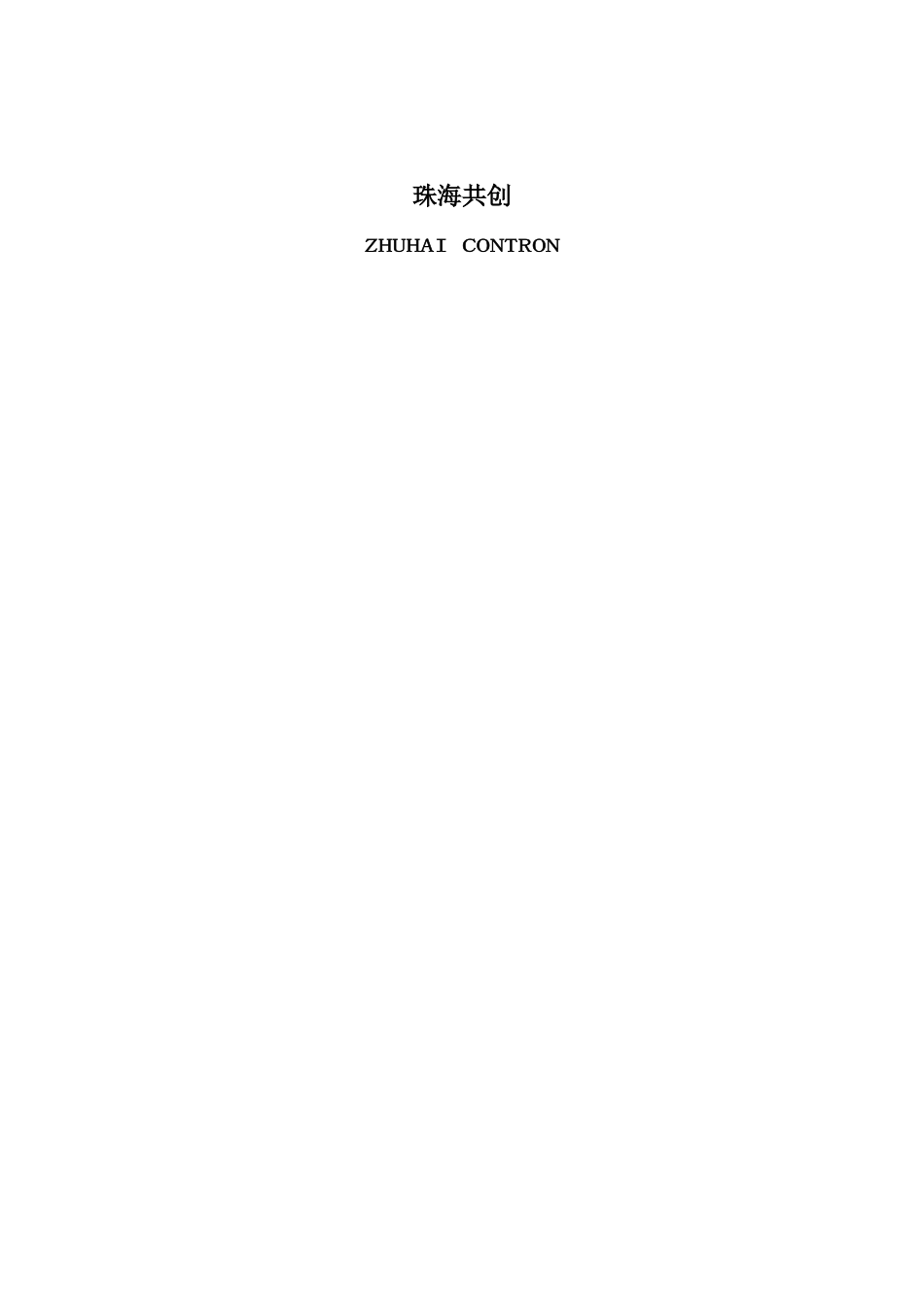

FY3000-ZI在线式微机型防止电气误操作系统用户手册_第2页
2/37

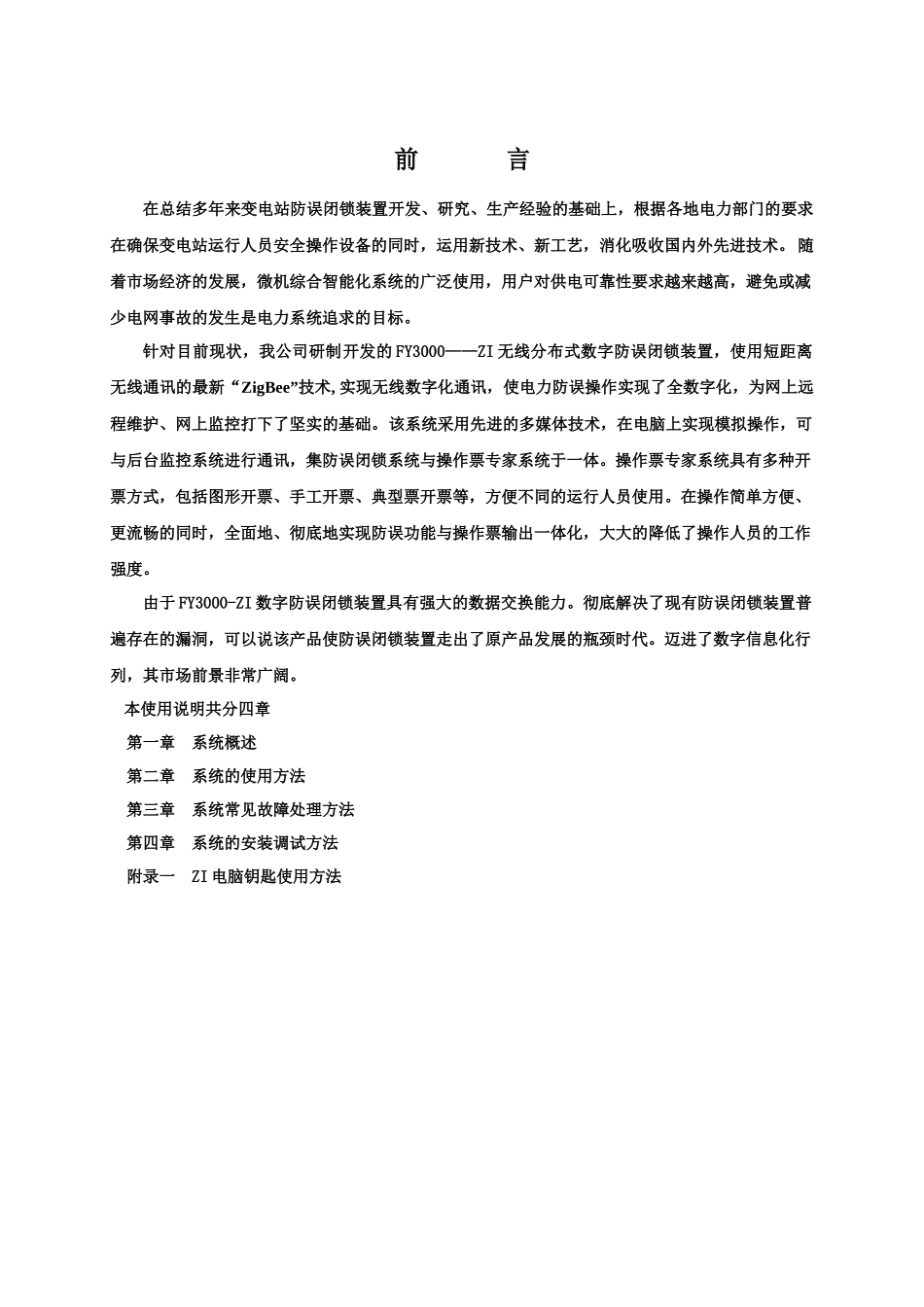

FY3000-ZI在线式微机型防止电气误操作系统用户手册_第3页
3/37
FY3000-ZI 在线式微机型防止电气误操作系统使用说明书产品名称:FY3000-ZI 在线式微机型防止电气误操作系统产品型号: FTZB-Z1A/FTZB-J1A产品代码: CW03001/CW04001文件编号:文件版本: V 1.0技术类别: 电子 机械 软件 综合 其它用户类别: 开发 营销 生产 工程 其它编制: 审核: 批准:珠海共创ZHUHAI CONTRON前 言在总结多年来变电站防误闭锁装置开发、研究、生产经验的基础上,根据各地电力部门的要求在确保变电站运行人员安全操作设备的同时,运用新技术、新工艺,消化吸收国内外先进技术。 随着市场经济的发展,微机综合智能化系统的广泛使用,用户对供电可靠性要求越来越高,避免或减少电网事故的发生是电力系统追求的目标。针对目前现状,我公司研制开发的 FY3000——ZI 无线分布式数字防误闭锁装置,使用短距离无线通讯的最新“ZigBee”技术, 实现无线数字化通讯,使电力防误操作实现了全数字化,为网上远程维护、网上监控打下了坚实的基础。该系统采用先进的多媒体技术,在电脑上实现模拟操作,可与后台监控系统进行通讯,集防误闭锁系统与操作票专家系统于一体。操作票专家系统具有多种开票方式,包括图形开票、手工开票、典型票开票等,方便不同的运行人员使用。在操作简单方便、更流畅的同时,全面地、彻底地实现防误功能与操作票输出一体化,大大的降低了操作人员的工作强度。由于 FY3000-ZI 数字防误闭锁装置具有强大的数据交换能力。彻底解决了现有防误闭锁装置普遍存在的漏洞,可以说该产品使防误闭锁装置走出了原产品发展的瓶颈时代。迈进了数字信息化行列,其市场前景非常广阔。本使用说明共分四章第一章 系统概述第二章 系统的使用方法第三章 系统常见故障处理方法第四章 系统的安装调试方法附录一 ZI 电脑钥匙使用方法第一章 系统概述一、系统原理FY3000-ZI 型微机防误闭锁装置电脑图形软件及电脑钥匙为核心设备,在系统软件中,预先编写了本电厂的电气一次系统结线图和所有设备的操作规则,并将其固化在电脑软件中。 网络结构为对等 MESH 拓扑。主站充当中心站,所有基站或终端(电脑钥匙)的访问均通过其进行访问。在网络所覆盖的区域内划分出许多蜂窝或小区,每一个小区内设立一个无线基站,向上采用专用信道与无线主站相连,向下采用公共信道与无线终端通讯,从而起到信号发射、扩大覆盖范围的作用 。当运行人员启动系统,在电脑显示器上模拟试操作时,图形软件根据已有的专家系统...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

FY3000-ZI在线式微机型防止电气误操作系统用户手册
