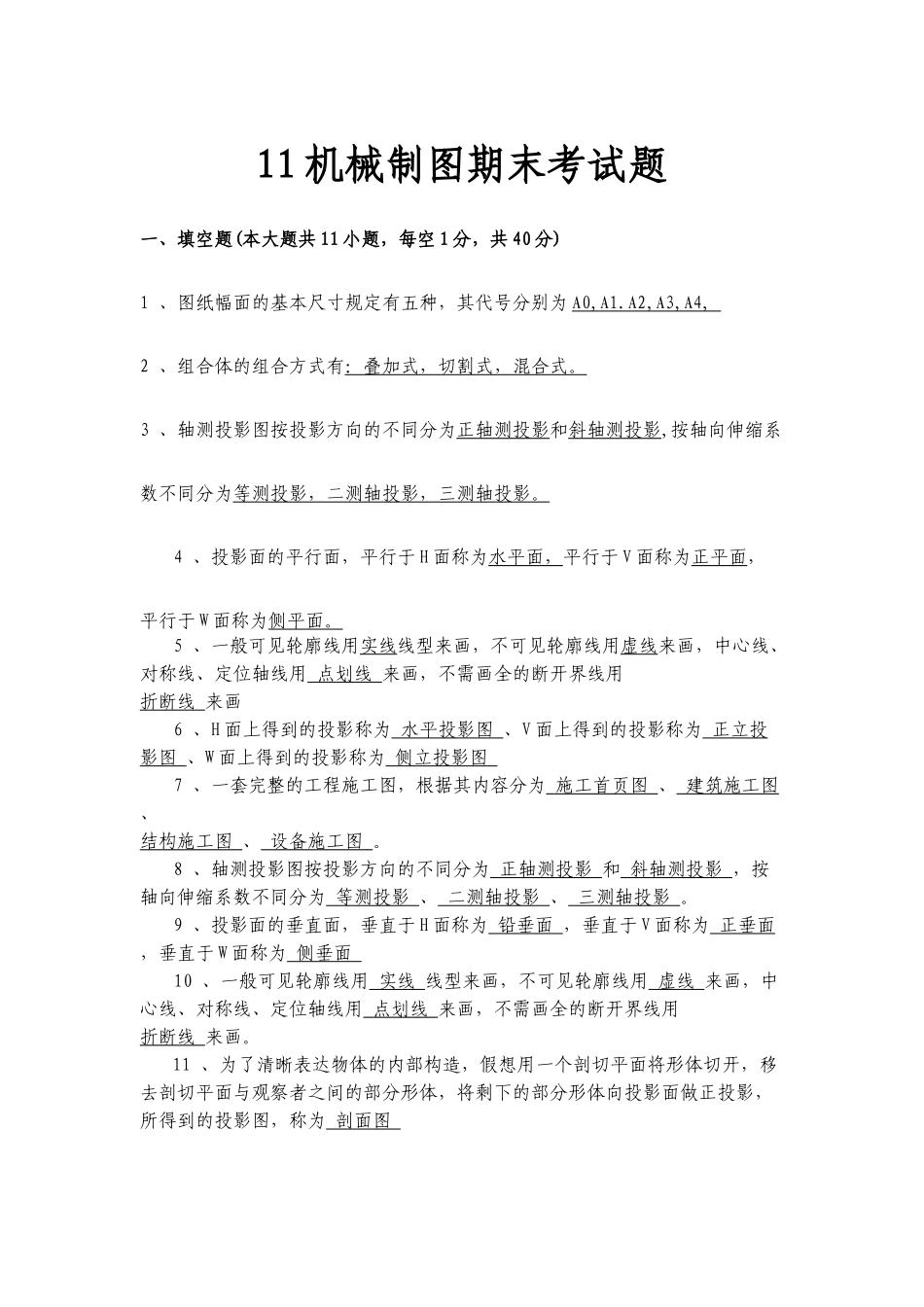

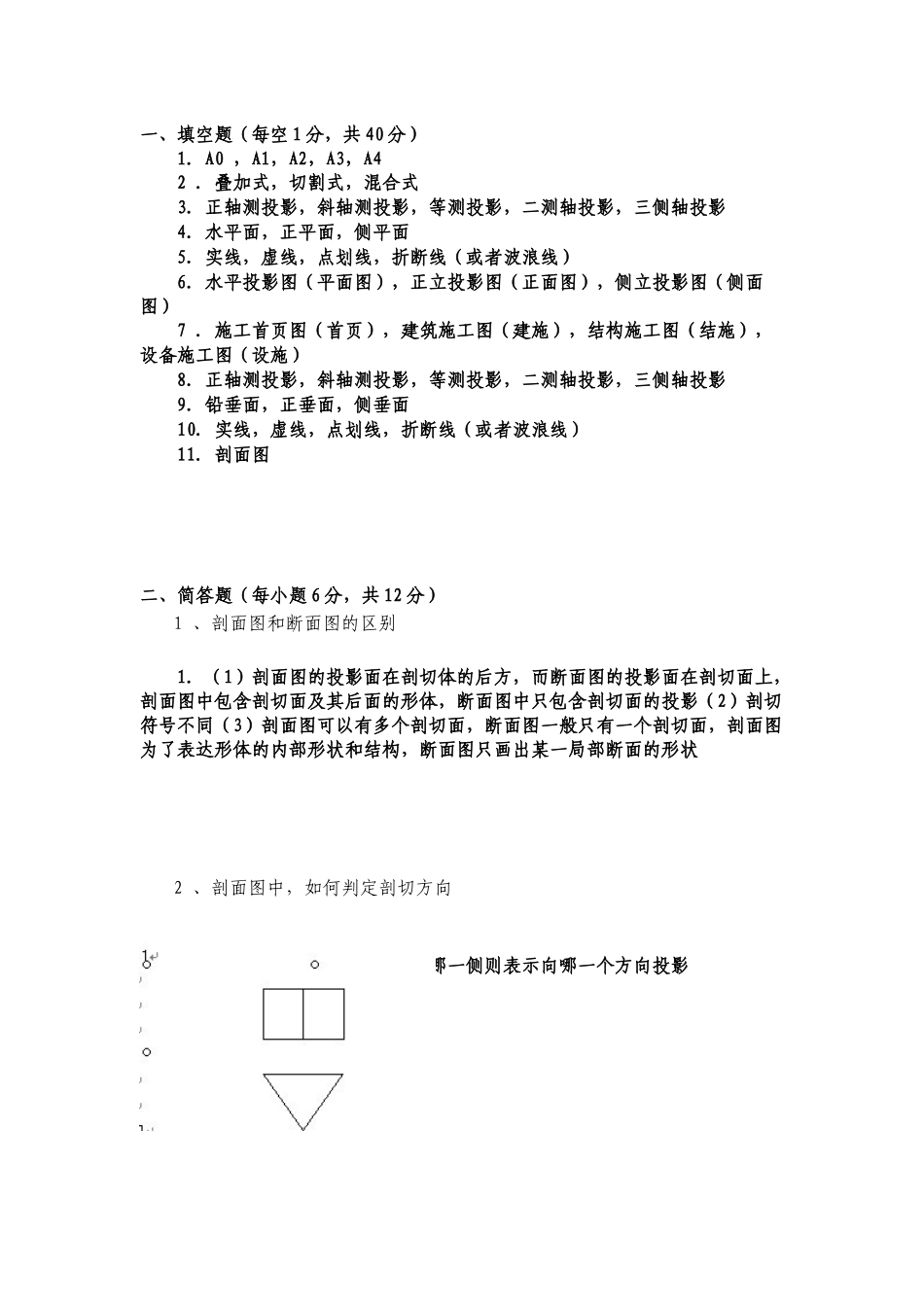

11 机械制图期末考试题一、填空题(本大题共 11 小题，每空 1 分，共 40 分) 1 、图纸幅面的基本尺寸规定有五种，其代号分别为 A0,A1.A2,A3,A4, 2 、组合体的组合方式有：叠加式，切割式，混合式。 3 、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。 4 、投影面的平行面，平行于 H 面称为水平面，平行于 V 面称为正平面，平行于 W 面称为侧平面。 5 、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用 点划线 来画，不需画全的断开界线用 折断线 来画 6 、H 面上得到的投影称为 水平投影图 、V 面上得到的投影称为 正立投影图 、W 面上得到的投影称为 侧立投影图 7 、一套完整的工程施工图，根据其内容分为 施工首页图 、 建筑施工图 、 结构施工图 、 设备施工图 。 8 、轴测投影图按投影方向的不同分为 正轴测投影 和 斜轴测投影 ，按轴向伸缩系数不同分为 等测投影 、 二测轴投影 、 三测轴投影 。 9 、投影面的垂直面，垂直于 H 面称为 铅垂面 ，垂直于 V 面称为 正垂面 ，垂直于 W 面称为 侧垂面 10 、一般可见轮廓线用 实线 线型来画，不可见轮廓线用 虚线 来画，中心线、对称线、定位轴线用 点划线 来画，不需画全的断开界线用 折断线 来画。 11 、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为 剖面图 一、填空题（每空 1 分，共 40 分） 1. A0 ，A1，A2，A3，A4 2 ．叠加式，切割式，混合式 3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影 4. 水平面，正平面，侧平面 5. 实线，虚线，点划线，折断线（或者波浪线） 6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图） 7 ．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施） 8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影 9. 铅垂面，正垂面，侧垂面 10. 实线，虚线，点划线，折断线（或者波浪线） 11. 剖面图 二、简答题（每小题 6 分，共 12 分） 1 、剖面图和断面图的区别 1. （1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面...
