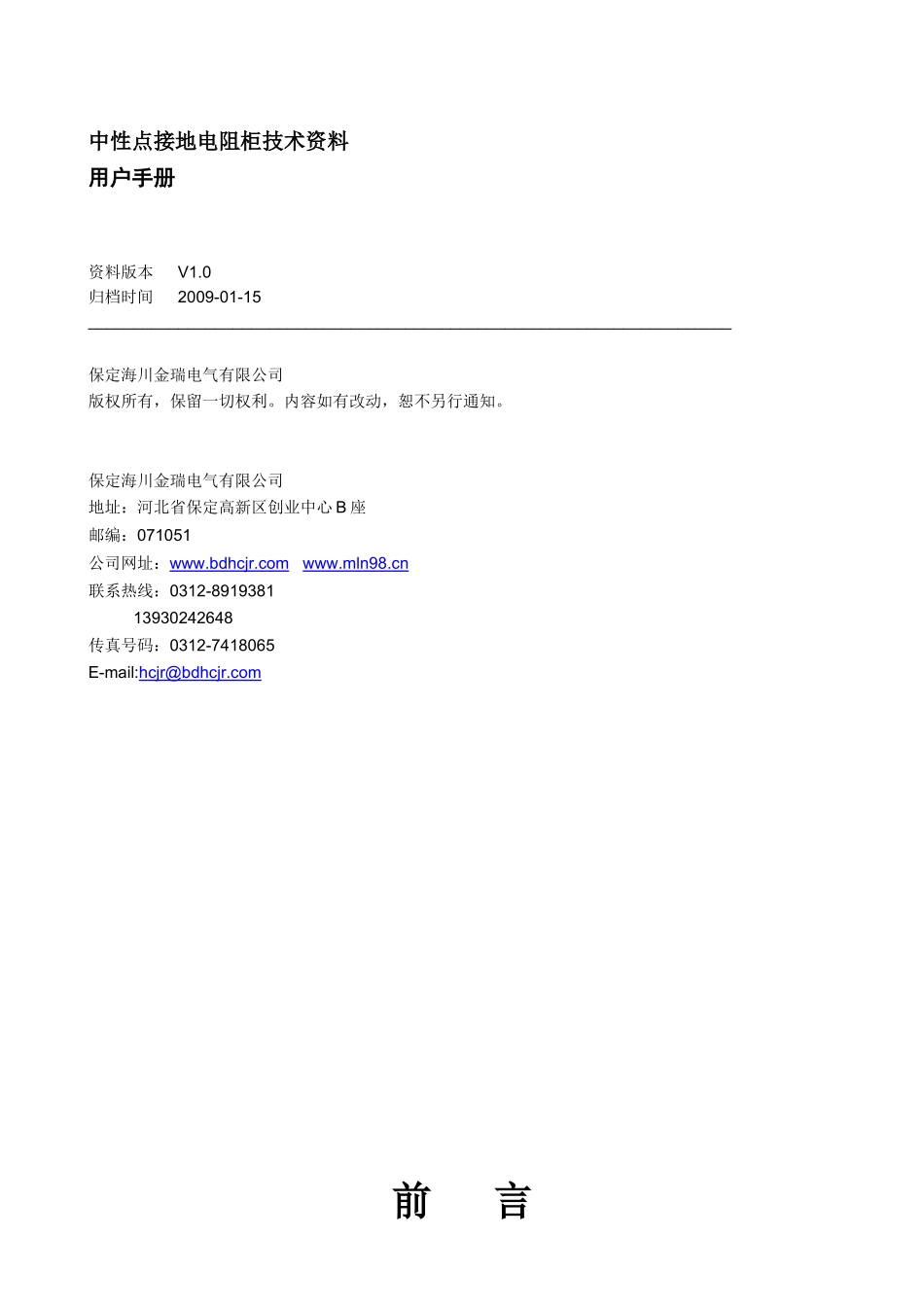

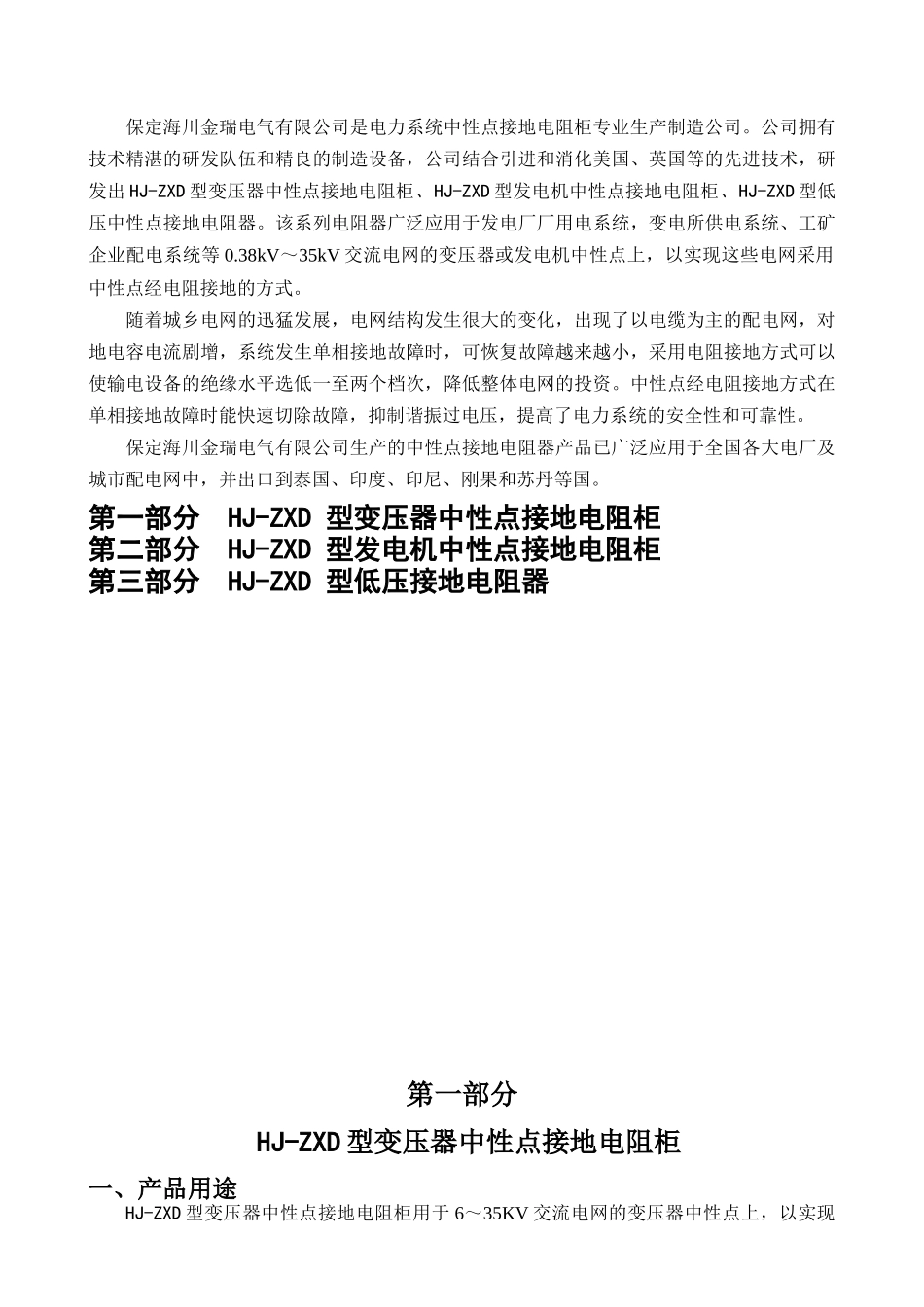

中性点接地电阻柜使用说明书保 定 海 川 金 瑞 电 气 有 限 公 司海 川 金 瑞中性点接地电阻柜技术资料用户手册资料版本V1.0归档时间2009-01-15_______________________________________________________________________保定海川金瑞电气有限公司版权所有，保留一切权利。内容如有改动，恕不另行通知。保定海川金瑞电气有限公司地址：河北省保定高新区创业中心 B 座邮编：071051公司网址：www.bdhcjr.com www.mln98.cn联系热线：0312-8919381 13930242648传真号码：0312-7418065 E-mail:hcjr@bdhcjr.com前 言保定海川金瑞电气有限公司是电力系统中性点接地电阻柜专业生产制造公司。公司拥有技术精湛的研发队伍和精良的制造设备，公司结合引进和消化美国、英国等的先进技术，研发出 HJ-ZXD 型变压器中性点接地电阻柜、HJ-ZXD 型发电机中性点接地电阻柜、HJ-ZXD 型低压中性点接地电阻器。该系列电阻器广泛应用于发电厂厂用电系统，变电所供电系统、工矿企业配电系统等 0.38kV～35kV 交流电网的变压器或发电机中性点上，以实现这些电网采用中性点经电阻接地的方式。随着城乡电网的迅猛发展，电网结构发生很大的变化，出现了以电缆为主的配电网，对地电容电流剧增，系统发生单相接地故障时，可恢复故障越来越小，采用电阻接地方式可以使输电设备的绝缘水平选低一至两个档次，降低整体电网的投资。中性点经电阻接地方式在单相接地故障时能快速切除故障，抑制谐振过电压，提高了电力系统的安全性和可靠性。保定海川金瑞电气有限公司生产的中性点接地电阻器产品已广泛应用于全国各大电厂及城市配电网中，并出口到泰国、印度、印尼、刚果和苏丹等国。第一部分 HJ-ZXD 型变压器中性点接地电阻柜第二部分 HJ-ZXD 型发电机中性点接地电阻柜第三部分 HJ-ZXD 型低压接地电阻器第一部分 HJ-ZXD 型变压器中性点接地电阻柜一、产品用途HJ-ZXD 型变压器中性点接地电阻柜用于 6～35KV 交流电网的变压器中性点上，以实现这些电网采用中性点经电阻接地的方式。二、型号说明 三、产品特点1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达 IP55。 2.根据不同的使用条件，电阻柜分为户内型和户外型。进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。3.电阻材质可采用合金材料或非金属特种材料阀片。3.1 合金材料：不锈钢或镍铬合金（Cr20Ni80）材料导电...
