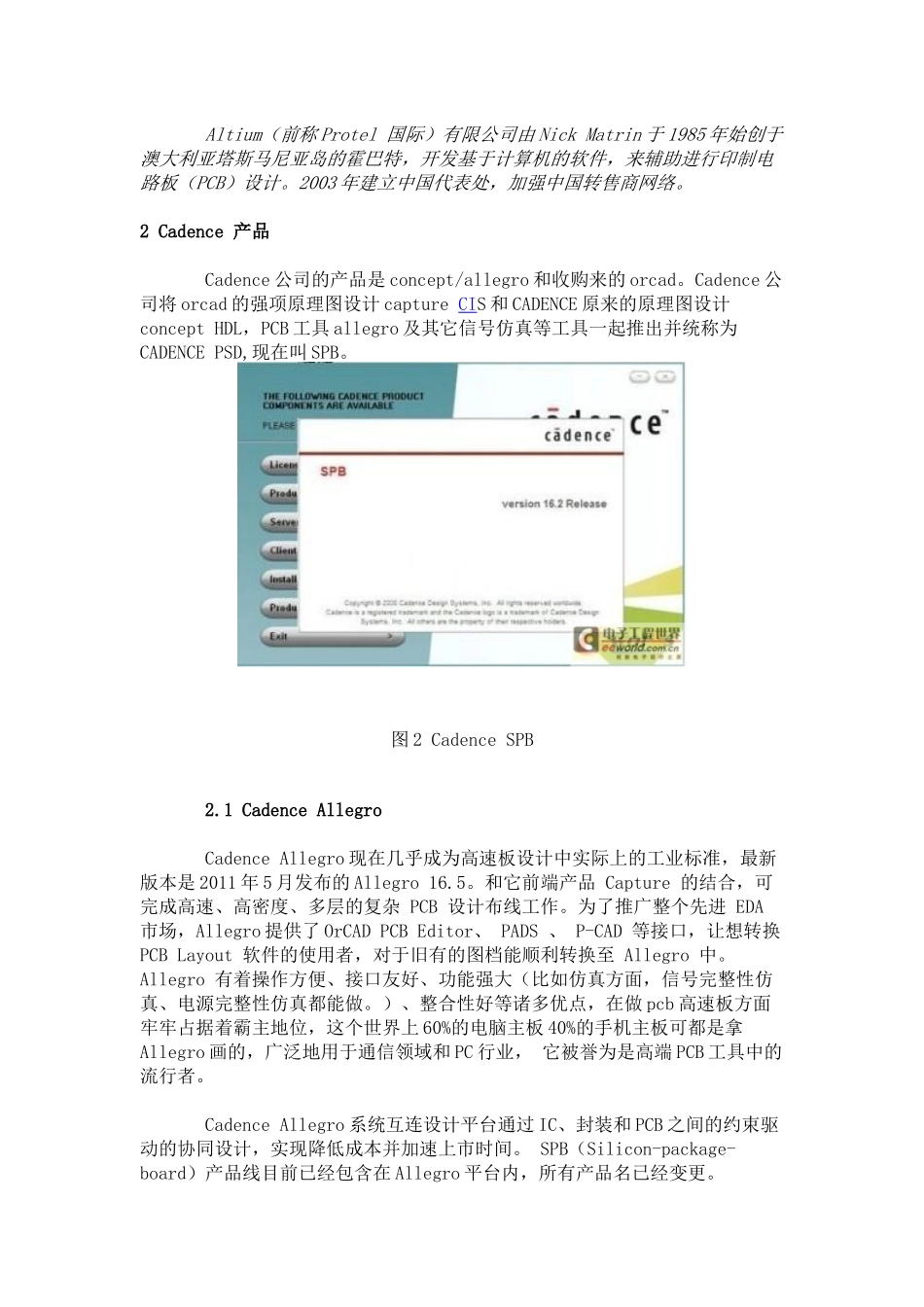

PCB 设计软件综述（2011 版） (1)2011-06-30 17:36:57 作者：周雪花 来源:e-works 关键字：PCB 0 引言 PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。自从人类第一次连接碳片和硅片形成可工作电子产品以来 PCB 一直是电子行业的支柱。PCB 设计从开始的手工绘制到现在越大规模元件库，强大自动布局布线等功能，越来越方便我们工程师进行线路板设计工作。PCB 设计具体的可以分为几个部分的，即原理图设计、PCB layout、电路模拟仿真、CAM 工程软件、抄板软件等。在 PCB 设计软件中，一般都包含了原理图设计和 PCB 设计两大模块，一些强大的 PCB 设计软件甚至将以上的模块都包括在内。本文当中，我们主要讲的 PCB 设计软件，指的是原理图设计和 PCB layout这两部分。 每个产业之所以会盛兴衰败都一定有它的时空背景存在，PCB 产业发展到目前为止也是有一段历史的轨迹可循。从开始的众家厂商在自己擅长的领域发展，到后期不断地修改和完善，或优存劣汰、或收购兼并、或强强联合，现在在国内被人们熟知的厂商屈指可数：Altium、Cadence、Mentor、Zuken、Cadsoft 以及国产的上海青越等。下面将分厂家对目前的主流 PCB 软件进行介绍。 1 Altium Protel 系列 衡量一个软件的优劣，其中一个很现实的标准就是看它的市场占有率，也就是它的普及和流行程度，那么 Altium Protel 当之无愧地排在众多 PCB 设计软件的前面。Protel 系列，较早就在国内开始使用，基本上所有高校的电子专业都开设相关课程，甚至许多大公司在招聘电子设计人才时在其条件栏上常会写着要求会使用 PROTEL。Altium 曾声称中国有 73%的工程师和 80%的电子工程相关专业在校学生正在使用其所提供的解决方案，而目前正版率只有 3%左右。当然，关于触目惊心的盗版问题，e-works 也深表痛心，确实目前也没找到较好的规避方案，但是可以看出该软件在国内应用的广泛性。图 1 Altum Designer Protel 是 PROTEL（现为 Altium）公司在 1985 年推出的 PCB 设计软件，从最初的 Protel fo DOS，再升级为 Protel for Windows，然后在 1998 年，推出 protel 98，在 1999 年推出了划时代的 protel 99 及其升级版 protel 99 se，在 2002 年推出 protel DXP……此后 Altium 从定点软件产品发布向连续流发...
