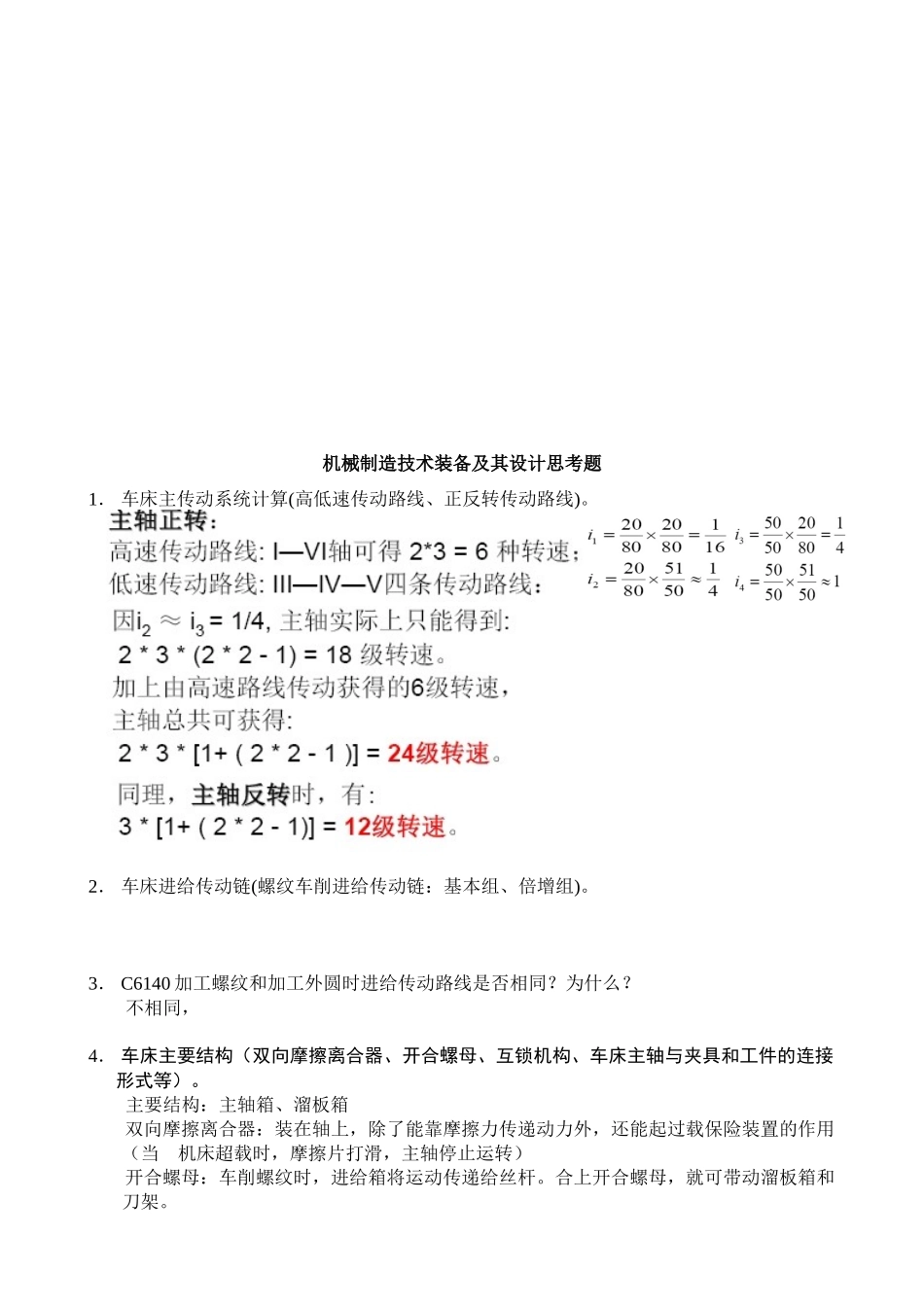

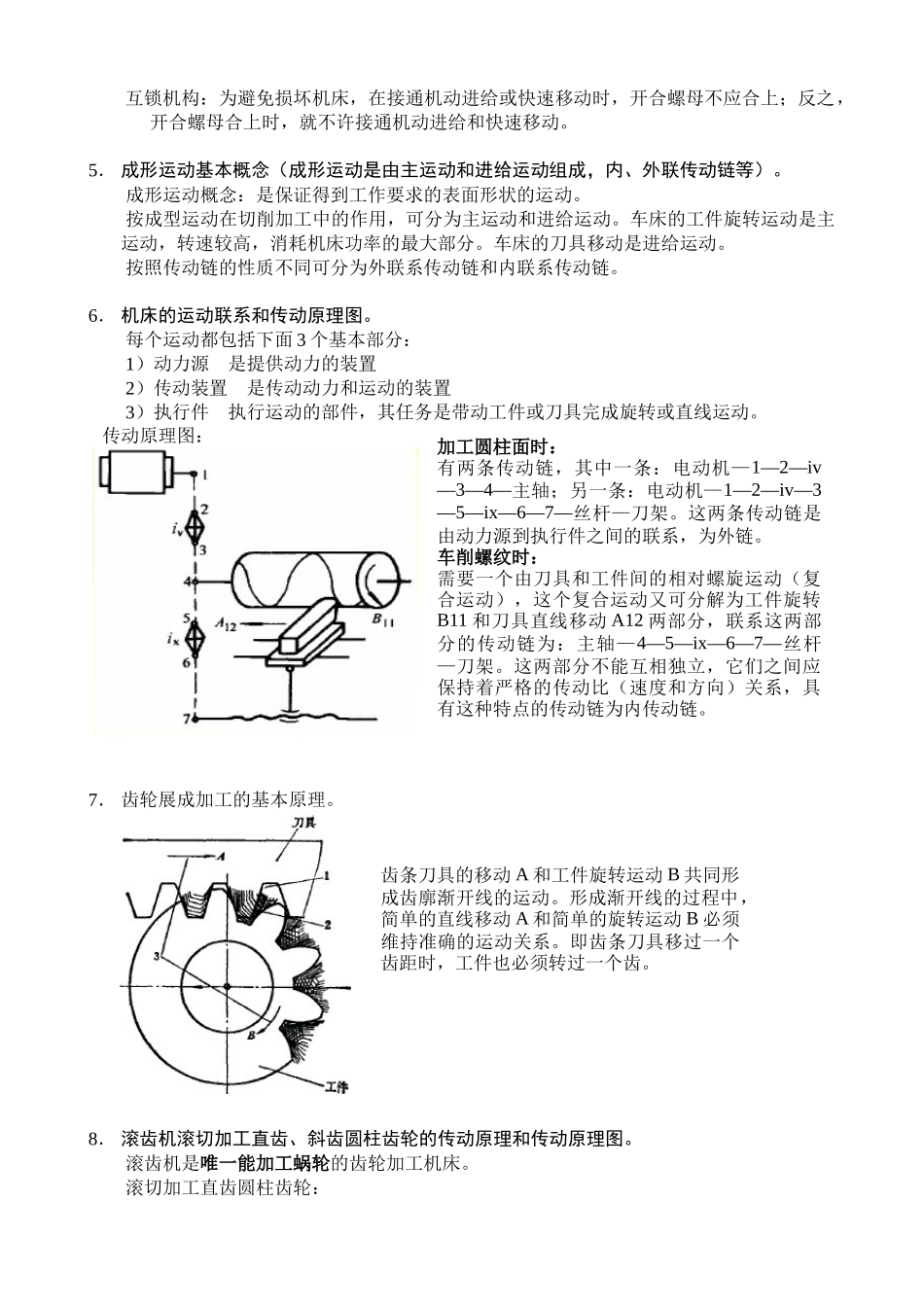

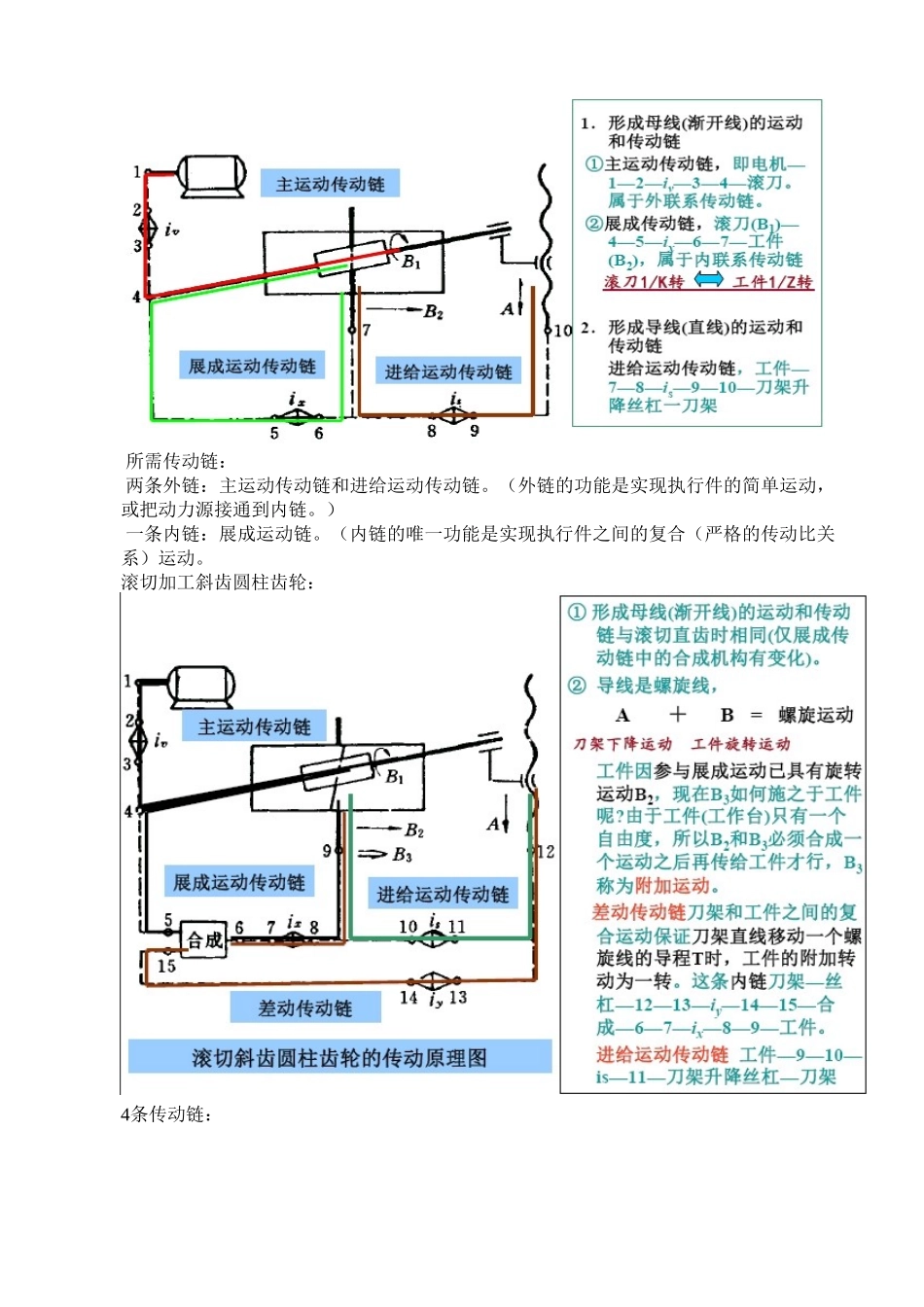

机械制造技术装备及其设计思考题1. 车床主传动系统计算(高低速传动路线、正反转传动路线)。 2. 车床进给传动链(螺纹车削进给传动链:基本组、倍增组)。 3. C6140 加工螺纹和加工外圆时进给传动路线是否相同?为什么? 不相同,4. 车床主要结构(双向摩擦离合器、开合螺母、互锁机构、车床主轴与夹具和工件的连接形式等)。主要结构:主轴箱、溜板箱双向摩擦离合器:装在轴上,除了能靠摩擦力传递动力外,还能起过载保险装置的作用(当 机床超载时,摩擦片打滑,主轴停止运转)开合螺母:车削螺纹时,进给箱将运动传递给丝杆。合上开合螺母,就可带动溜板箱和刀架。互锁机构:为避免损坏机床,在接通机动进给或快速移动时,开合螺母不应合上;反之, 开合螺母合上时,就不许接通机动进给和快速移动。5. 成形运动基本概念(成形运动是由主运动和进给运动组成,内、外联传动链等)。成形运动概念:是保证得到工作要求的表面形状的运动。按成型运动在切削加工中的作用,可分为主运动和进给运动。车床的工件旋转运动是主运动,转速较高,消耗机床功率的最大部分。车床的刀具移动是进给运动。按照传动链的性质不同可分为外联系传动链和内联系传动链。6. 机床的运动联系和传动原理图。每个运动都包括下面 3 个基本部分:1)动力源 是提供动力的装置2)传动装置 是传动动力和运动的装置3)执行件 执行运动的部件,其任务是带动工件或刀具完成旋转或直线运动。 传动原理图: 7. 齿轮展成加工的基本原理。8. 滚齿机滚切加工直齿、斜齿圆柱齿轮的传动原理和传动原理图。滚齿机是唯一能加工蜗轮的齿轮加工机床。滚切加工直齿圆柱齿轮:齿条刀具的移动 A 和工件旋转运动 B 共同形成齿廓渐开线的运动。形成渐开线的过程中,简单的直线移动 A 和简单的旋转运动 B 必须维持准确的运动关系。即齿条刀具移过一个齿距时,工件也必须转过一个齿。加工圆柱面时:有两条传动链,其中一条:电动机—1—2—iv—3—4—主轴;另一条:电动机—1—2—iv—3—5—ix—6—7—丝杆—刀架。这两条传动链是由动力源到执行件之间的联系,为外链。车削螺纹时:需要一个由刀具和工件间的相对螺旋运动(复合运动),这个复合运动又可分解为工件旋转B11 和刀具直线移动 A12 两部分,联系这两部分的传动链为:主轴—4—5—ix—6—7—丝杆—刀架。这两部分不能互相独立,它们之间应保持着严格的传动比(速度和方向)关系,具有这种特点的传动链为内...
