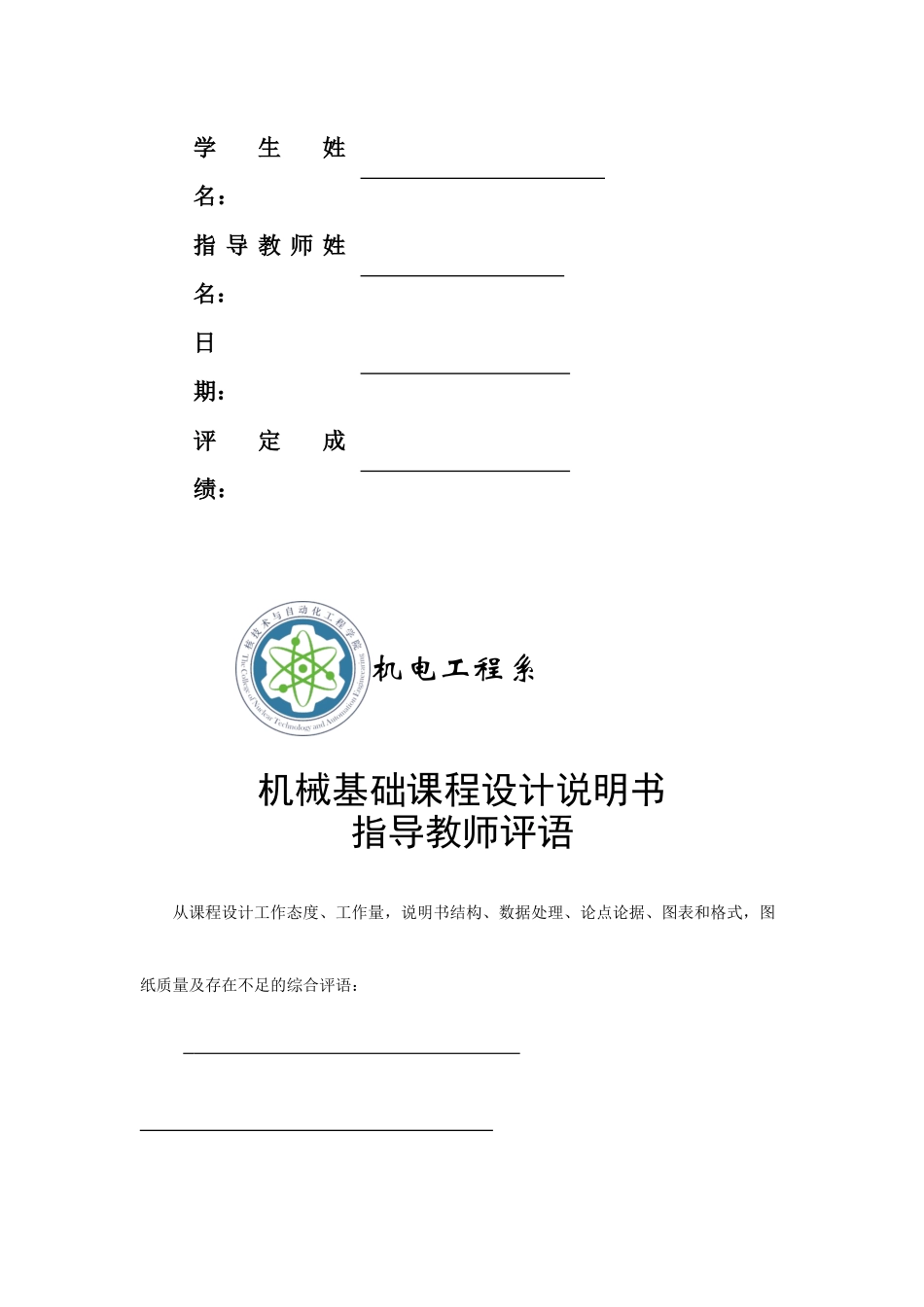

机械基础课程设计说 明 书题 目 名 称： 皮带运输机械传动装置 专 业： 机械工程及自动化 班 级： 学号 学 生 姓 名： 指 导 教 师 姓名： 日 期： 评 定 成 绩： 机电工程系机械基础课程设计说明书指导教师评语从课程设计工作态度、工作量，说明书结构、数据处理、论点论据、图表和格式，图纸质量及存在不足的综合评语： 指导教师评阅成绩（按五级评分）： 指导教师: （签名） 年 月 日目 录一、 设计任务书二、 拟定传动方案三、 电动机的选择四、 计算传动装置的总传动比和分配各级传动比五、 计算传动装置的运动和动力参数计算六、 V 带传动设计七、 齿轮传送设计及润滑设计八、 轴的结构设计和强度计算九、 滚动轴承的寿命计算、润滑密封设计十、 联轴器类型及型号的选择十一、 普通平键连接设及校核计算十二、 减速器附件的选择十三、 润滑与密封十四、 设计小结十五、 参考资料一、设计任务原始数据 ：所设计的为二级齿轮减速器，最大有效应力 F=8600N.速率：V=0.22m/s。圆筒直径 D=320mm。1、完成减速器装配草图一张（手绘）2、工作图：正是减速器装配图一张、轴和齿轮零件图两张 （CAD 绘制）3、编写设计说明书一份二、 电动机设计步骤 传动装置整体设计方案： 本人设计数据：电动机最大有效应力 F=8600N。速率： V=0.22m/s。圆筒直径：D=320mm。 1、 外传动机构为联轴传动 2、 减速器为二级展开式圆柱齿轮减速器。 3、 该方案的优缺点：瞬时传动比恒定、工作平稳、传动准确可靠、 径向尺寸小、结构紧凑、重量轻、节约材料。轴向尺寸大，要 求良机传动中心距相同。减速器横向尺寸较小，两大齿轮侵油 深度可以大致相同。但减速器轴向尺寸及重量较大，高级齿轮 的承载能力不能充分利用，中间轴承润滑困难，中间轴较长， 刚度差，不仅能有一个输入和输出端，限制了传动布置的灵活性，原动机部分为 Y 型，封闭式结构，三相笼型异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作条件，工作可靠，此外还结构简单，尺寸紧凑，成本低传动率高。三、 电动机的选择 1、选择电动机类型根据工作要求和条件，选用三相笼型异步电动机，封闭式结构 Y 型， 电压 380V。 2、 选择电动机容量电动机所需工作效率为：Pd=kwPw=kw=1.89kwPd==1.89× .ηa=0.96×0.984 ×0.972 ×0.96×0.99=0.79 所以：Pd=1.89/0.79=2.4kw 因载荷平稳，电动机核定功率 ...
