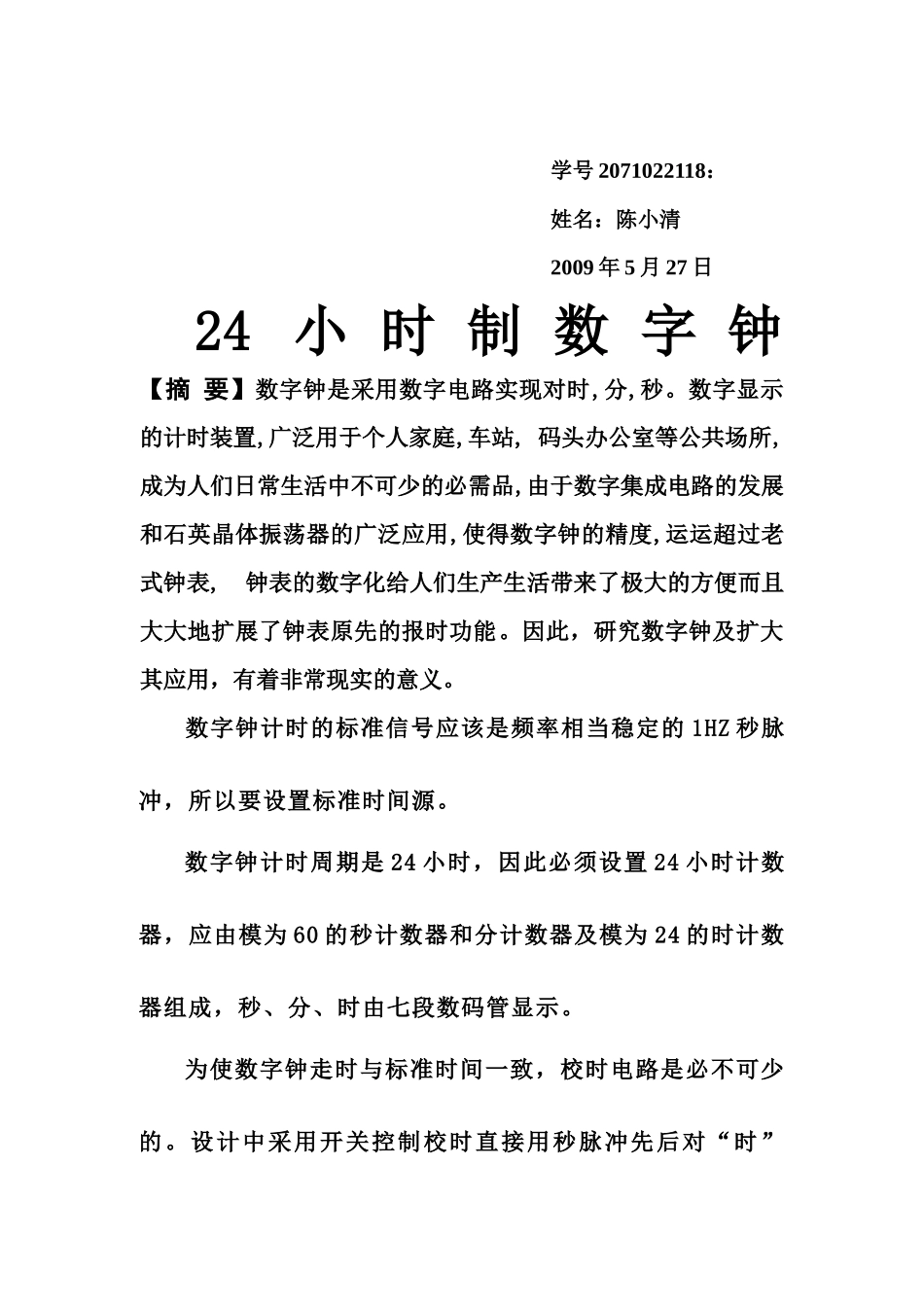

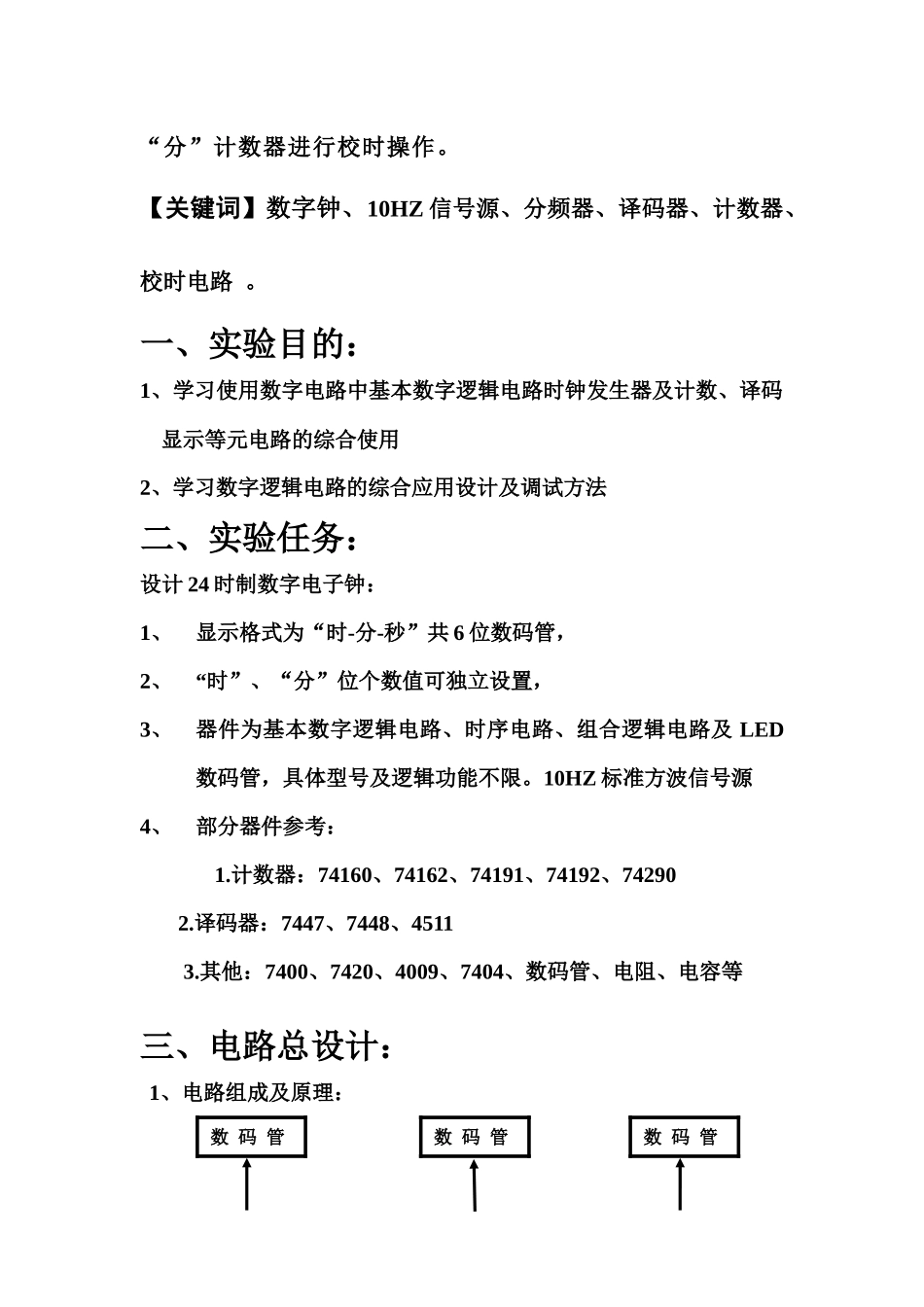

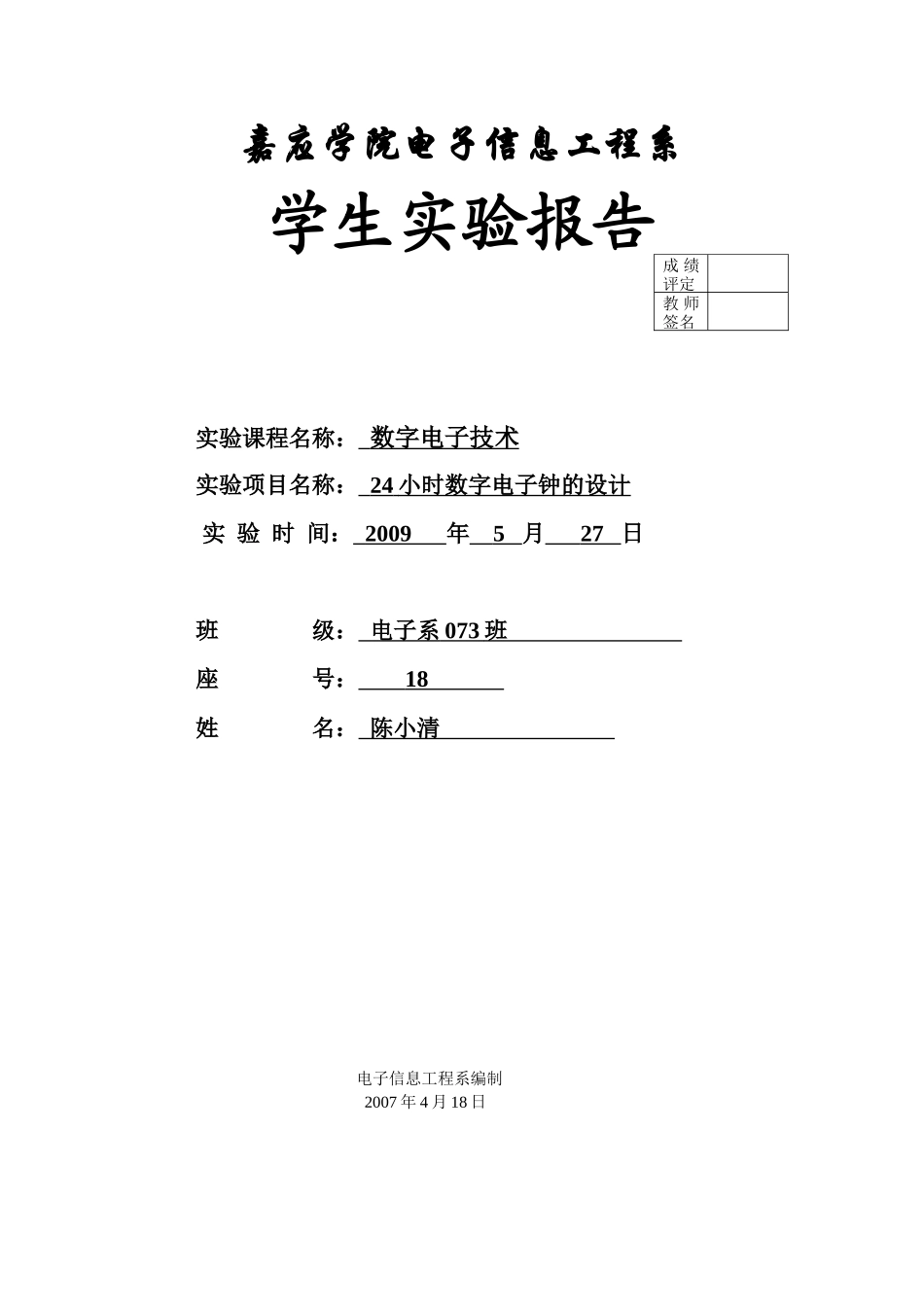

嘉应学院电子信息工程系学生实验报告实验课程名称： 数字电子技术 实验项目名称： 24 小时数字电子钟的设计 实 验 时 间： 2009 年 5 月 27 日 班 级： 电子系 073 班 座 号： 18 姓 名： 陈小清 电子信息工程系编制2007 年 4 月 18 日成 绩评定教 师签名学号 2071022118：姓名：陈小清 2009 年 5 月 27 日24 小 时 制 数 字 钟 【摘 要】数字钟是采用数字电路实现对时,分,秒。数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,运运超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便而且大大地扩展了钟表原先的报时功能。因此，研究数字钟及扩大其应用，有着非常现实的意义。数字钟计时的标准信号应该是频率相当稳定的 1HZ 秒脉冲，所以要设置标准时间源。数字钟计时周期是 24 小时，因此必须设置 24 小时计数器，应由模为 60 的秒计数器和分计数器及模为 24 的时计数器组成，秒、分、时由七段数码管显示。为使数字钟走时与标准时间一致，校时电路是必不可少的。设计中采用开关控制校时直接用秒脉冲先后对“时”“分”计数器进行校时操作。【关键词】数字钟、10HZ 信号源、分频器、译码器、计数器、校时电路 。一、实验目的：1、学习使用数字电路中基本数字逻辑电路时钟发生器及计数、译码显示等元电路的综合使用2、学习数字逻辑电路的综合应用设计及调试方法二、实验任务：设计 24 时制数字电子钟：1、显示格式为“时-分-秒”共 6 位数码管，2、“时”、“分”位个数值可独立设置，3、器件为基本数字逻辑电路、时序电路、组合逻辑电路及 LED数码管，具体型号及逻辑功能不限。10HZ 标准方波信号源4、部分器件参考： 1.计数器：74160、74162、74191、74192、74290 2.译码器：7447、7448、4511 3.其他：7400、7420、4009、7404、数码管、电阻、电容等 三、电路总设计：1、电路组成及原理： 数 码 管数 码 管数 码 管2、实验器材： （1）集成电路： 74192 六片、4511 六片。 （2）门电路： 7408 两片、。 （3）电源电压+12V。 （4）数字显示：LED 数码管六片。四、单元电路设计：1、 方波信号源；2、分频器： 分频器将 CT74LS161 接成 10 进制计数器，这样每过一级频率会变为原来的 1/10。如图所示，经过 3 级分...
