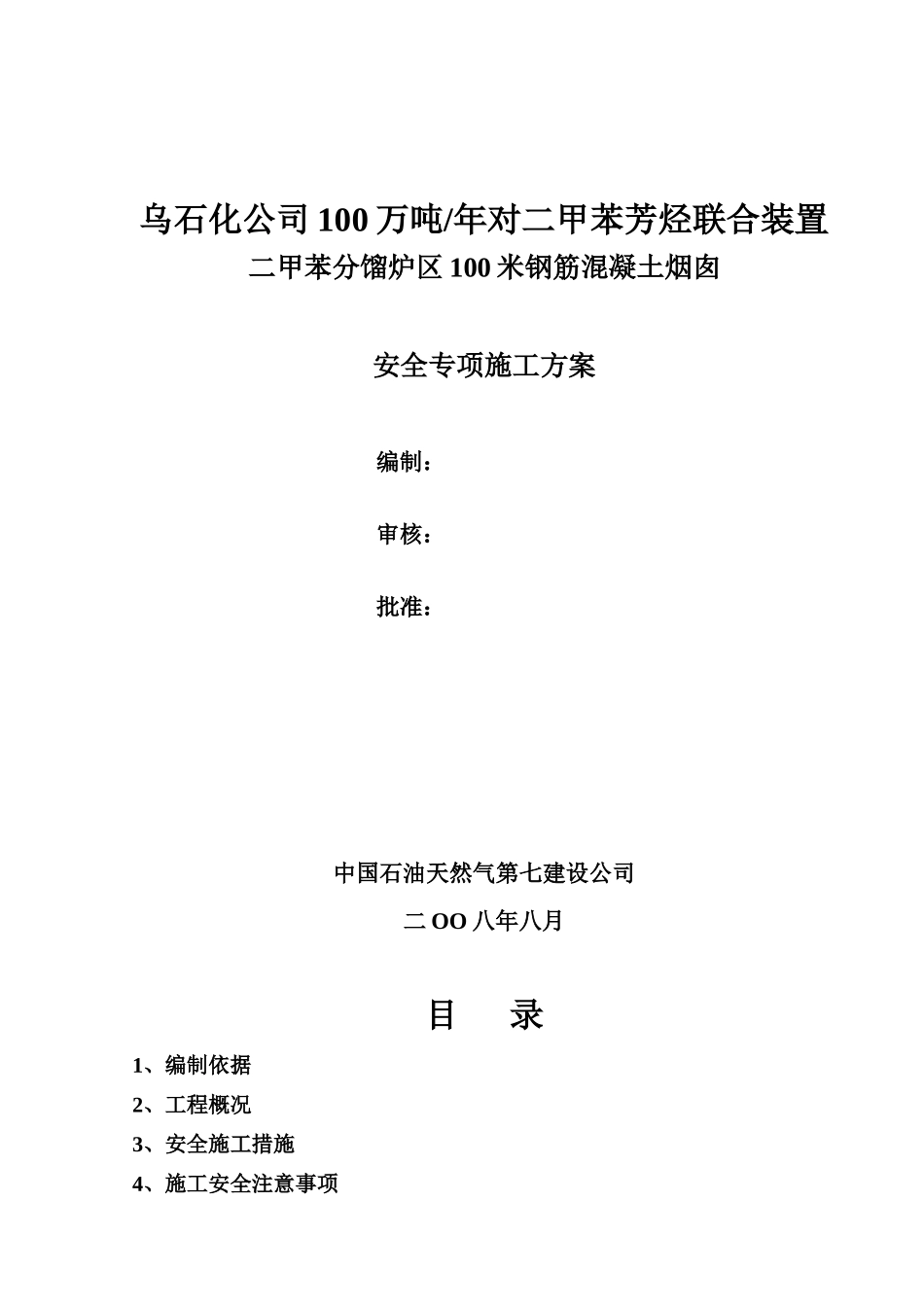

烟囱安全专项施工方案_第1页
1/12

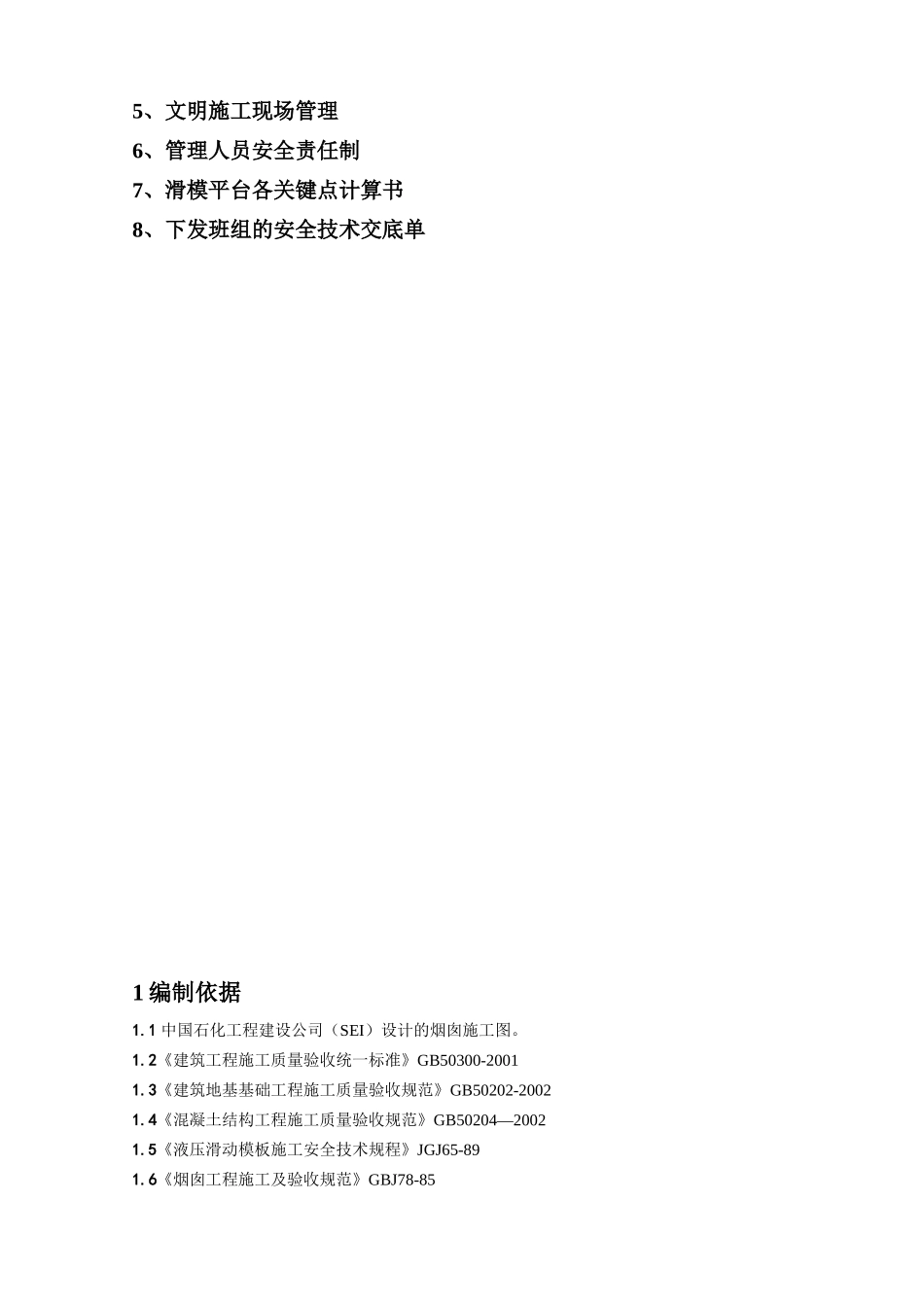

烟囱安全专项施工方案_第2页
2/12
烟囱安全专项施工方案_第3页
3/12
乌石化公司 100 万吨/年对二甲苯芳烃联合装置二甲苯分馏炉区 100 米钢筋混凝土烟囱安全专项施工方案编制:审核:批准:中国石油天然气第七建设公司二 OO 八年八月目 录1、编制依据2、工程概况3、安全施工措施4、施工安全注意事项5、文明施工现场管理6、管理人员安全责任制7、滑模平台各关键点计算书8、下发班组的安全技术交底单1 编制依据1.1 中国石化工程建设公司(SEI)设计的烟囱施工图。1.2《建筑工程施工质量验收统一标准》GB50300-20011.3《建筑地基基础工程施工质量验收规范》GB50202-20021.4《混凝土结构工程施工质量验收规范》GB50204―2002 1.5《液压滑动模板施工安全技术规程》JGJ65-891.6《烟囱工程施工及验收规范》GBJ78-852 工程概况2.1 烟囱基础直径 18.2m,厚度 2.1m,筒壁局部厚度 4.75m,结构形式为钢筋混凝土满堂基础,C30砼总计为 578m3。筒身底部外径 9160mm,内径 8480mm;顶部外径 5160㎜,内径 4800㎜;混凝土壁厚 340mm~180㎜;三道隔热层,从内向外分别为 100 厚的水泥膨胀珍珠岩制品,80 厚的膨胀珍珠岩松散体,230 厚与 120 厚粘土质耐火砖内衬。筒身内壁自+0.65m 向上,每 10m(个别部位8m、11m)设三角形钢筋混凝土牛腿一道,用以支承内衬。2.2 烟囱基础砼体积大,钢筋数量多,密度大,质量要求高。2.3 烟囱四周建构筑物及设备须加强成品保护。2.4 烟囱钢梯预埋件及信号平台预埋件多,增加施工难度。2.5 烟囱施工内外操作平台需要进行密目网封闭。3 滑模组装及拆除方法3.1 滑升平台组装3.1.1 在平台组装时将中心的钢管架扣件上紧,与地锚钢筋焊接牢固。3.1.2 在上“花箍筒”时,要所有人员统一指挥。3.1.3 抬“开字架”时要放平,放稳,不得乱放,放置在预先设定的位置上。3.1.4 连接辐射梁时,要搁置稳固后方可放手。3.1.5 所有螺栓要上紧。3.1.6“开字架”要竖直,水平。3.1.7“开字井架”要校正好方向及保持好垂直度。3.1.8 液压系统及千斤顶不得漏油,否则及时更换。3.1.9 卷扬机要将前端用木板与砼梁隔开,地锚钢丝绳要上好。3.1.10 防护棚要按规范要求搭设。3.2 平台滑升3.2.1 在砼浇筑满模板后,进行试滑,先提 1~2 个行程,观察砼达到滑升强度后方可滑升。3.2.2 吊脚手架上的木板必须与横杆用铁丝固定,安全网必须兜好并系牢。3.2.3 吊脚手上的竖杆下部的连接扣件必须要两个。3.2.4 滑升时必须要吊笼停止作业。3.2.5 滑升过后待模板收分完成后方可浇...
