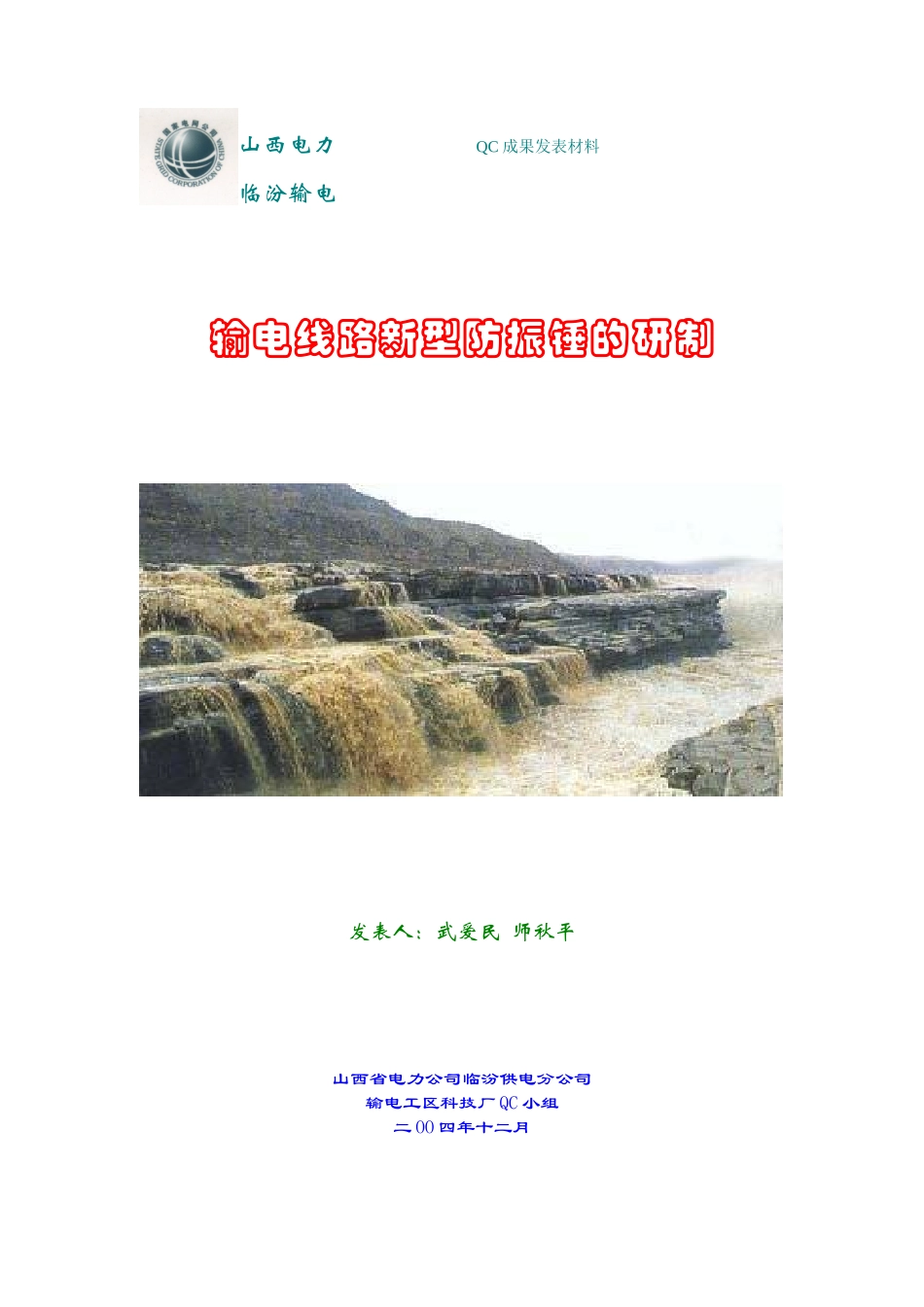

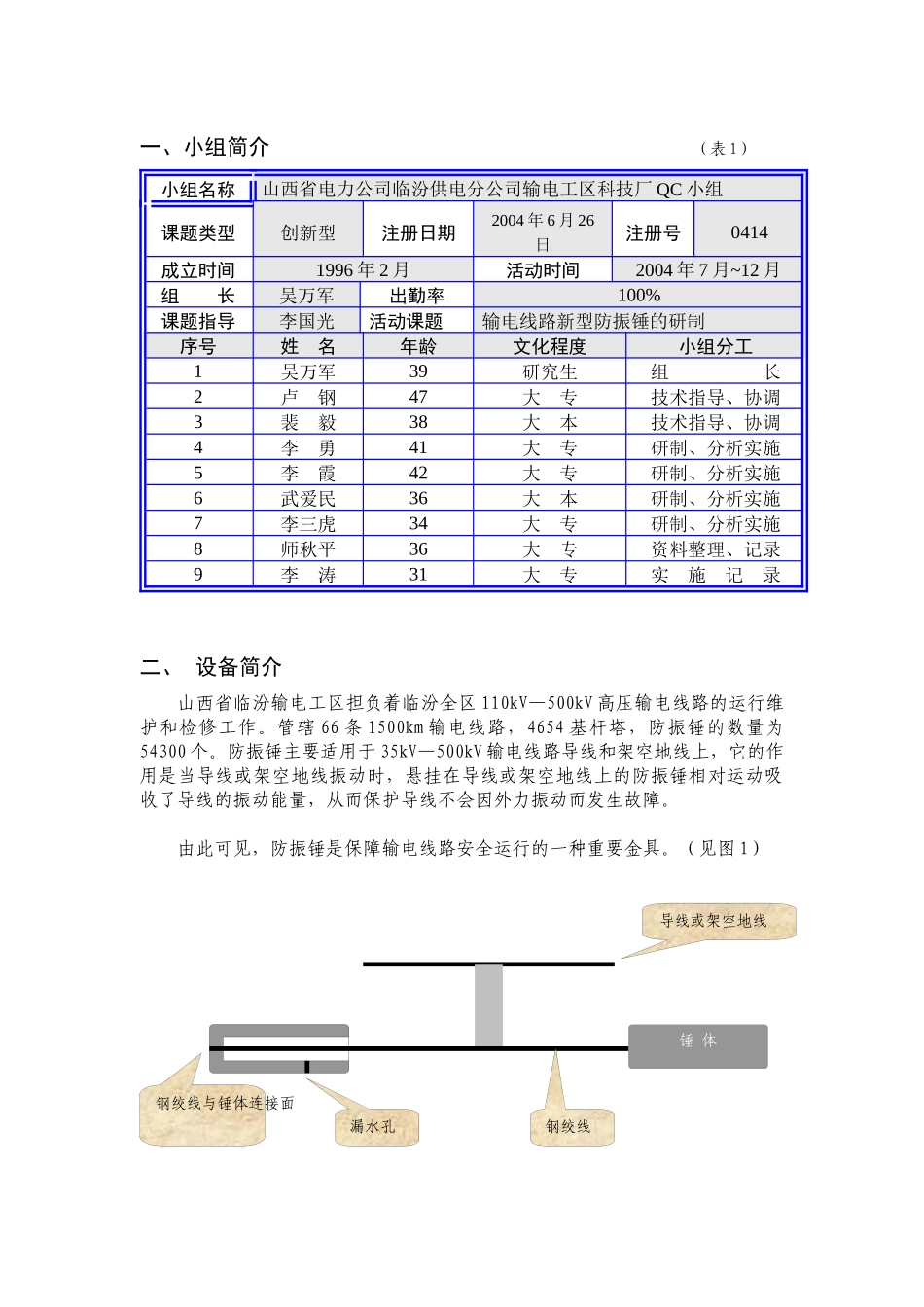

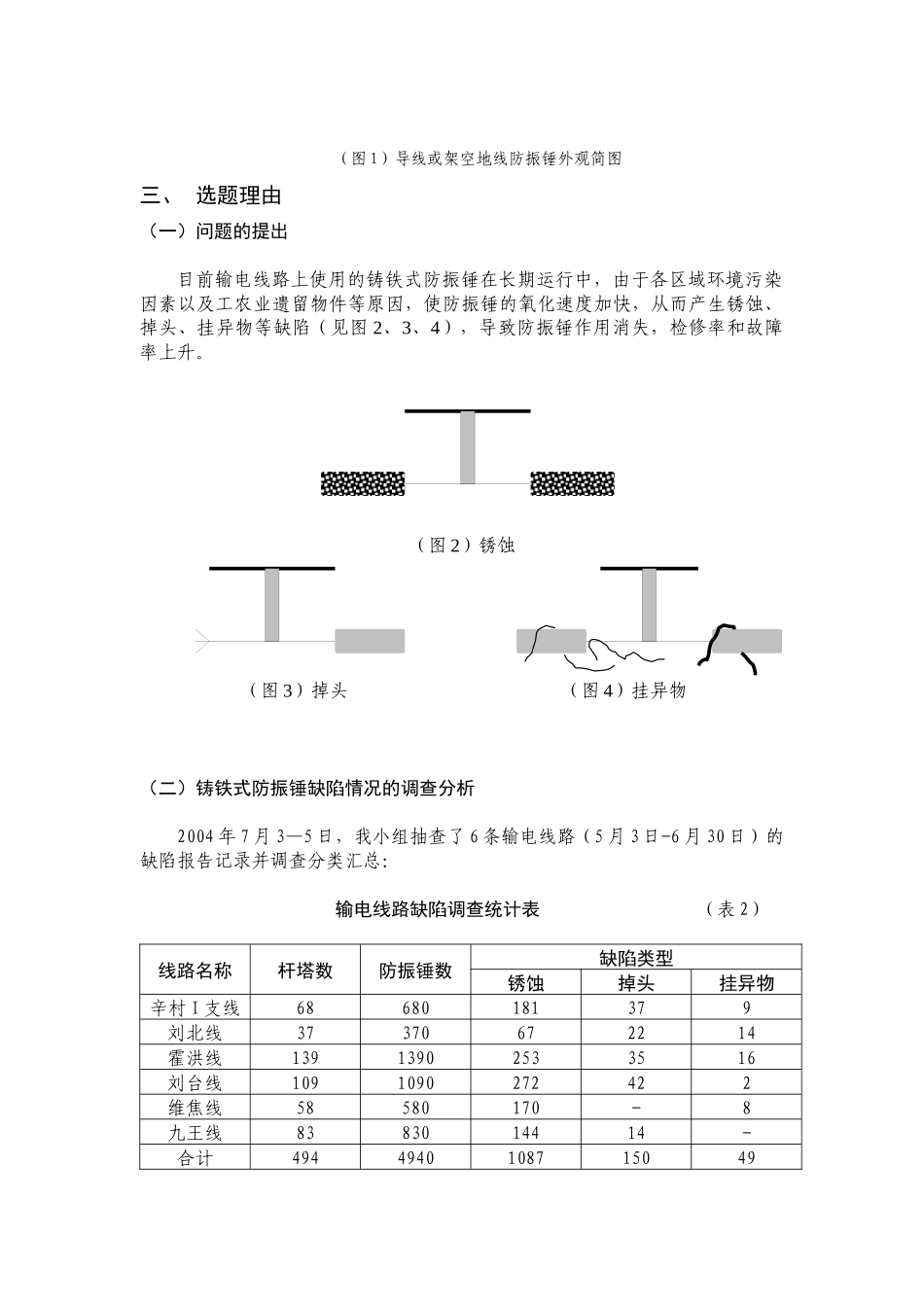

山西电力 QC 成果发表材料临汾输电 输电线路新型防振锤的研制发表人:武爱民 师秋平山西省电力公司临汾供电分公司输电工区科技厂 QC 小组二 OO 四年十二月锤 体钢绞线与锤体连接面导线或架空地线漏水孔钢绞线一、小组简介 (表 1)小组名称山西省电力公司临汾供电分公司输电工区科技厂 QC 小组课题类型创新型注册日期2004 年 6 月 26日注册号0414成立时间1996 年 2 月活动时间2004 年 7 月~12 月组 长吴万军出勤率100%课题指导李国光活动课题输电线路新型防振锤的研制序号姓 名年龄文化程度小组分工1吴万军39研究生组 长2卢 钢47大 专技术指导、协调3裴 毅38大 本技术指导、协调4李 勇41大 专研制、分析实施5李 霞42大 专研制、分析实施6武爱民36大 本研制、分析实施7李三虎34大 专研制、分析实施8师秋平36大 专资料整理、记录9李 涛31大 专实 施 记 录二、 设备简介山西省临汾输电工区担负着临汾全区 110kV—500kV 高压输电线路的运行维护和检修工作。管辖 66 条 1500km 输电线路,4654 基杆塔,防振锤的数量为54300 个。防振锤主要适用于 35kV—500kV 输电线路导线和架空地线上,它的作用是当导线或架空地线振动时,悬挂在导线或架空地线上的防振锤相对运动吸收了导线的振动能量,从而保护导线不会因外力振动而发生故障。由此可见,防振锤是保障输电线路安全运行的一种重要金具。(见图 1)(图 1)导线或架空地线防振锤外观简图 三、 选题理由(一)问题的提出目前输电线路上使用的铸铁式防振锤在长期运行中,由于各区域环境污染因素以及工农业遗留物件等原因,使防振锤的氧化速度加快,从而产生锈蚀、掉头、挂异物等缺陷(见图 2、3、4),导致防振锤作用消失,检修率和故障率上升。(图 2)锈蚀(图 3)掉头 (图 4)挂异物(二)铸铁式防振锤缺陷情况的调查分析2004 年 7 月 3—5 日,我小组抽查了 6 条输电线路(5 月 3 日-6 月 30 日)的缺陷报告记录并调查分类汇总: 输电线路缺陷调查统计表 (表 2)线路名称杆塔数防振锤数缺陷类型锈蚀掉头挂异物辛村 I 支线68680181379刘北线37370672214霍洪线13913902533516刘台线1091090272422维焦线58580170-8九王线8383014414-合计49449401087150491286百分比22%3%1%缺陷率26%完好率74%依据统计表画出饼分图:(图 5) 四、 设定课题目标(一) 目标值的确定防振锤的完好率由 74% 提高到 98%由柱图显示...
