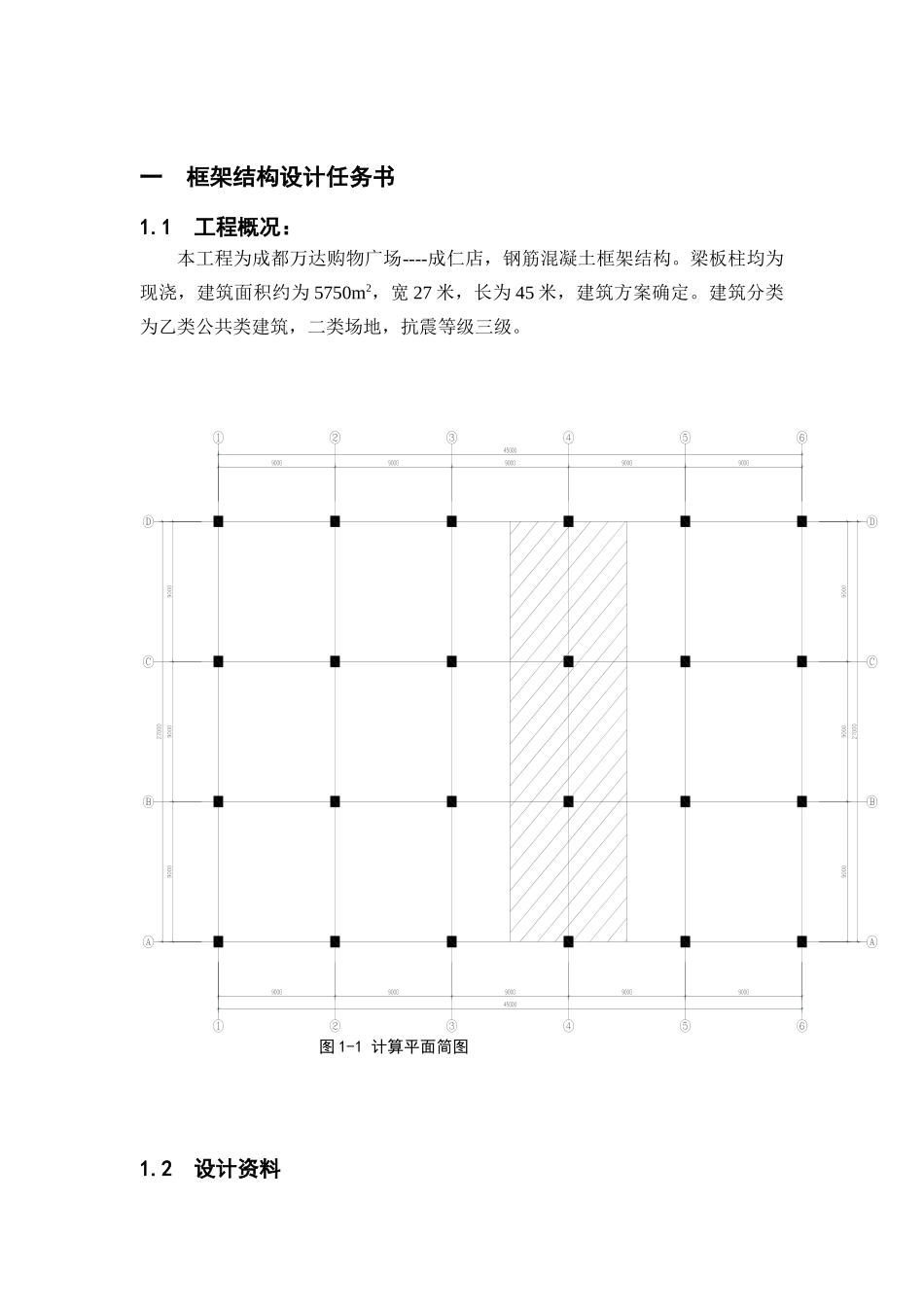

一 框架结构设计任务书1.1 工程概况：本工程为成都万达购物广场----成仁店，钢筋混凝土框架结构。梁板柱均为现浇，建筑面积约为 5750m2，宽 27 米，长为 45 米，建筑方案确定。建筑分类为乙类公共类建筑，二类场地，抗震等级三级。 图 1-1 计算平面简图1.2 设计资料1）气象条件：基本风压 3155KN/m2 2）抗震设防： 设防烈度 7 度 3）屋面做法： 20 厚水泥砂浆面层 一层油毡隔离层 40 厚挤塑聚苯板保温层 15 厚高分子防水卷材 20 厚 1:3 水泥砂浆找平1:6 水泥焦渣 1%找坡层，最薄处 30 厚 120 厚现浇钢筋混凝土板 粉底 4）楼面做法： 8~13 厚铺地砖面层 100 厚钢筋砼楼板 吊顶 1.3 设计内容 1)确定梁柱截面尺寸及框架计算简图 2)荷载计算3)框架纵横向侧移计算；4)框架在水平及竖向力作用下的内力分析；5)内力组合及截面设计；6)节点验算。二 框架结构布置及结构计算简图确定2.1 梁柱截面的确定通过查阅规范，知抗震等级为 3 级，允许轴压比为[μ]=0.85由经验知 n=12~14kn/m2 取 n=13kn/m2拟定轴向压力设计值 N=n •A=13kn/m2×81m2×5=5265KN拟 定 柱 的 混 凝 土 等 级 为 C30 ， fc=14.3N/mm2 柱 子 尺 寸 拟 定700mm×700mmμ= ==0.75<[μ]=0.85 满足初步确定截面尺寸如下：柱：b×h=700mm×700mm 梁 （ BC跨 、 CE 、 EF跨 ） =L/12=9000/12=750mm 取h=800mm，b=400mm纵梁=L/12=9000/15=600mm 取 h=600mm，b=300mm 现浇板厚取 h=120mm2.2 结构计算简图结构计算简图如下：图 2-1 结构计算简图图 2-2 平面计算简图三 荷载计算：3.1 恒载标准值计算1）①屋面板恒荷载标准值20 厚 1:3 水泥砂浆面层 0.02×20 =0.4 KN/M 2一层油毡隔离层 0.05 KN/M 240 厚挤塑苯板保温层 0.04×0.5 =0.02 KN/M 2 15 厚高分子防水卷材 0.04KN/M 220 厚 1:3 水泥砂浆找平 0.02×20 =0.4 KN/M 21:6 水泥渣 1%找坡层最薄处 30 厚（0.03+0.045）/2×14=0.525 KN/M 2120 厚现浇钢筋混凝土板 0.12×25=3 KN/M 212 厚板底抹灰 0.012×20=0.24 KN/M 2 合计 4.675 KN/M 2 屋面板传递给边柱的集中荷载： 4.675×1.5×9=63KN 中柱的集中荷载： 4.675×3×9=126.23KN② 屋顶次梁恒载标准值 单向板传给次梁的荷载 4.675×3=14.025 KN/M 次梁自重 0.3×(0.6-0.12)) ×25=3.6 KN/M 次梁粉刷 （0.6-0.12）×0.02×17×2=0...
