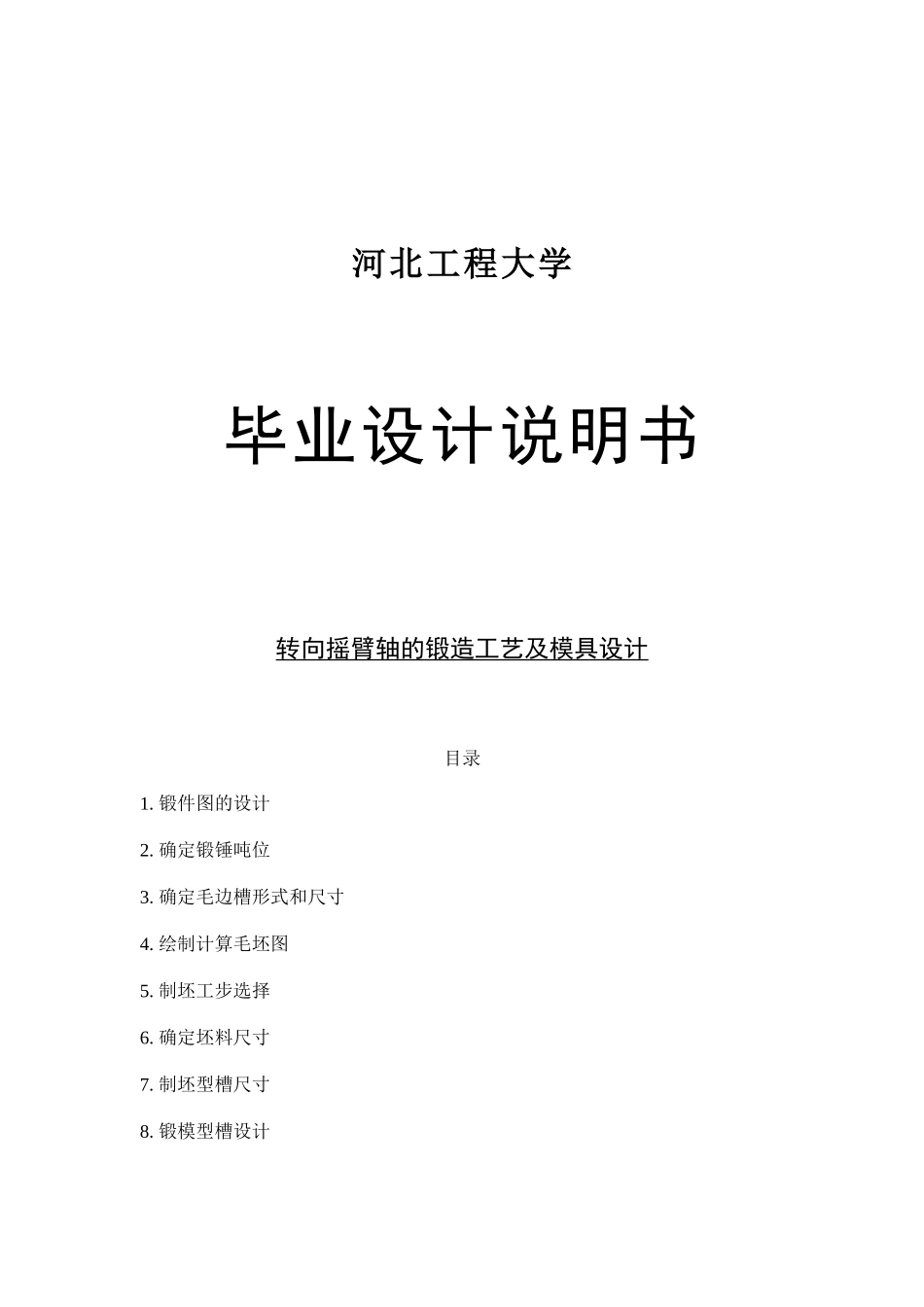

河北工程大学 毕业设计说明书转向摇臂轴的锻造工艺及模具设计目录1. 锻件图的设计2. 确定锻锤吨位3. 确定毛边槽形式和尺寸4. 绘制计算毛坯图5. 制坯工步选择6. 确定坯料尺寸7. 制坯型槽尺寸8. 锻模型槽设计9、锻前加热、锻后冷却及热处理要求10、参考文献第一章 综述 锻造的根本目的是活的所欲形状和尺寸的锻件，同时其性能和组织要符合一定的技术要求。它是在一定的温度条件下，用工具或模具对坯料施加外力，是金属发生塑性流动，从而使坯料发生提及的转移和形状的变化，获得所需要的锻件。 锻件可分为自由锻，模锻和特殊成型方法三大类：自由锻是在锻锤或压力机上使用简单或通用的模具是坯料变形获得所需形状和性能的锻件。它适用于单件或小批量生产。模锻事在锻锤压力机上使用专门的模具是坯料在模膛中成型获得所需形状和尺寸的锻件。它适用于成批或大批量生产，按照变形情况的不同，有区分为开式模锻，闭式模锻，挤压和体积精压等，特殊成形的方法通常用专用设备，使用专门的工具或模具使坯料成形，获得所需的形状和尺寸的锻件，它适用于产品的专业化生产。目前，生产中采用的特殊成型方法有电墩，辊轧，旋转锻造，摆动碾压，多向模锻和超塑性锻造等。 平锻机属于曲柄压力机类设备，所以它具有热模锻压力机模锻的一切特点，如行程固定，滑块工作速度与位移保持严格的运动学关系，锻件高度方向尺寸稳定性好；震动小，不需要庞大的设备基础；可用组合式、镶块式锻模。平锻机上模锻的工艺特点1、平锻机上模锻的优缺点模锻锤的锤头、热模锻压力机的滑块都是上、下往复运动的，但它们的装模空间高度有限，因此，不能锻造很长的锻件。如果长锻件仅局部镦粗，而其较长的杆部不须变形，则可将棒料水平放置在平锻机上，以局部变形的方式锻出粗大部分。平锻机有两个工作部分，即主滑块和夹紧滑块。其中，主滑块作水平运动，而夹紧滑块的运动方向随平锻机种类而变。垂直分模平锻机的夹紧滑块作水平运动，水平分模平锻机的夹紧滑块作上、下运动。装于平锻机主滑块上的模具称为凸模（或冲头），装于夹紧滑块上的模具称为活动凹模，另一半凹模固定在机身上，因此称为固定凹模。所以，平锻模有两个分模面，一个在冲头和凹模之间，另一个在两块凹模之间。平锻工艺的实质就是用可分的凹模将坯料的一部分夹紧，而用冲头将坯料的另一部分镦粗、成形和冲孔，最后锻出锻件。在平锻机上不仅能锻出局部粗大的长杆件，而且可以锻出带盲孔的短轴类锻件，还...
