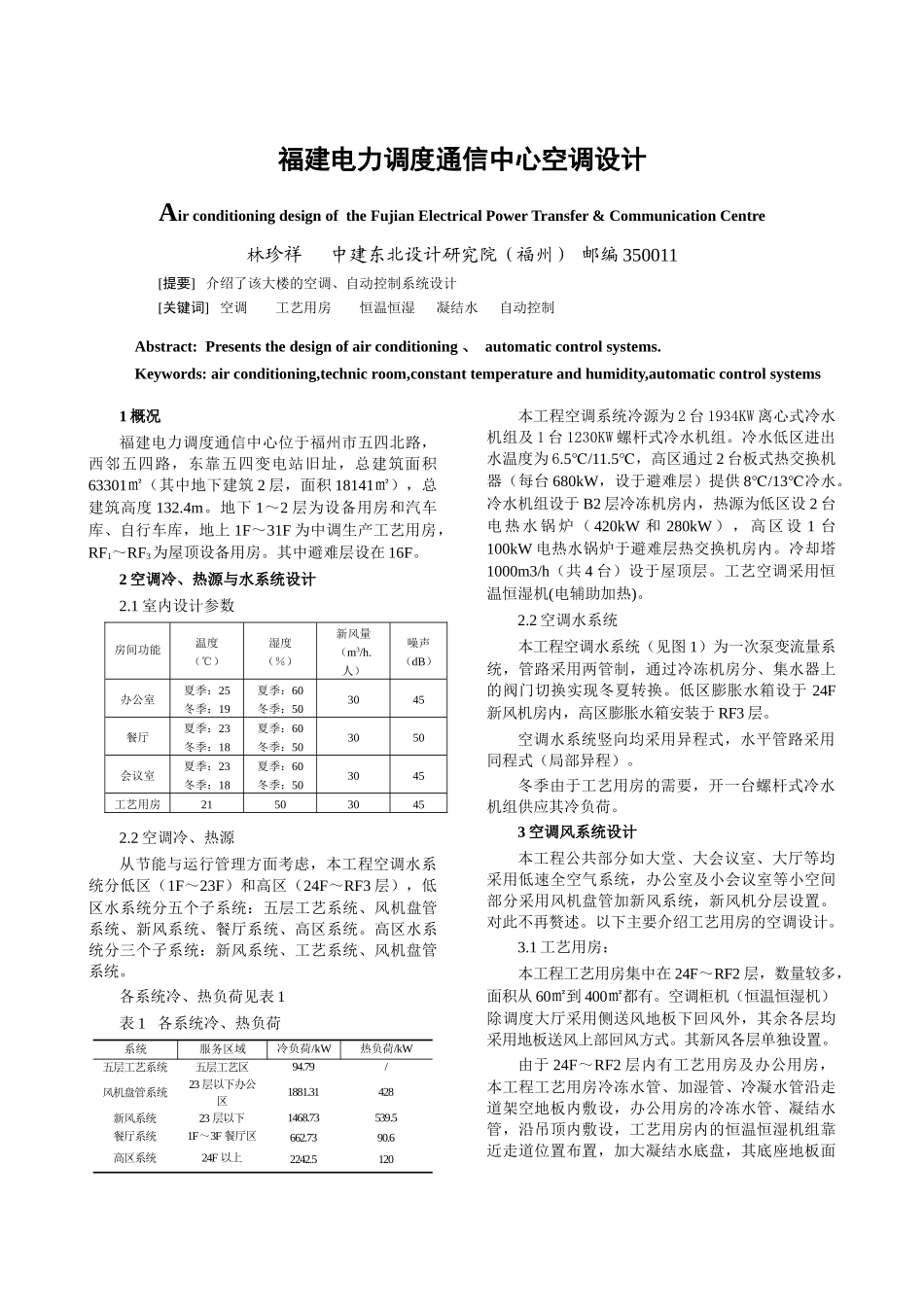

福建电力调度通信中心空调设计 Air conditioning design of the Fujian Electrical Power Transfer & Communication Centre林珍祥 中建东北设计研究院（福州） 邮编 350011 [提要] 介绍了该大楼的空调、自动控制系统设计[关键词] 空调 工艺用房 恒温恒湿 凝结水 自动控制Abstract: Presents the design of air conditioning 、 automatic control systems.Keywords: air conditioning,technic room,constant temperature and humidity,automatic control systems1 概况福建电力调度通信中心位于福州市五四北路，西邻五四路，东靠五四变电站旧址，总建筑面积63301㎡（其中地下建筑 2 层，面积 18141㎡），总建筑高度 132.4m。地下 1～2 层为设备用房和汽车库、自行车库，地上 1F～31F 为中调生产工艺用房，RF1～RF3为屋顶设备用房。其中避难层设在 16F。2 空调冷、热源与水系统设计2.1 室内设计参数房间功能温度（℃）湿度（％）新风量（m3/h.人）噪声（dB）办公室夏季：25冬季：19夏季：60冬季：503045餐厅夏季：23冬季：18夏季：60冬季：503050会议室夏季：23冬季：18夏季：60冬季：503045工艺用房215030452.2 空调冷、热源从节能与运行管理方面考虑，本工程空调水系统分低区（1F～23F）和高区（24F～RF3 层），低区水系统分五个子系统：五层工艺系统、风机盘管系统、新风系统、餐厅系统、高区系统。高区水系统分三个子系统：新风系统、工艺系统、风机盘管系统。各系统冷、热负荷见表 1 表 1 各系统冷、热负荷系统服务区域冷负荷/kW热负荷/kW五层工艺系统五层工艺区94.79/风机盘管系统23 层以下办公区1881.31428新风系统23 层以下1468.73539.5餐厅系统1F～3F 餐厅区662.7390.6高区系统24F 以上2242.5120本工程空调系统冷源为 2 台 1934KW 离心式冷水机组及 1 台 1230KW 螺杆式冷水机组。冷水低区进出水温度为 6.5/11.5℃℃，高区通过 2 台板式热交换机器（每台 680kW，设于避难层）提供 8/13℃℃冷水。冷水机组设于 B2 层冷冻机房内，热源为低区设 2 台电 热 水 锅 炉 （ 420kW 和 280kW ） ， 高 区 设 1 台100kW 电热水锅炉于避难层热交换机房内。冷却塔1000m3/h（共 4 台）设于屋顶层。工艺空调采用恒温恒湿机(电辅助加热)。2.2 空调水系统本工程空调水系统（见图 1）为一次泵变流量系统，管路采用两管制，通过冷冻机房分、集水器上的阀...
