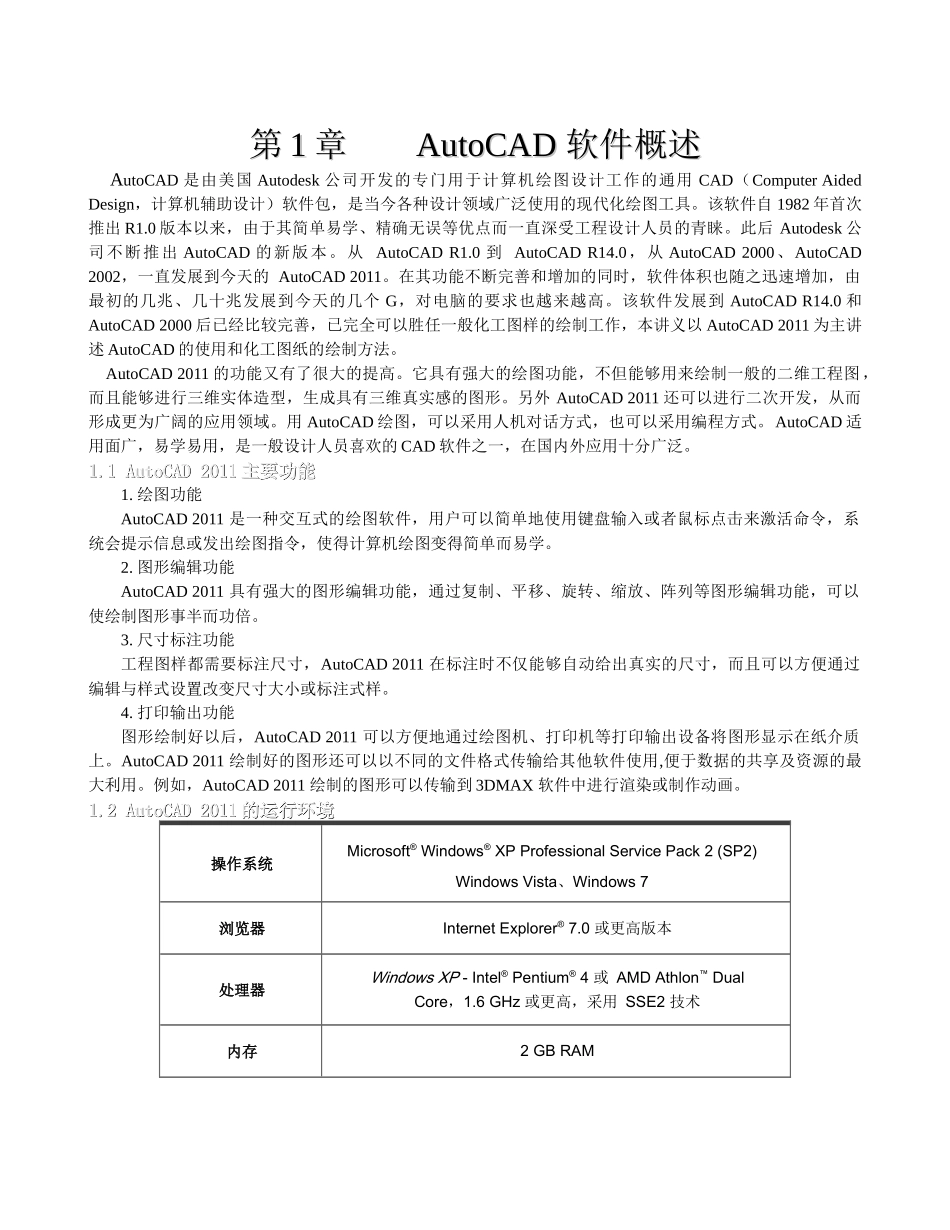

第第 11 章章 AutoCAD AutoCAD 软件概述软件概述 AutoCAD 是由美国 Autodesk 公司开发的专门用于计算机绘图设计工作的通用 CAD（Computer Aided Design，计算机辅助设计）软件包，是当今各种设计领域广泛使用的现代化绘图工具。该软件自 1982 年首次推出 R1.0 版本以来，由于其简单易学、精确无误等优点而一直深受工程设计人员的青睐。此后 Autodesk 公司不断推出 AutoCAD 的新版本。从 AutoCAD R1.0 到 AutoCAD R14.0，从 AutoCAD 2000、AutoCAD 2002，一直发展到今天的 AutoCAD 2011。在其功能不断完善和增加的同时，软件体积也随之迅速增加，由最初的几兆、几十兆发展到今天的几个 G，对电脑的要求也越来越高。该软件发展到 AutoCAD R14.0 和AutoCAD 2000 后已经比较完善，已完全可以胜任一般化工图样的绘制工作，本讲义以 AutoCAD 2011 为主讲述 AutoCAD 的使用和化工图纸的绘制方法。 AutoCAD 2011 的功能又有了很大的提高。它具有强大的绘图功能，不但能够用来绘制一般的二维工程图，而且能够进行三维实体造型，生成具有三维真实感的图形。另外 AutoCAD 2011 还可以进行二次开发，从而形成更为广阔的应用领域。用 AutoCAD 绘图，可以采用人机对话方式，也可以采用编程方式。AutoCAD 适用面广，易学易用，是一般设计人员喜欢的 CAD 软件之一，在国内外应用十分广泛。 1.1 AutoCAD 20111.1 AutoCAD 2011 主要功能主要功能 1. 绘图功能AutoCAD 2011 是一种交互式的绘图软件，用户可以简单地使用键盘输入或者鼠标点击来激活命令，系统会提示信息或发出绘图指令，使得计算机绘图变得简单而易学。2. 图形编辑功能AutoCAD 2011 具有强大的图形编辑功能，通过复制、平移、旋转、缩放、阵列等图形编辑功能，可以使绘制图形事半而功倍。3. 尺寸标注功能工程图样都需要标注尺寸，AutoCAD 2011 在标注时不仅能够自动给出真实的尺寸，而且可以方便通过编辑与样式设置改变尺寸大小或标注式样。4. 打印输出功能图形绘制好以后，AutoCAD 2011 可以方便地通过绘图机、打印机等打印输出设备将图形显示在纸介质上。AutoCAD 2011 绘制好的图形还可以以不同的文件格式传输给其他软件使用,便于数据的共享及资源的最大利用。例如，AutoCAD 2011 绘制的图形可以传输到 3DMAX 软件中进行渲染或制作动画。1.2 AutoCAD 20111.2 AutoCAD 2011 的运行环境的运行环境 操作系统Microsof...
