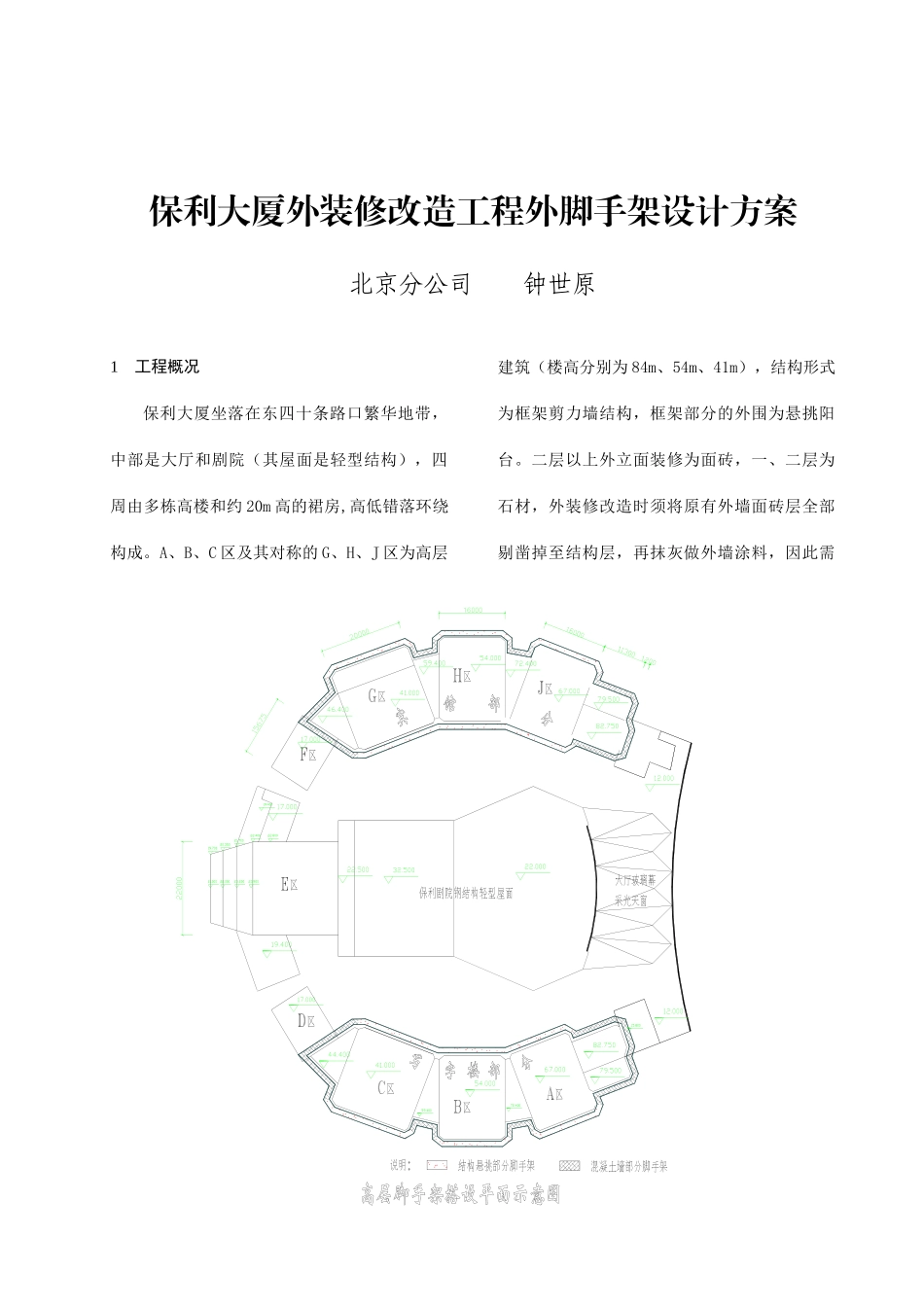

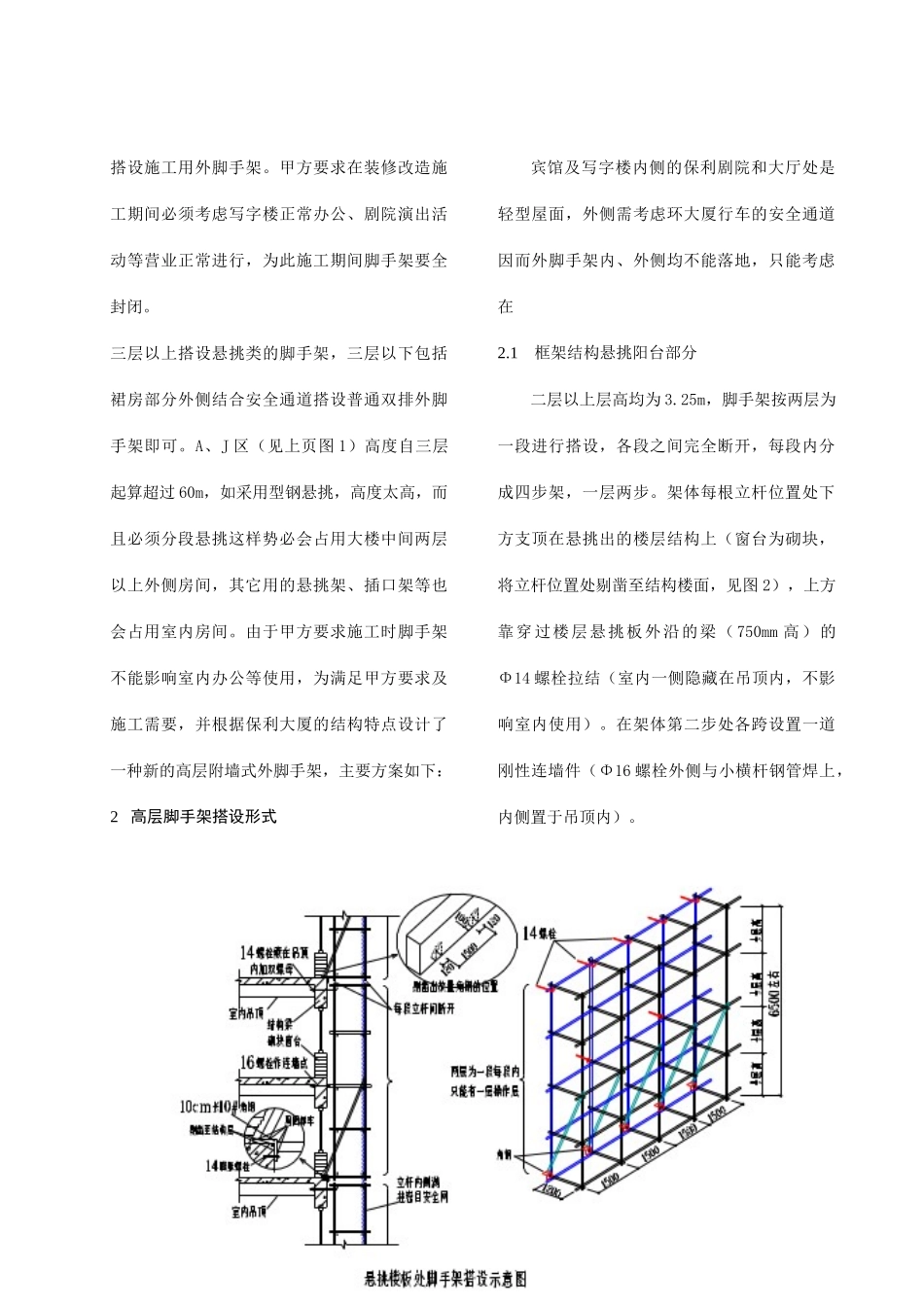

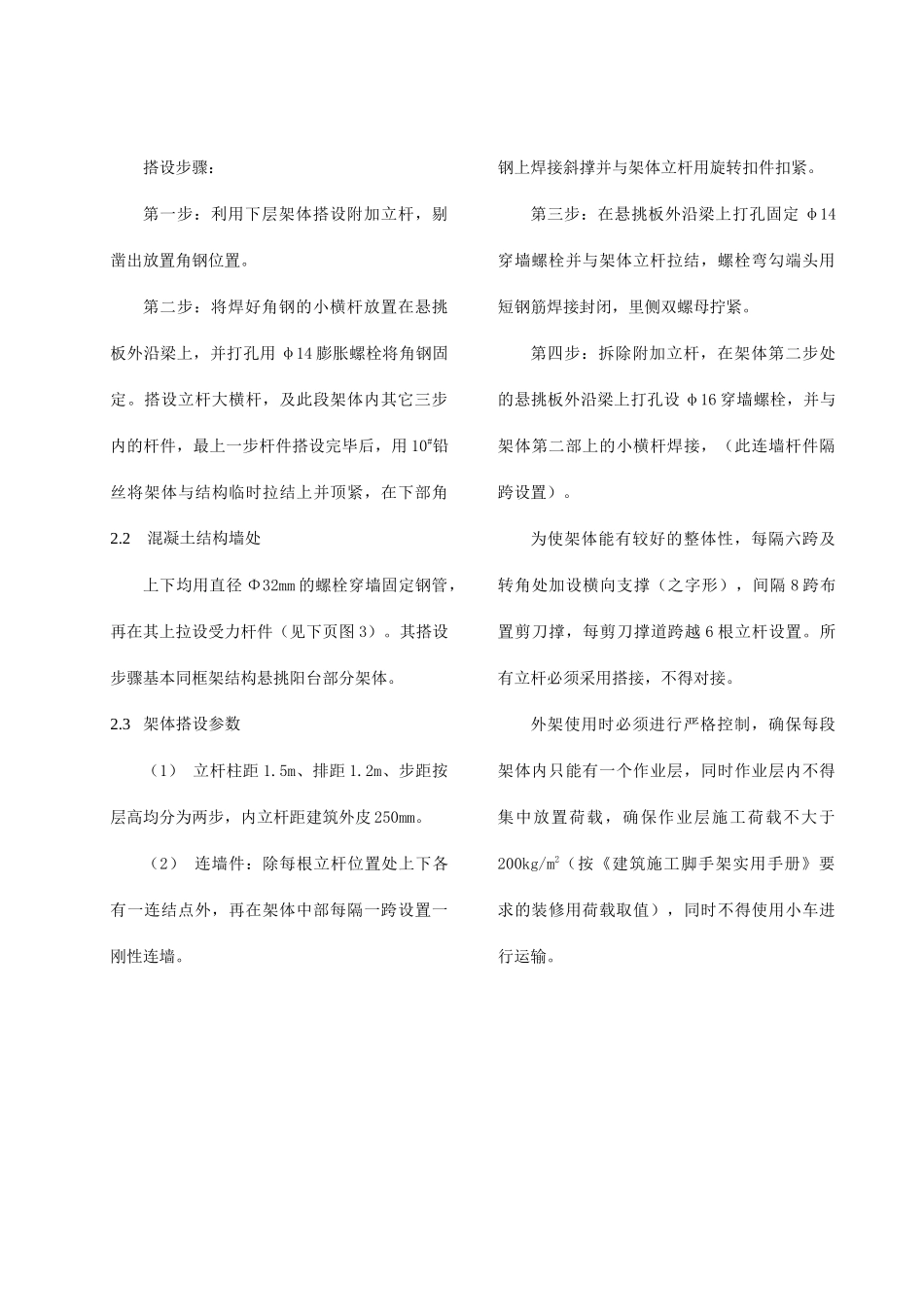

保利大厦外装修改造工程外脚手架设计方案北京分公司 钟世原1 工程概况保利大厦坐落在东四十条路口繁华地带，中部是大厅和剧院（其屋面是轻型结构），四周由多栋高楼和约 20m 高的裙房,高低错落环绕构成。A、B、C 区及其对称的 G、H、J 区为高层建筑（楼高分别为 84m、54m、41m），结构形式为框架剪力墙结构，框架部分的外围为悬挑阳台。二层以上外立面装修为面砖，一、二层为石材，外装修改造时须将原有外墙面砖层全部剔凿掉至结构层，再抹灰做外墙涂料，因此需搭设施工用外脚手架。甲方要求在装修改造施工期间必须考虑写字楼正常办公、剧院演出活动等营业正常进行，为此施工期间脚手架要全封闭。宾馆及写字楼内侧的保利剧院和大厅处是轻型屋面，外侧需考虑环大厦行车的安全通道因而外脚手架内、外侧均不能落地，只能考虑在三层以上搭设悬挑类的脚手架，三层以下包括裙房部分外侧结合安全通道搭设普通双排外脚手架即可。A、J 区（见上页图 1）高度自三层起算超过 60m，如采用型钢悬挑，高度太高，而且必须分段悬挑这样势必会占用大楼中间两层以上外侧房间，其它用的悬挑架、插口架等也会占用室内房间。由于甲方要求施工时脚手架不能影响室内办公等使用，为满足甲方要求及施工需要，并根据保利大厦的结构特点设计了一种新的高层附墙式外脚手架，主要方案如下：2 高层脚手架搭设形式2.1 框架结构悬挑阳台部分二层以上层高均为 3.25m，脚手架按两层为一段进行搭设，各段之间完全断开，每段内分成四步架，一层两步。架体每根立杆位置处下方支顶在悬挑出的楼层结构上（窗台为砌块，将立杆位置处剔凿至结构楼面，见图 2），上方靠穿过楼层悬挑板外沿的梁（750mm 高）的Φ14 螺栓拉结（室内一侧隐藏在吊顶内，不影响室内使用）。在架体第二步处各跨设置一道刚性连墙件（Φ16 螺栓外侧与小横杆钢管焊上，内侧置于吊顶内）。搭设步骤：第一步：利用下层架体搭设附加立杆，剔凿出放置角钢位置。第二步：将焊好角钢的小横杆放置在悬挑板外沿梁上，并打孔用 φ14 膨胀螺栓将角钢固定。搭设立杆大横杆，及此段架体内其它三步内的杆件，最上一步杆件搭设完毕后，用 10#铅丝将架体与结构临时拉结上并顶紧，在下部角钢上焊接斜撑并与架体立杆用旋转扣件扣紧。第三步：在悬挑板外沿梁上打孔固定 φ14穿墙螺栓并与架体立杆拉结，螺栓弯勾端头用短钢筋焊接封闭，里侧双螺母拧紧。第四步：拆除附加立杆，在架体第二步处的悬挑板外沿梁上打孔设 ...
