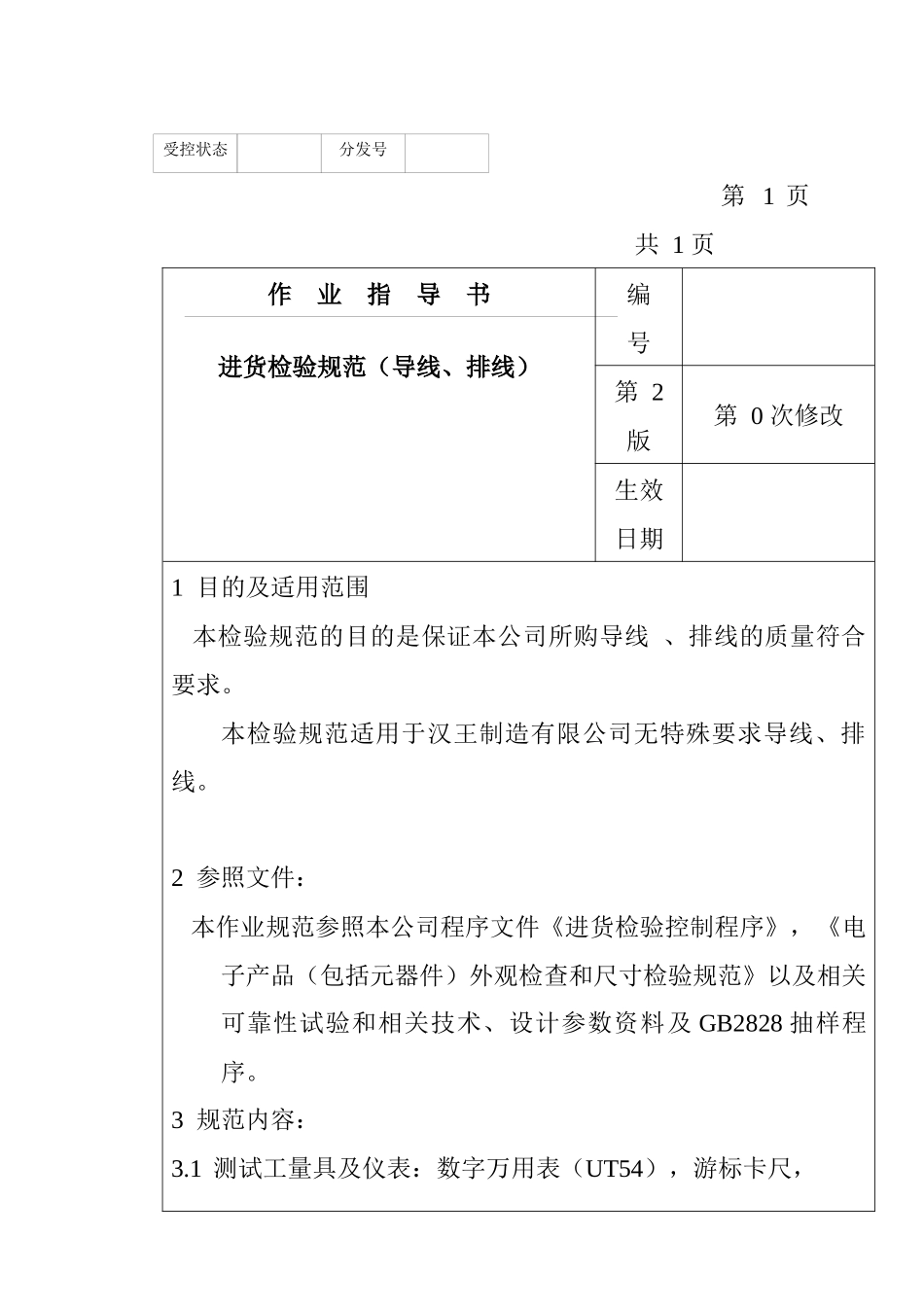

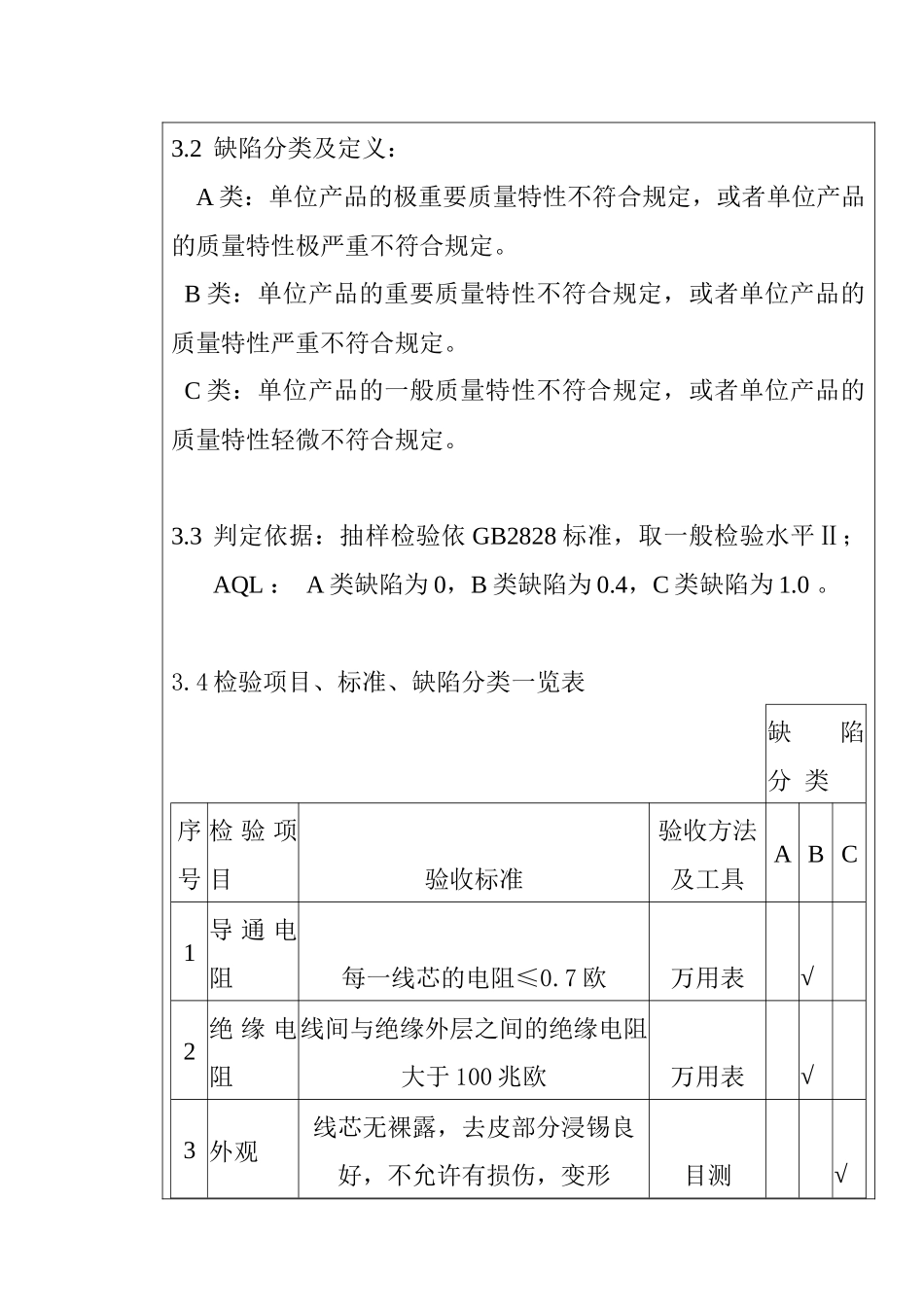

第 1 页 共 1 页作 业 指 导 书 进货检验规范（导线、排线）编 号第 2 版第 0 次修改生效日期1 目的及适用范围 本检验规范的目的是保证本公司所购导线 、排线的质量符合要求。本检验规范适用于汉王制造有限公司无特殊要求导线、排线。2 参照文件： 本作业规范参照本公司程序文件《进货检验控制程序》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计参数资料及 GB2828 抽样程序。3 规范内容：3.1 测试工量具及仪表：数字万用表（UT54），游标卡尺，受控状态分发号3.2 缺陷分类及定义：A 类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。 B 类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。 C 类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。3.3 判定依据：抽样检验依 GB2828 标准，取一般检验水平Ⅱ；AQL ： A 类缺陷为 0，B 类缺陷为 0.4，C 类缺陷为 1.0 。3.4 检验项目、标准、缺陷分类一览表缺 陷 分 类序号检 验 项目验收标准验收方法及工具A B C1导 通 电阻每一线芯的电阻≤0.7 欧万用表 √ 2绝 缘 电阻线间与绝缘外层之间的绝缘电阻大于 100 兆欧万用表√3 外观线芯无裸露，去皮部分浸锡良好，不允许有损伤，变形目测 √4外 观 尺寸线芯，剥头的长度，线径等应符合设计文件要求游标卡尺 √5 颜色符合要求且无色差目测 √ 6包装包装良好,随附出厂时间及检验合格证目测 √ 4相关记录与表格 《进货检验报告》 HWM-QR099- 批 准 人签名审 核 人签名制定人签名批 准 日期审 核 日期制定日期
