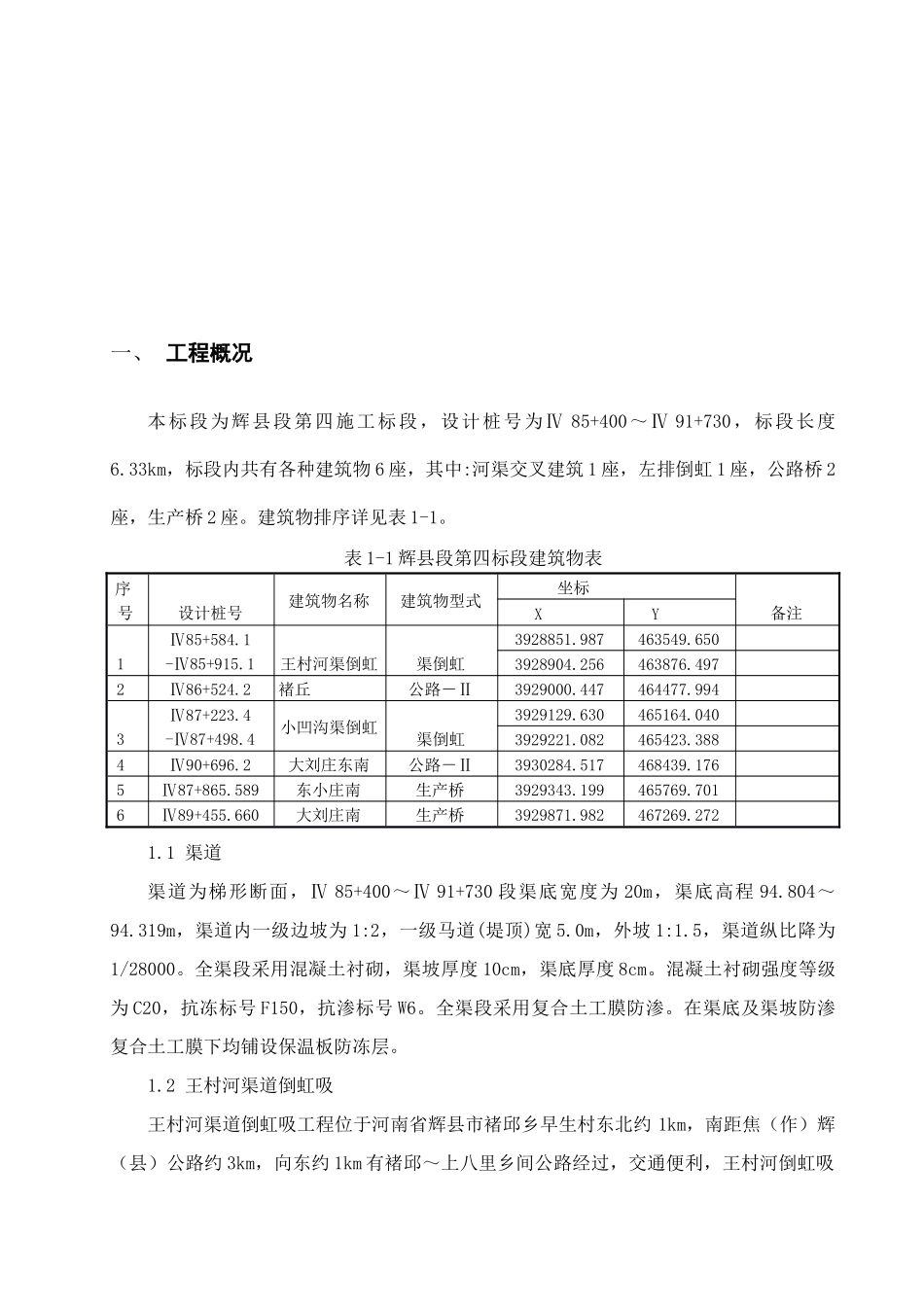

一、 工程概况本标段为辉县段第四施工标段，设计桩号为Ⅳ 85+400～Ⅳ 91+730，标段长度6.33km，标段内共有各种建筑物 6 座，其中:河渠交叉建筑 1 座，左排倒虹 1 座，公路桥 2座，生产桥 2 座。建筑物排序详见表 1-1。表 1-1 辉县段第四标段建筑物表序 号设计桩号建筑物名称建筑物型式坐标备注XY1Ⅳ85+584.1-Ⅳ85+915.1王村河渠倒虹渠倒虹3928851.987463549.6503928904.256463876.4972Ⅳ86+524.2褚丘公路－Ⅱ3929000.447464477.9943Ⅳ87+223.4-Ⅳ87+498.4小凹沟渠倒虹渠倒虹3929129.630465164.0403929221.082465423.3884Ⅳ90+696.2大刘庄东南公路－Ⅱ3930284.517468439.1765Ⅳ87+865.589东小庄南生产桥3929343.199465769.7016Ⅳ89+455.660大刘庄南生产桥3929871.982467269.2721.1 渠道渠道为梯形断面，Ⅳ 85+400～Ⅳ 91+730 段渠底宽度为 20m，渠底高程 94.804～94.319m，渠道内一级边坡为 1:2，一级马道(堤顶)宽 5.0m，外坡 1:1.5，渠道纵比降为1/28000。全渠段采用混凝土衬砌，渠坡厚度 10cm，渠底厚度 8cm。混凝土衬砌强度等级为 C20，抗冻标号 F150，抗渗标号 W6。全渠段采用复合土工膜防渗。在渠底及渠坡防渗复合土工膜下均铺设保温板防冻层。1.2 王村河渠道倒虹吸王村河渠道倒虹吸工程位于河南省辉县市褚邱乡早生村东北约 1km，南距焦（作）辉（县）公路约 3km，向东约 1km 有褚邱～上八里乡间公路经过，交通便利，王村河倒虹吸位于辉县段，进口渐变段起点桩号为总干渠Ⅳ 85+584.1，出口渐变段终点桩号为总干渠Ⅳ 85+915.1，建筑物总长 331m，其中管身长 200m。倒虹吸设计流量 260m3/s，加大流量310m3/s，设计水头 0.15m。王村河渠道倒虹吸由进口渐变段、进口检修闸、管身段、出口控制闸和出口渐变段组成。进口渐变段，长 45m，采用底板与侧墙分离的钢筋混凝土结构形式。采用直线扭曲面，边坡系数由 2.0-0；底板宽由 20.0m-32.42m，即渐变段始端为贴坡式挡土墙，末端采用半重力式挡土墙，墙高 10.583m。进口检修闸，为一开敞式钢筋混凝土结构。闸室段顺水流方向长 13m，闸室共 4 孔，分为两联，一联 2 孔，闸室单孔净宽 6.5m，垂直水流方向宽度为 36.82m。检修闸采用平板钢闸门，起吊设备为台车。闸室两岸各设一窄深式检修门库。倒虹吸管身段，管身顺水流方向水平投影总长 200m。管身段由进口斜管段、水平段和出口斜管段组成，管身进口段斜坡坡率为 1：5.907。管身水平段长 162m，管...
