三、舞台机械工程单项设备技术规格与要求VIP免费

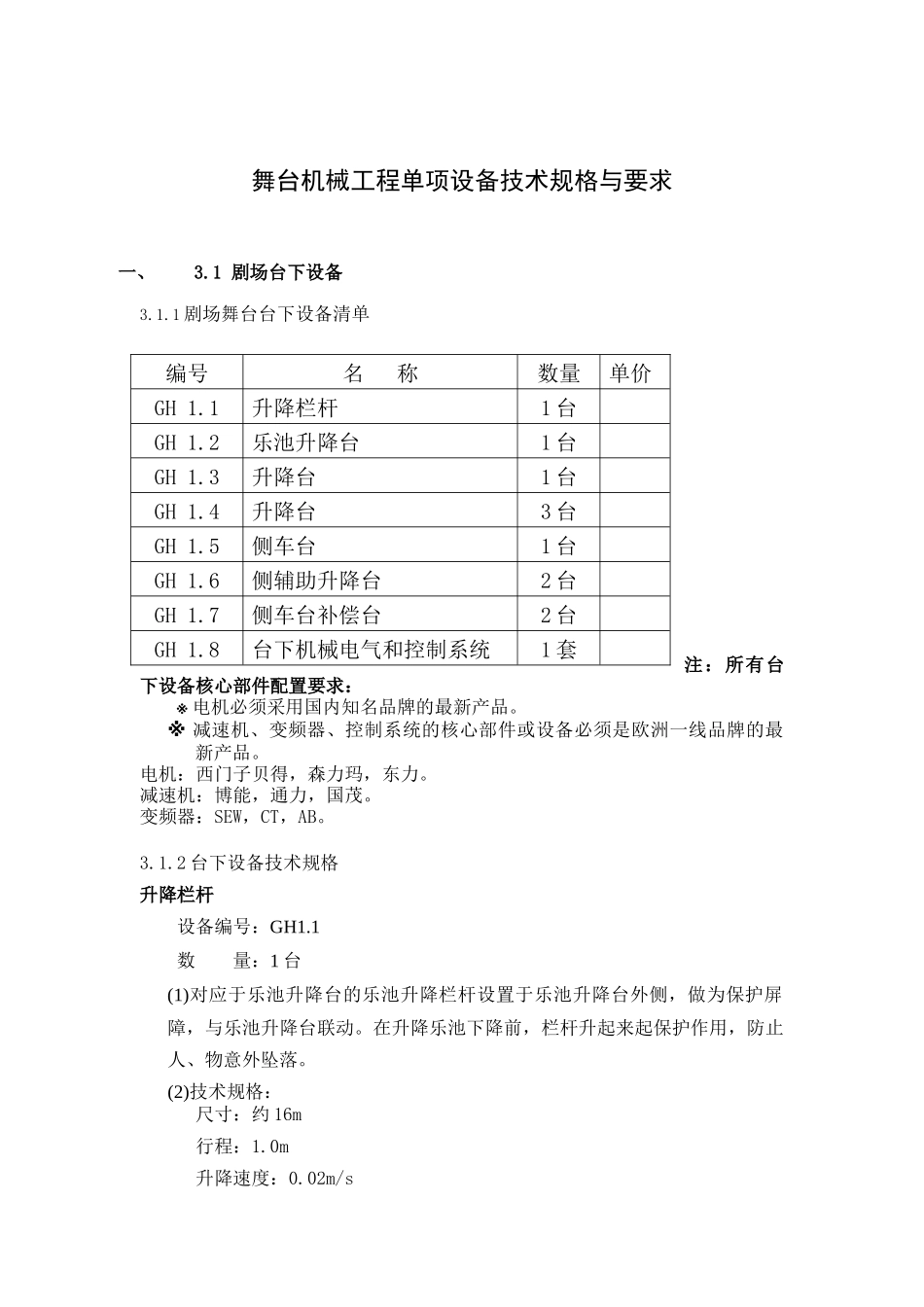

三、舞台机械工程单项设备技术规格与要求_第1页
1/18

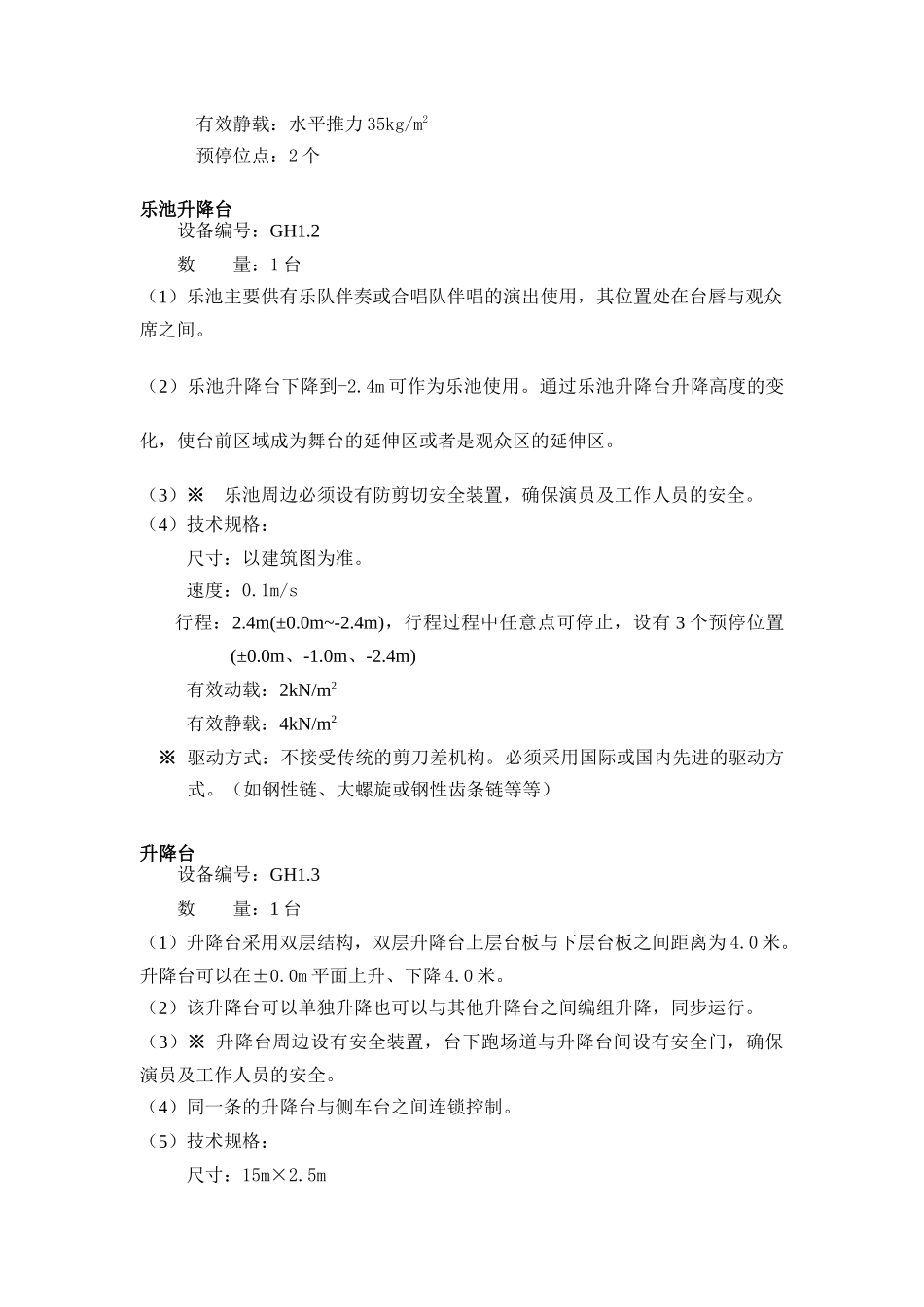

三、舞台机械工程单项设备技术规格与要求_第2页
2/18

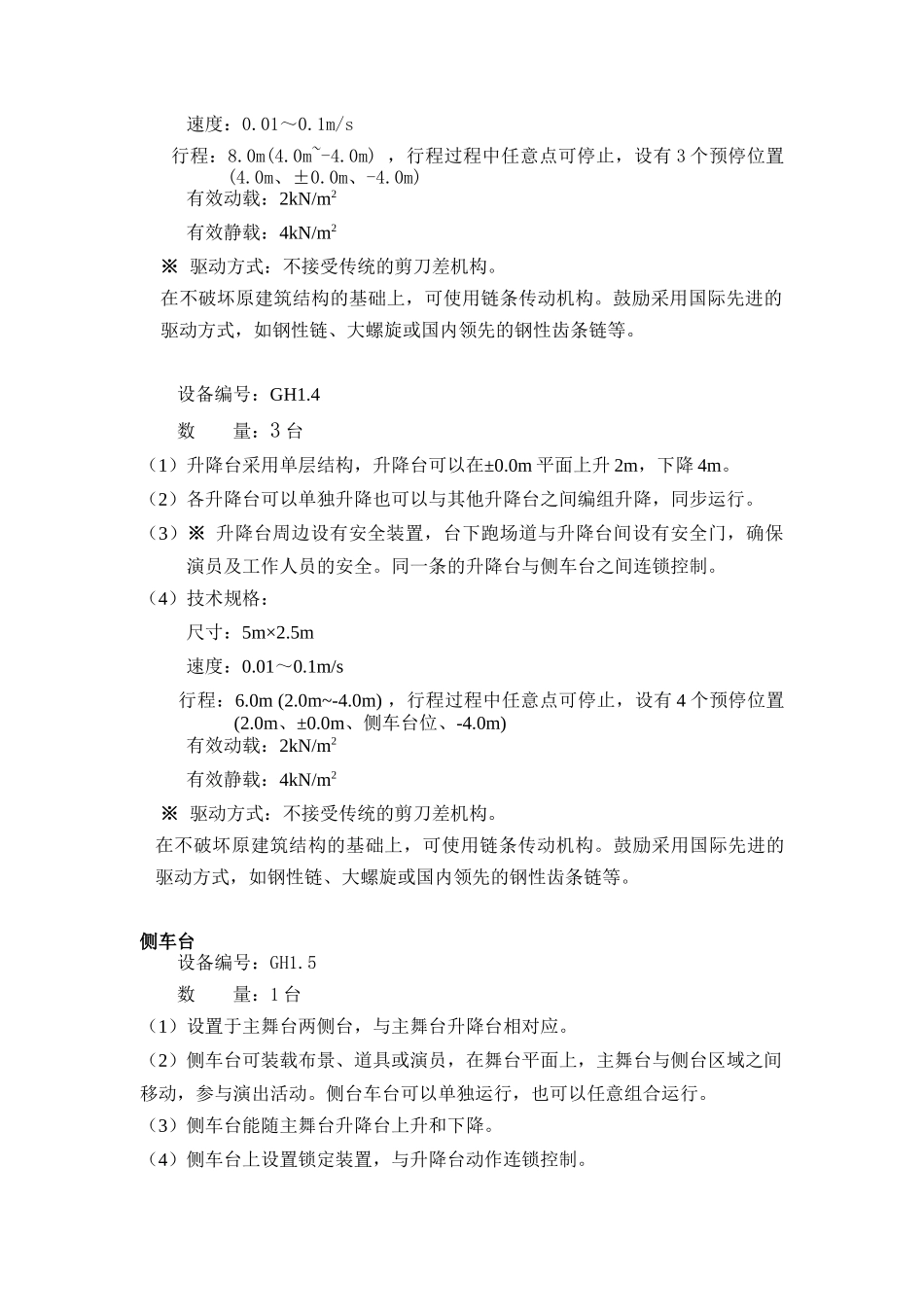

三、舞台机械工程单项设备技术规格与要求_第3页
3/18
舞台机械工程单项设备技术规格与要求一、3.1 剧场台下设备3.1.1 剧场舞台台下设备清单注:所有台下设备核心部件配置要求:※ 电机必须采用国内知名品牌的最新产品。※ 减速机、变频器、控制系统的核心部件或设备必须是欧洲一线品牌的最新产品。电机:西门子贝得,森力玛,东力。减速机:博能,通力,国茂。变频器:SEW,CT,AB。3.1.2 台下设备技术规格升降栏杆设备编号:GH1.1数 量:1 台(1)对应于乐池升降台的乐池升降栏杆设置于乐池升降台外侧,做为保护屏障,与乐池升降台联动。在升降乐池下降前,栏杆升起来起保护作用,防止人、物意外坠落。(2)技术规格:尺寸:约 16m行程:1.0m升降速度:0.02m/s编号名 称数量单价GH 1.1升降栏杆1 台GH 1.2乐池升降台1 台GH 1.3升降台1 台GH 1.4升降台3 台GH 1.5侧车台1 台GH 1.6侧辅助升降台2 台GH 1.7侧车台补偿台2 台GH 1.8台下机械电气和控制系统1 套有效静载:水平推力 35kg/m2预停位点:2 个乐池升降台设备编号:GH1.2数 量:1 台(1)乐池主要供有乐队伴奏或合唱队伴唱的演出使用,其位置处在台唇与观众席之间。(2)乐池升降台下降到-2.4m 可作为乐池使用。通过乐池升降台升降高度的变化,使台前区域成为舞台的延伸区或者是观众区的延伸区。(3)※ 乐池周边必须设有防剪切安全装置,确保演员及工作人员的安全。(4)技术规格:尺寸:以建筑图为准。速度:0.1m/s行程:2.4m(±0.0m~-2.4m),行程过程中任意点可停止,设有 3 个预停位置(±0.0m、-1.0m、-2.4m)有效动载:2kN/m2有效静载:4kN/m2※ 驱动方式:不接受传统的剪刀差机构。必须采用国际或国内先进的驱动方式。(如钢性链、大螺旋或钢性齿条链等等)升降台设备编号:GH1.3数 量:1 台(1)升降台采用双层结构,双层升降台上层台板与下层台板之间距离为 4.0 米。升降台可以在±0.0m 平面上升、下降 4.0 米。(2)该升降台可以单独升降也可以与其他升降台之间编组升降,同步运行。(3)※ 升降台周边设有安全装置,台下跑场道与升降台间设有安全门,确保演员及工作人员的安全。(4)同一条的升降台与侧车台之间连锁控制。(5)技术规格:尺寸:15m×2.5m速度:0.01~0.1m/s行程:8.0m(4.0m~-4.0m) ,行程过程中任意点可停止,设有 3 个预停位置(4.0m、±0.0m、-4.0m)有效动载:2kN/m2有效静载:4kN/m2※ 驱动方式:不接受传统的剪刀差机构。在不破坏原建筑结构的基础上,可使用链条传动机构。...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

三、舞台机械工程单项设备技术规格与要求
