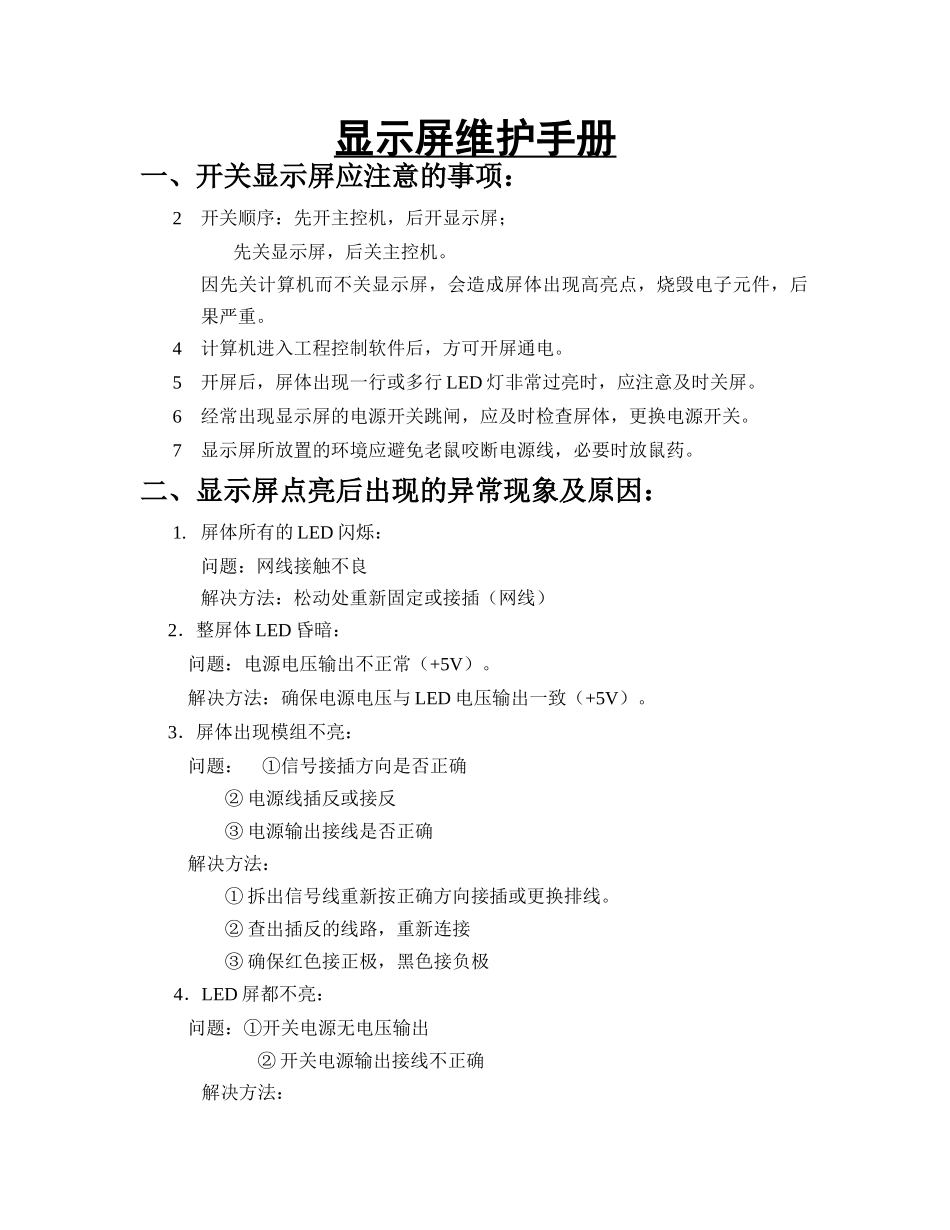

显示屏维护手册一、开关显示屏应注意的事项：2开关顺序：先开主控机，后开显示屏； 先关显示屏，后关主控机。因先关计算机而不关显示屏，会造成屏体出现高亮点，烧毁电子元件，后果严重。4计算机进入工程控制软件后，方可开屏通电。5开屏后，屏体出现一行或多行 LED 灯非常过亮时，应注意及时关屏。6经常出现显示屏的电源开关跳闸，应及时检查屏体，更换电源开关。7显示屏所放置的环境应避免老鼠咬断电源线，必要时放鼠药。二、显示屏点亮后出现的异常现象及原因：1. 屏体所有的 LED 闪烁：问题：网线接触不良解决方法：松动处重新固定或接插（网线）2．整屏体 LED 昏暗： 问题：电源电压输出不正常（+5V）。 解决方法：确保电源电压与 LED 电压输出一致（+5V）。3．屏体出现模组不亮： 问题： ①信号接插方向是否正确 ② 电源线插反或接反 ③ 电源输出接线是否正确 解决方法： ① 拆出信号线重新按正确方向接插或更换排线。 ② 查出插反的线路，重新连接 ③ 确保红色接正极，黑色接负极4．LED 屏都不亮： 问题：①开关电源无电压输出 ② 开关电源输出接线不正确 解决方法：① 查接入开关电源输入端② 电源接线正负极是否正确三、单元模组出现的异常现象： 1．单元模组不亮： 问题：①+5V 电源供电是否良好，插座是否有松动 ② 信号输入是否正常 ③ 模组元件是否有损坏 解决方法： ① 重新测量+5V 电源，插好电源插座 ② 更换信号排线 ③ 使用万用表测量 245IC 输出是否正常，必要时更换 245IC四、LED 坏点维护2. 用万用表检查 LED 是否损坏 注：①把万用表打到电阻 XT 档，指针工式用表黑笔接 LED 的正极，红表接负极，测灯的反相阻值，所测的灯无阻值，是好的，有阻值的为不良。 ② 将万用表打到测量二极管的档上，直接用万用表红笔接 LED 的正极，黑笔接 LED 的负极，所测的灯是好的则 LED 亮，测的灯是坏的则 LED 不亮。3. 坏灯的更换方法： ① 用对应型号的螺丝刀从正面将固定模组面罩的螺丝起掉（注意保留好起下的螺丝），取下面罩。 ② 将损坏的 LED 灯周围的胶体用镊子除掉，使 LED 针脚清晰的表露出来，左手用镊子夹住 LED，右手用 40W 左右的铬铁加锡融化，将 LED 取掉。将符合要求的 LED 灯正确加锡焊接到灯板口位上，期间焊接时间不宜超过 3 秒钟。 ③ 用相同类型的胶体（PH 值=7）密封好 LED。系统防护设计防护设计:1、安全配电系统 a....
