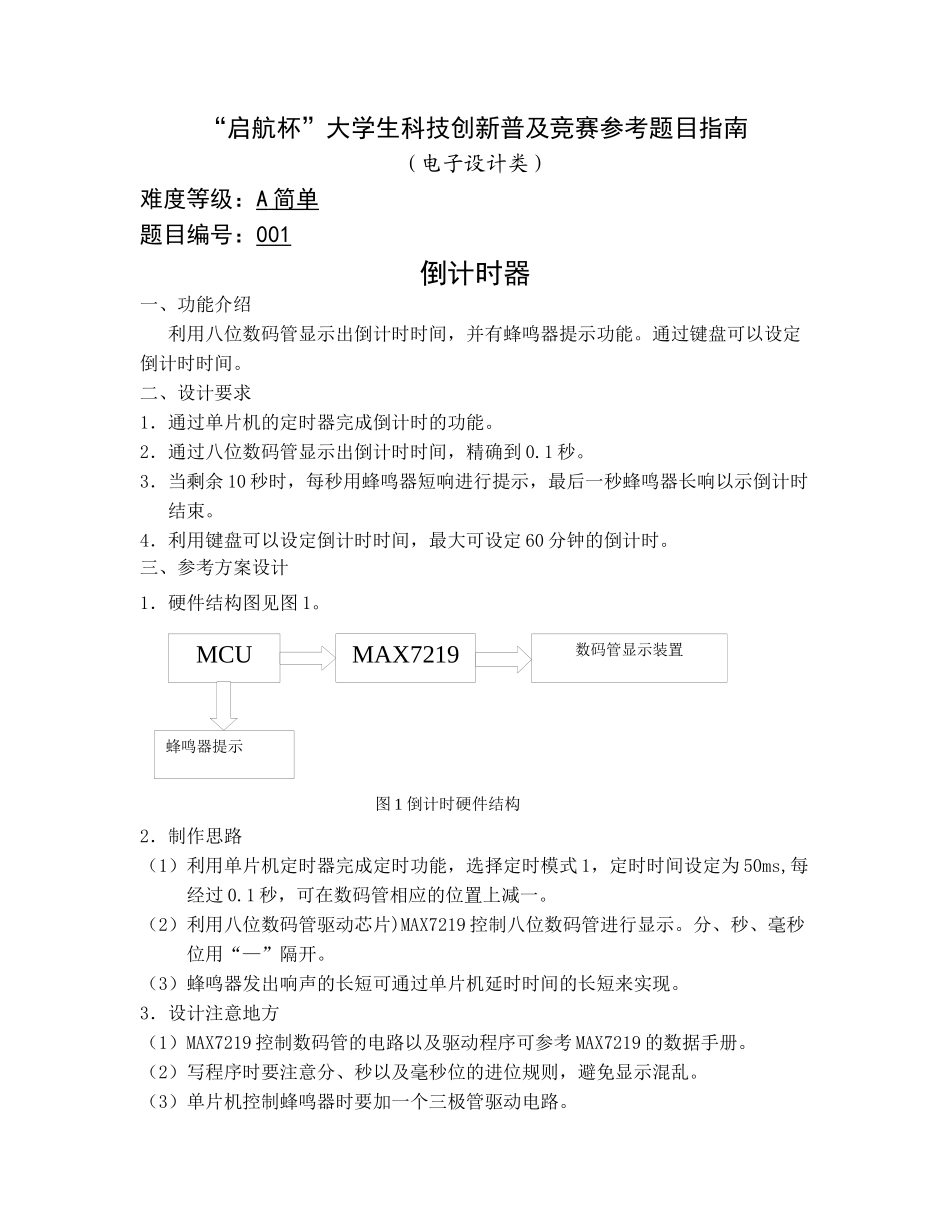

MCUMAX7219数码管显示装置蜂鸣器提示“启航杯”大学生科技创新普及竞赛参考题目指南（电子设计类）难度等级：A 简单 题目编号：001倒计时器一、功能介绍利用八位数码管显示出倒计时时间，并有蜂鸣器提示功能。通过键盘可以设定倒计时时间。二、设计要求1．通过单片机的定时器完成倒计时的功能。2．通过八位数码管显示出倒计时时间，精确到 0.1 秒。3．当剩余 10 秒时，每秒用蜂鸣器短响进行提示，最后一秒蜂鸣器长响以示倒计时结束。4．利用键盘可以设定倒计时时间，最大可设定 60 分钟的倒计时。三、参考方案设计1．硬件结构图见图 1。 2．制作思路（1）利用单片机定时器完成定时功能，选择定时模式 1，定时时间设定为 50ms,每经过 0.1 秒，可在数码管相应的位置上减一。（2）利用八位数码管驱动芯片)MAX7219 控制八位数码管进行显示。分、秒、毫秒位用“—”隔开。（3）蜂鸣器发出响声的长短可通过单片机延时时间的长短来实现。3．设计注意地方（1）MAX7219 控制数码管的电路以及驱动程序可参考 MAX7219 的数据手册。（2）写程序时要注意分、秒以及毫秒位的进位规则，避免显示混乱。 （3）单片机控制蜂鸣器时要加一个三极管驱动电路。图 1 倒计时硬件结构MCU单片机AD0804TWH8778功率开关排风机、警示牌键 盘 设 定 烟雾报警浓度显 示 烟 雾报警 浓度蜂 鸣 器 提示QM-N5传感器难度等级：A 简单 题目编号：002烟雾自动排风控制器一、功能介绍现在很多公共场合都禁止吸烟，但还是有很多不自觉的人，本产品可以安装在公共场合，当有人吸烟时可以自动打开排风机，同时点亮“请勿吸烟”警示灯，提醒人们不要吸烟。二、设计要求1．利用 QM-N5 将烟雾浓度转化为电压信号，单片机通过 AD0804 将电压信号转化为烟雾浓度值。2. 烟雾浓度超过报警所设定的浓度时，装置自动打开排风机，蜂鸣器发出提示响声，同时点亮 LE 灯，照亮“请勿吸烟”警示牌。3．可通过键盘设定烟雾报警浓度，同时可通过液晶或数码管进行显示。三、参考方案设计1．电路原理图：烟雾自动排风控制器电路见图所示，控制器由电源电路、QM-N5气敏器件、TWH8778 功率开关集成电路等组成。 系统硬件结构图见图 1。2．制作思路图 1 烟雾自动排风控制器硬件结构（1） 在正常情况下，气敏器件 A-K 极间呈高电阻，随着室内烟雾浓度的不同，A-K 两端呈现的电阻值不同，通过实验做出烟雾浓度与电阻值的关系，并与QM-N5 技术手册所给的曲线关系进...
