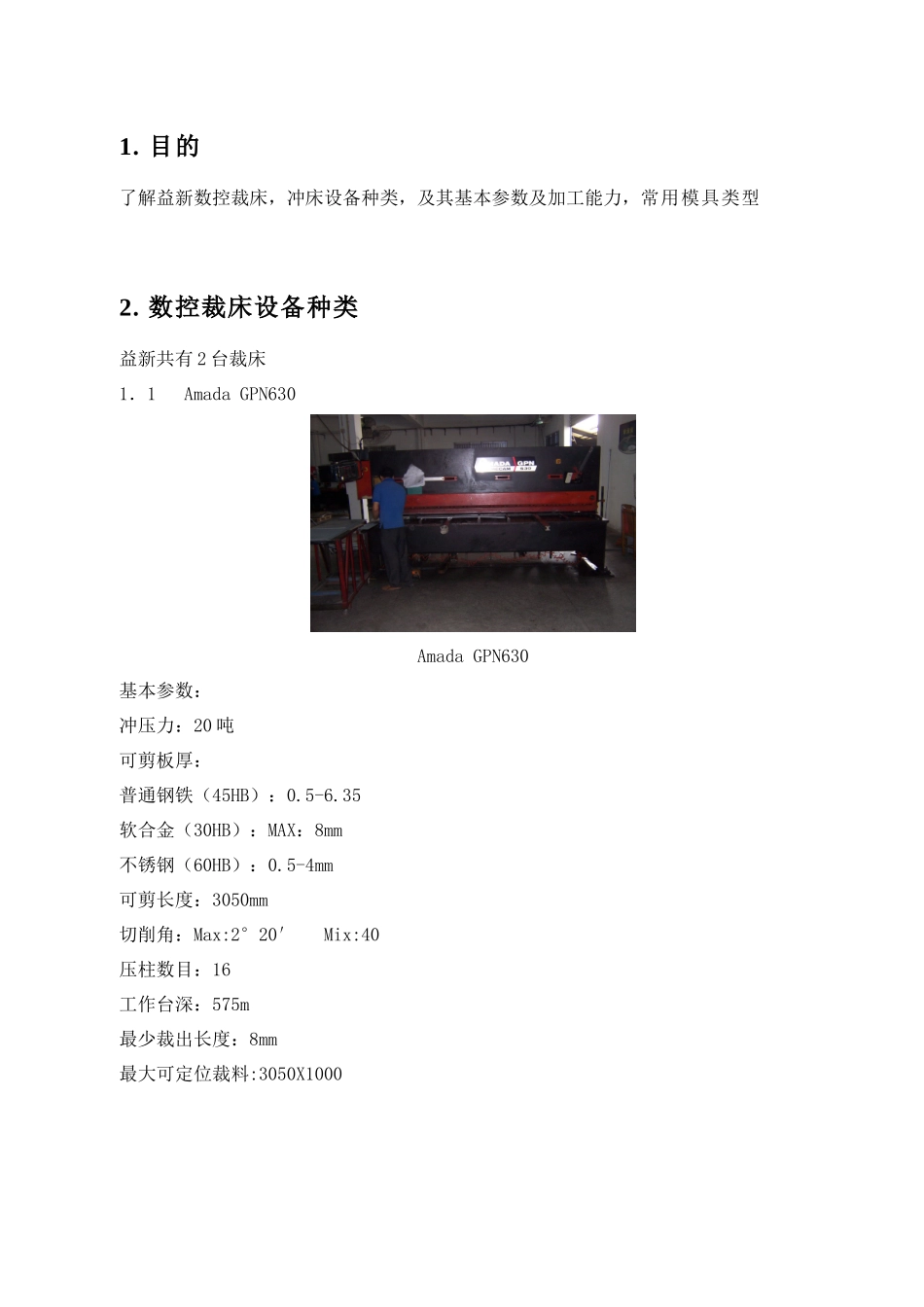

数控裁床冲床设备种类拟制Prepared by刘洋日期：Date2006-10-08审核Check by日期：Date2006-10-08签发Granted by日期：Date2006-10-08东莞益新五金有限公司Action Precision Limited版权所有 侵权必究All rights reserved文档历史 History of Document：版本号Version拟制/修改责任人Develop/Change Owener拟制/修改日期Develop/Change Date修改内容及理由Change and Reason00刘洋目 录 Table of Contents1. 目的…………………………………………………………………… （1） 2. 数控裁床设备种类 …………………………………………………… （2） 3. 数控裁床基本参数及加工能力…………………………………………（3）4. 数控裁床常见问题分析及预防…………………………………………（4）5. 数控冲床设备种类………………………………………………………（5）6. 数控冲床基本参数及加工能力…………………………………………（8）7. 数控冲床常见问题分析及预防…………………………………………（9）8. 益新数控冲床常用模具类型……………………………………………（10）1. 目的了解益新数控裁床，冲床设备种类，及其基本参数及加工能力，常用模具类型2. 数控裁床设备种类益新共有 2 台裁床1．1Amada GPN630Amada GPN630基本参数：冲压力：20 吨可剪板厚：普通钢铁（45HB）：0.5-6.35软合金（30HB）：MAX：8mm不锈钢（60HB）：0.5-4mm可剪长度：3050mm切削角：Max:2°20′ Mix:40压柱数目：16工作台深：575m最少裁出长度：8mm最大可定位裁料:3050X1000港梁发记 CHS6-31-DNC60-PS港梁发记 CHS6-31-DNC60-PS基本参数：可剪板厚：普通钢：0.5-6mm不锈钢：0.5-4mm可剪板长：3050mm简切角度：1゜-2.4゜前挡位最大限位：1500mm后挡位最大限位：800mm工作台离地面高度：800mm特点：操作方便，工作台配有圆珠轴承和清晰石英灯照明。使用安全，有坚固的安全护罩和独立压料装置。精度高，有机密电脑后管位操作。效率高，有点动，自动剪切装置，使用寿命长，采用先进设计油路和高级油压元件，进口剪刀。3. 数控裁床基本参数及加工能力3.1 可剪最大板厚 单位（mm）板型型号Amada GPN630香港梁发记 CHS6-31-DNC60-PS普通钢0.5-6.350.5-6不锈钢0.5-40.5-4软合金83.2 可剪最大板宽Amada GPN630香港梁发记 CHS6-31-DNC60-PS3050mm3050mm3.3 冲压力Amada GPN630香港梁发记 CHS6-31-DNC60-PS20 吨20 吨3....
