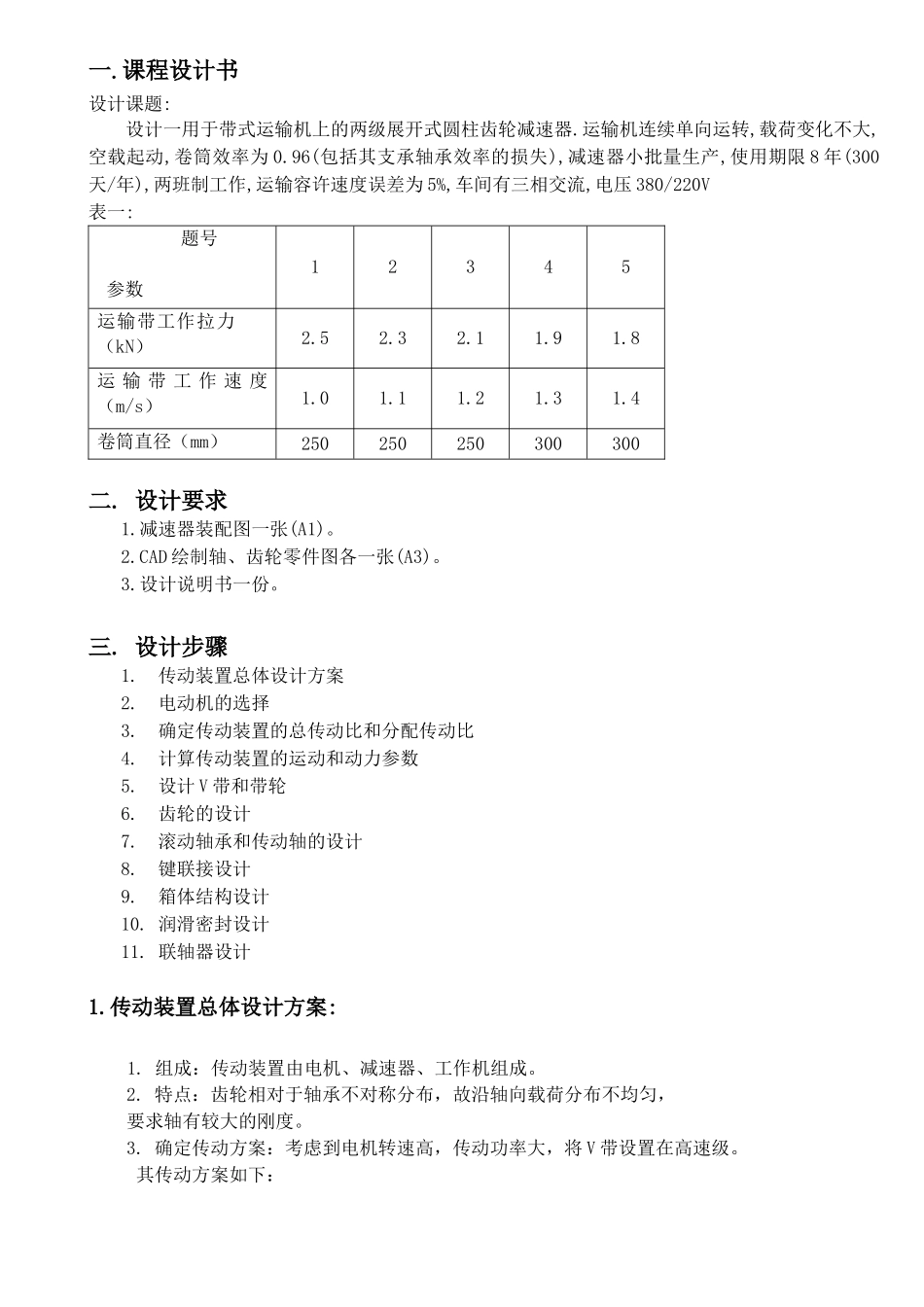

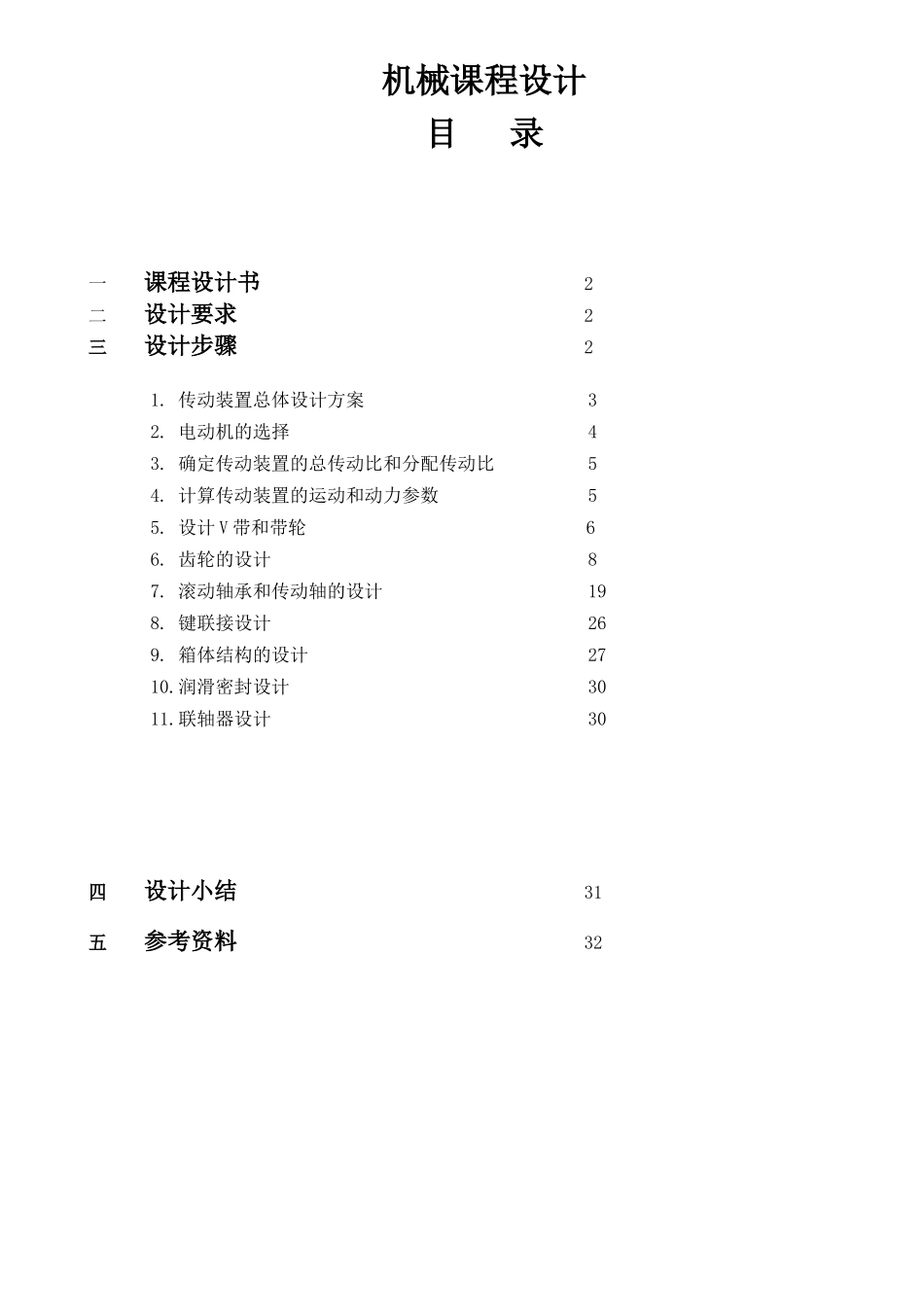

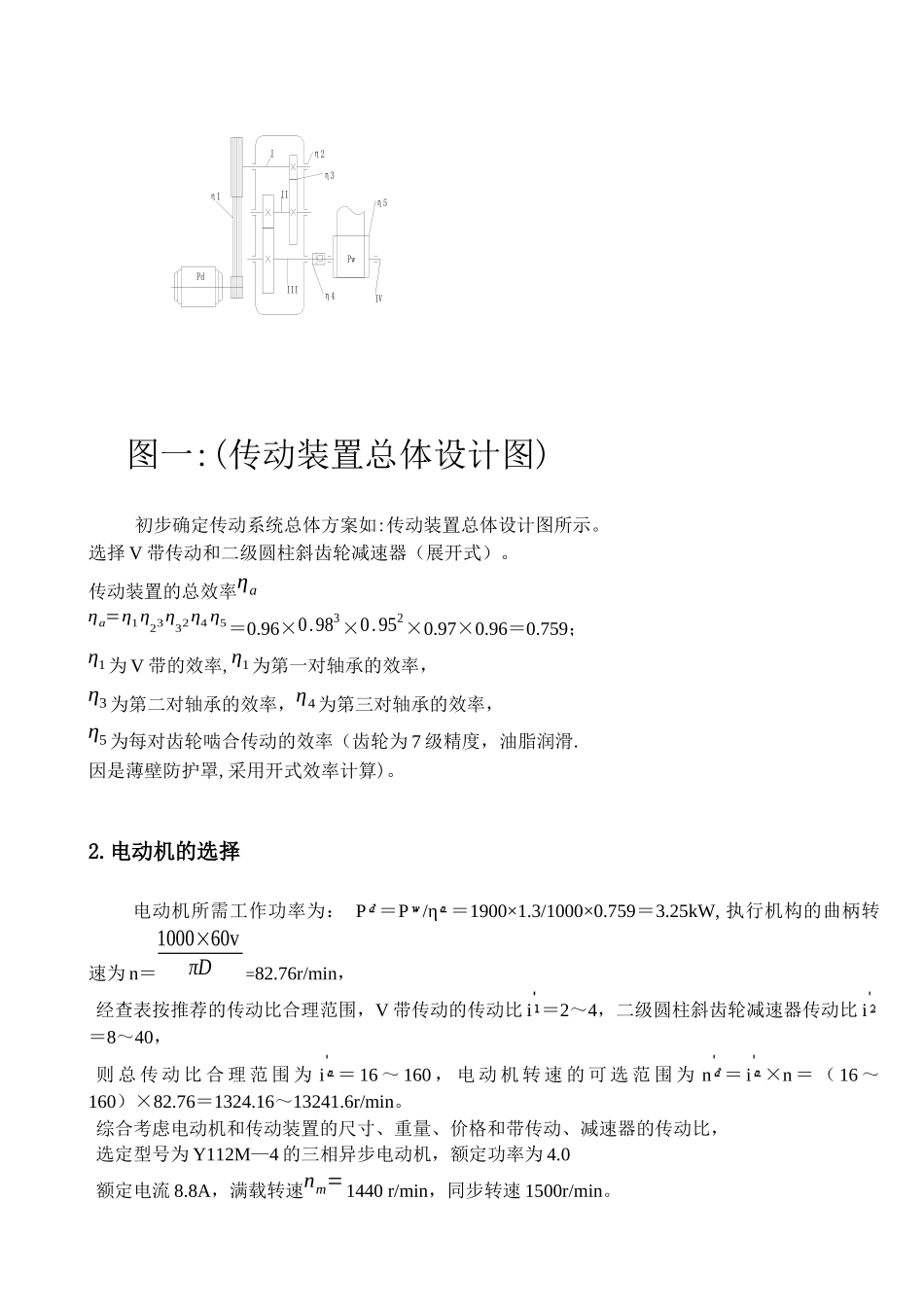

机械课程设计目 录一 课程设计书 2二 设计要求 2三 设计步骤 21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计 V 带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 30四 设计小结 31五 参考资料 32一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为 0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限 8 年(300天/年),两班制工作,运输容许速度误差为 5%,车间有三相交流,电压 380/220V表一: 题号 参数12345运输带工作拉力（kN）2.52.32.11.91.8运 输 带 工 作 速 度（m/s）1.01.11.21.31.4卷筒直径（mm）250250250300300二. 设计要求1.减速器装配图一张(A1)。2.CAD 绘制轴、齿轮零件图各一张(A3)。3.设计说明书一份。三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计 V 带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1.传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3. 确定传动方案：考虑到电机转速高，传动功率大，将 V 带设置在高速级。 其传动方案如下： 图一:(传动装置总体设计图)初步确定传动系统总体方案如:传动装置总体设计图所示。选择 V 带传动和二级圆柱斜齿轮减速器（展开式）。传动装置的总效率ηaηa=η1η23η32η4 η5＝0.96×0.983×0.952×0.97×0.96＝0.759；η1 为 V 带的效率,η1为第一对轴承的效率，η3 为第二对轴承的效率，η4为第三对轴承的效率，η5 为每对齿轮啮合传动的效率（齿轮为 7 级精度，油脂润滑.因是薄壁防护罩,采用开式效率计算)。2.电动机的选择电动机所需工作功率为： P ＝P /η ＝1900×1.3/1000×0.759＝3.25kW, 执行机构的曲柄转速为 n＝1000×60vπD=82.76r/min，经查表按推荐的传动比合理范围，V 带传动的传动比 i ＝2～4，二级圆柱斜齿轮减速器传动比 i＝8～40，则 总 传 动 比 合 理 范...
