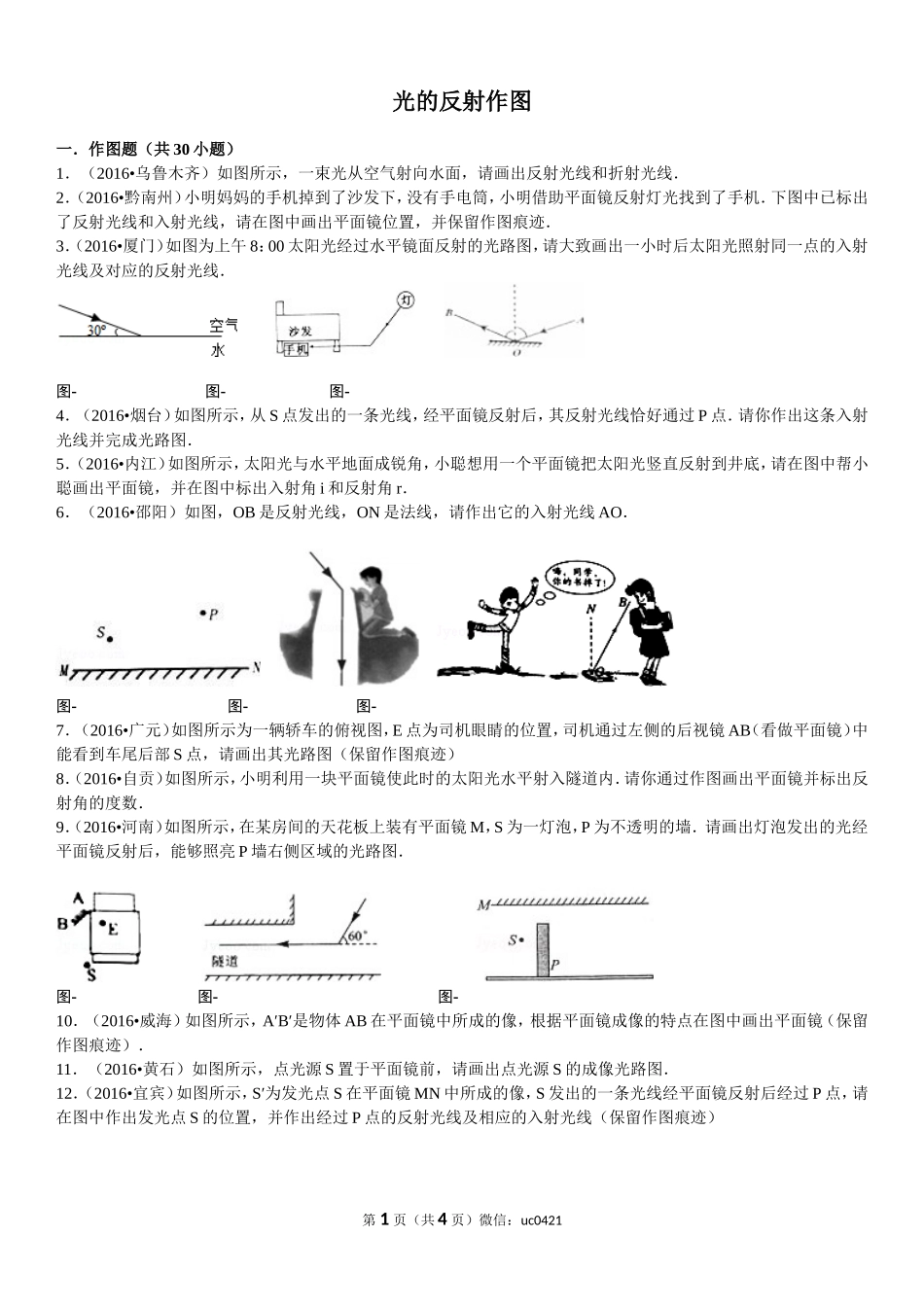

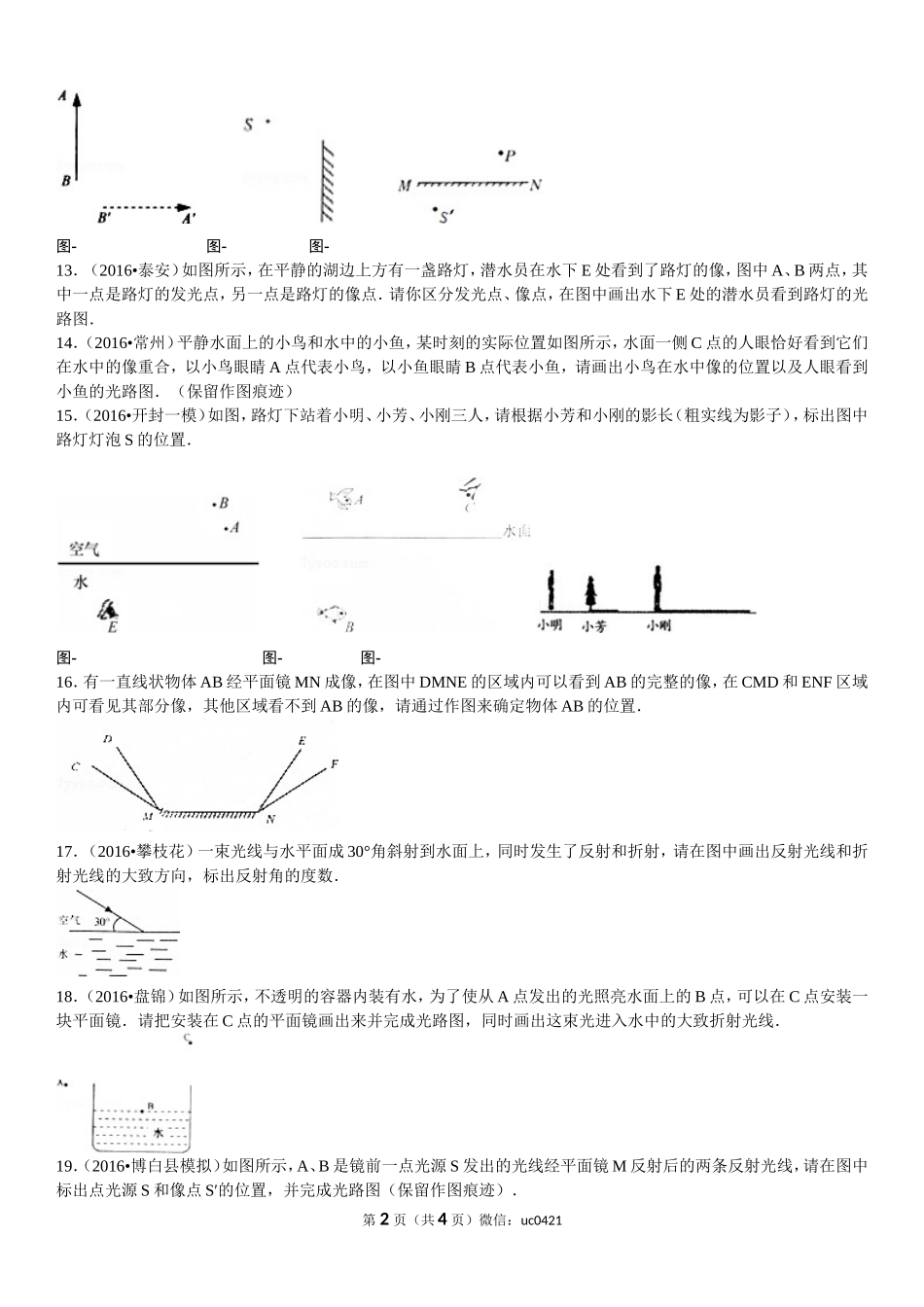

光的反射作图一．作图题（共30小题）1．（2016•乌鲁木齐）如图所示，一束光从空气射向水面，请画出反射光线和折射光线．2．（2016•黔南州）小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹．3．（2016•厦门）如图为上午8：00太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线．图-图-图-4．（2016•烟台）如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．5．（2016•内江）如图所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r．6．（2016•邵阳）如图，OB是反射光线，ON是法线，请作出它的入射光线AO．图-图-图-7．（2016•广元）如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）8．（2016•自贡）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．9．（2016•河南）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．图-图-图-10．（2016•威海）如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．11．（2016•黄石）如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图．12．（2016•宜宾）如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）第1页（共4页）微信：uc0421图-图-图-13．（2016•泰安）如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．14．（2016•常州）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）15．（2016•开封一模）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．图-图-图-16．有一直线状物体AB经平面镜MN成像，在图中DMNE的区域内可以看到AB的完整的像，在CMD和ENF区域内可看见其部分像，其他区域看不到AB的像，请通过作图来确定物体AB的位置．17．（2016•攀枝花）一束光线与水平面成30°角斜射到水面上，同时发生了反射和折射，请在图中画出反射光线和折射光线的大致方向，标出反射角的度数．18．（2016•盘锦）如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时画出这束光进入水中的大致折射光线．19．（2016•博白县模拟）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图（保留作图痕迹）．第2页（共4页）微信：uc042120．（2016•中山市模拟）如图所示，是小白兔通过潜望镜观看海面船只的情况，请画出小白兔看到船的光路走向图，要求标出光线方向．21．（2016•蚌埠二模）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）22．（2016•南京校级二模）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线...
