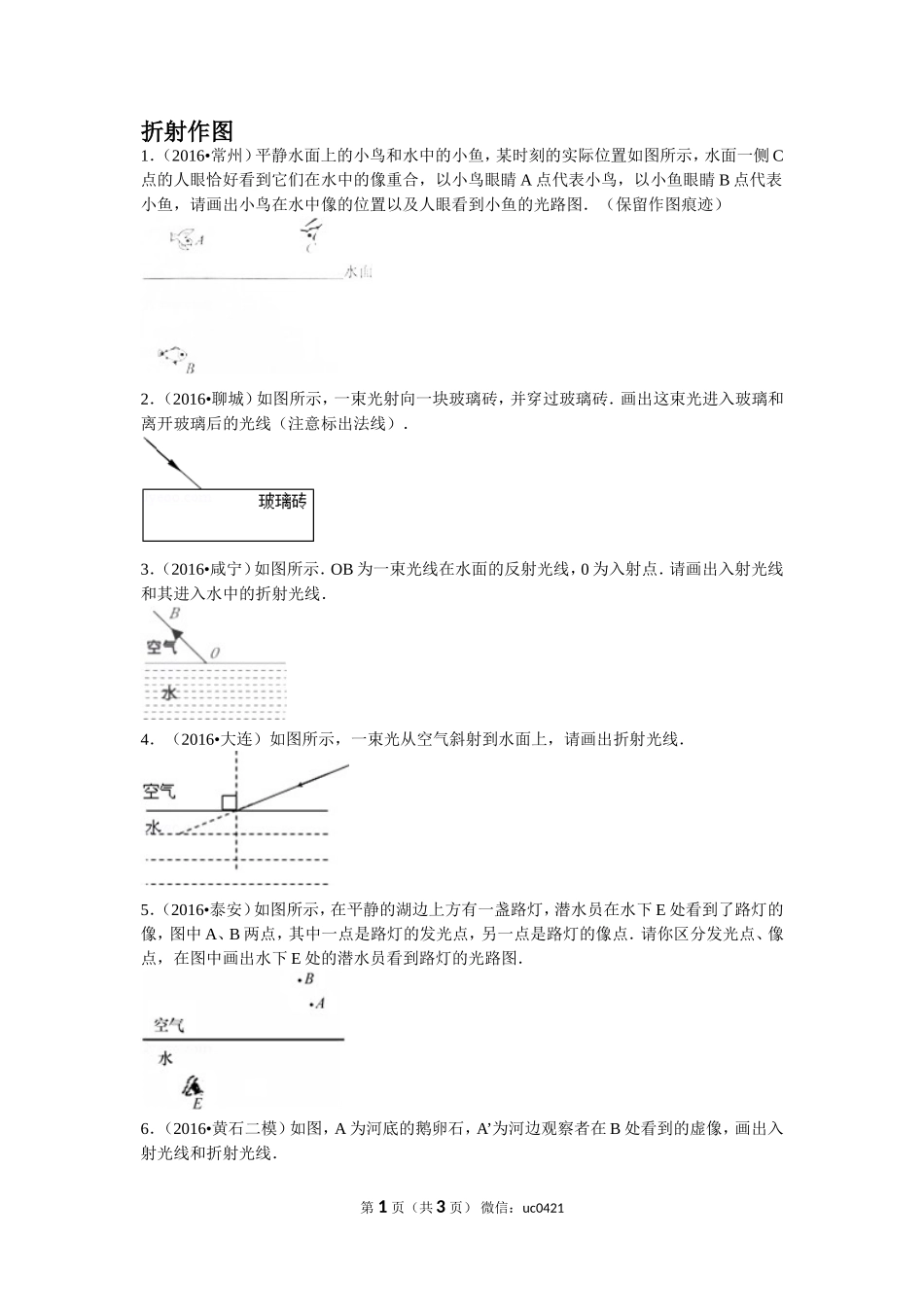

折射作图1．（2016•常州）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）2．（2016•聊城）如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）．3．（2016•咸宁）如图所示．OB为一束光线在水面的反射光线，0为入射点．请画出入射光线和其进入水中的折射光线．4．（2016•大连）如图所示，一束光从空气斜射到水面上，请画出折射光线．5．（2016•泰安）如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．6．（2016•黄石二模）如图，A为河底的鹅卵石，A’为河边观察者在B处看到的虚像，画出入射光线和折射光线．第1页（共3页）微信：uc04217．（2016•菏泽二模）潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′．8．（2016•冠县二模）如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．9．（2016•商水县二模）如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．10．（2016•宁城县模拟）作出折射光线．11．（2016•淮安二模）画出图中光线由三棱镜射向空气的折射光线．12．（2016•南阳二模）如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，第2页（共3页）微信：uc042113．（2016•从化区模拟）岸上的人看水池底部所装的电灯S，光路如图所示．（1）请用箭头标示四条光线的方向；（2）在图中标出人看到灯在水中的像S′；（要求：保留作图痕迹）（3）在图中画出其中一条光线在水面的反射光线．14．（2016•开封二模）如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．15．（2016•襄城区模拟）图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．16．（2016•大连二模）如图所示，一束光从空气斜射到玻璃砖上，请画出玻璃砖内的折射光线．17．（2016•香坊区二模）小东在探究“光的折射规律”时，收集了一组实验数据：当入射角为45°时，折射角为30°，请你在图中帮助小东画出折射光线，根据图示可知光的传播方向改变的角度是．第3页（共3页）微信：uc042118．（2016•香洲区模拟）如图所示，一束光从玻璃砖AC面重直射入，并从AB面射出，画出该过程的光路图．19．（2016•洛阳一模）如图所示，入射光经水面反射后，反射光线与水面的夹角是30°．请画出入射光线和大致的折射光线，并标出入射角的度数．20．（2016•南沙区一模）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．（1）请画出水下E处的人看到路灯S的入射光线；（2）作出该入射光线的反射光线；（3）根据平面镜成像特点画出路灯S通过水面所成的像A．21．（2016•射阳县二模）一束光线AO从玻璃斜射到空气，在图甲中画出它的折射光线．21图22图22．（2016•孝义市一模）将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线．23．（2016春•大冶市期末）如图所示，请画出光线进入球形镜和通过球形镜两次折射的光路图（O为圆心）．第4页（共3页）微信：uc042123图24图24．（2016春•太康县期中）如图所示，一束光从空气中照射到半圆形玻璃砖上，入射点是直径面的圆心O点，折射后从半圆玻璃砖圆弧面射出，请画出这束光穿过半圆形玻璃砖的大致光路图．25．（2016春•淮安校级期中）画出图中入射光线AO对应的大致的折射光线，并标出折射角r．26．（2016春•威海校级期中）（1...
