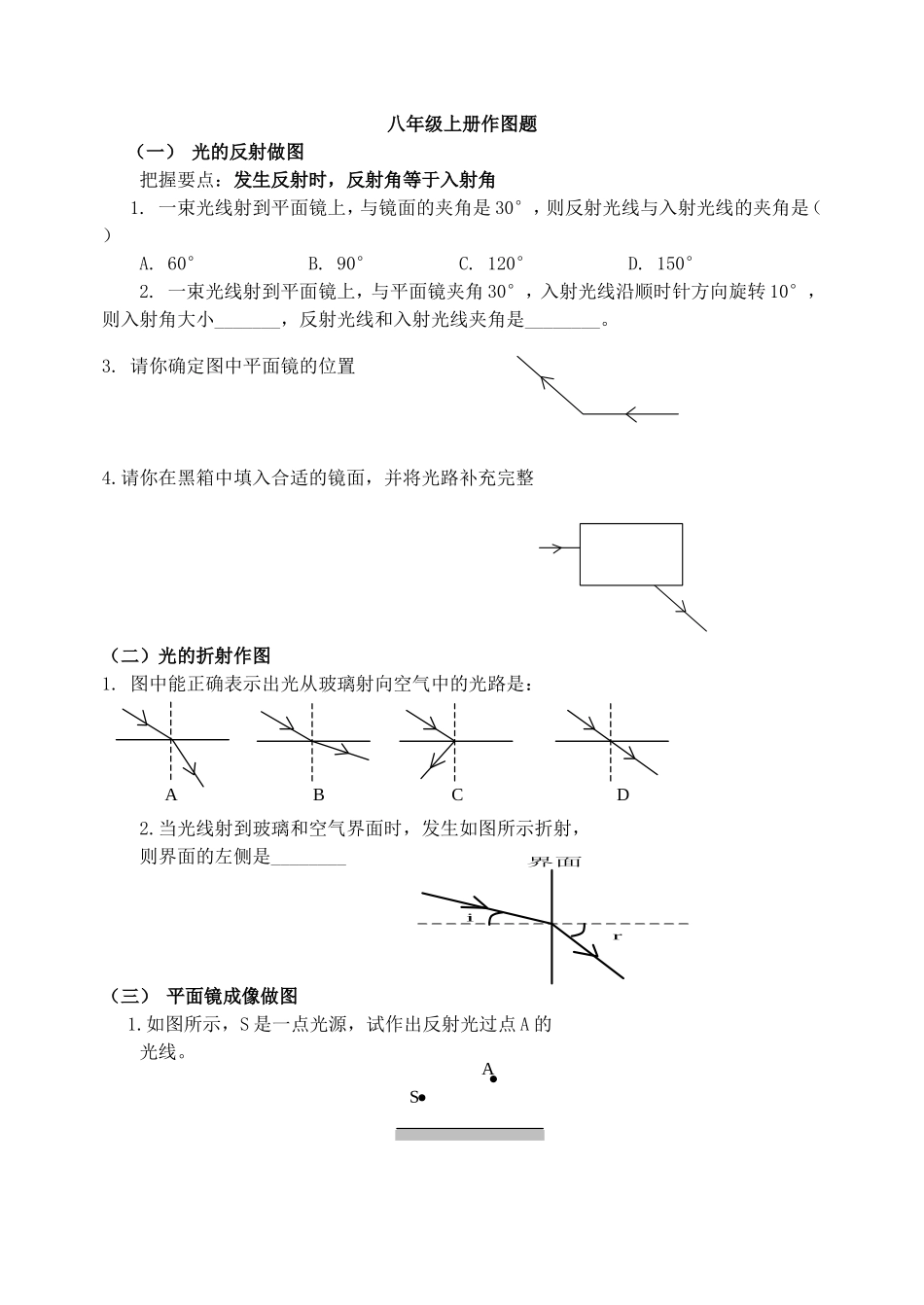

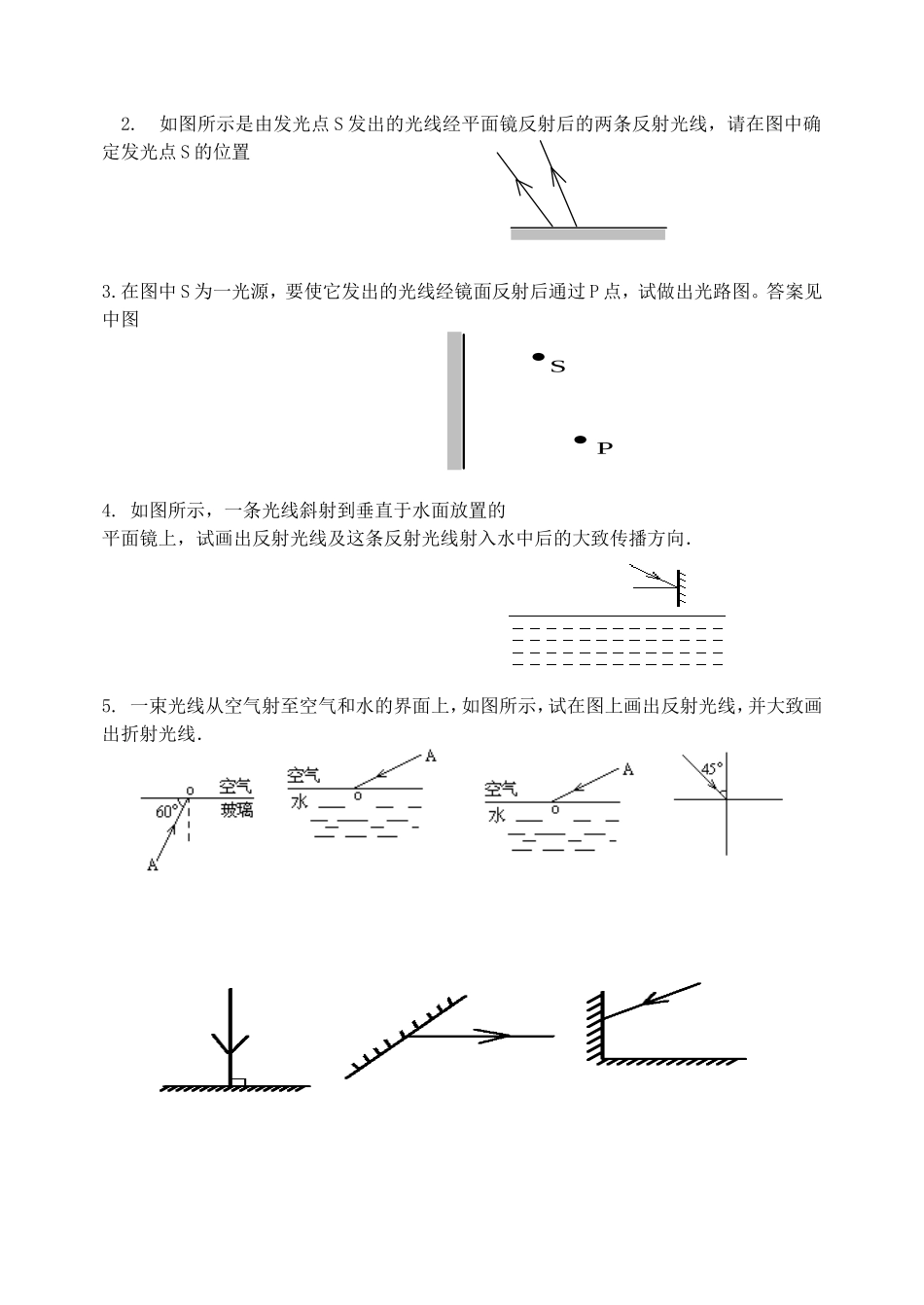

八年级上册作图题（一）光的反射做图把握要点：发生反射时，反射角等于入射角1.一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（）A.60°B.90°C.120°D.150°2.一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。3.请你确定图中平面镜的位置4.请你在黑箱中填入合适的镜面，并将光路补充完整（二）光的折射作图1.图中能正确表示出光从玻璃射向空气中的光路是：ABCD2.当光线射到玻璃和空气界面时，发生如图所示折射，则界面的左侧是________（三）平面镜成像做图1.如图所示，S是一点光源，试作出反射光过点A的光线。界面irAS2.如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置3.在图中S为一光源，要使它发出的光线经镜面反射后通过P点，试做出光路图。答案见中图4.如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．5.一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线．SP（一）光的反射做图把握要点：发生反射时，反射角等于入射角例1.一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（）A.60°B.90°C.120°D.150°分析：根据题意画出简单的光路图由图可以分析入射角i903060则ri60答案：C拓展：1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A、B两种情况：3030ABA中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1，就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。B中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50°，反射光线与入射光线夹角是100°。答案：70°或50°140°或100°2.一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。答案：50°或70°100°或140°例2.请你确定图中平面镜的位置分析：图中明确了反射光线和入射光线，即明确了反射光线和入射光线的夹角。由于反射光线与入射光线的夹角riri22所以，此夹角的角平分线恰好是法线所在位置。确定法线之后，镜面即可确定下来。答案：如图所示：拓展：1.请你在黑箱中填入合适的镜面，并将光路补充完整分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。ir30答案：如图所示：2.请你在黑箱中填入合适的镜面，并将光路补充完整。分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。即采用多次反射的方式使光路完整。答案：如图所示：（二）光的折射作图光的折射把握要点：空气（密度小的物质）中的角度大例1.图中能正确表示出光从玻璃射向空气中的光路是：ABCD分析：发生折射时，空气中的角大。当光从玻璃射向空气中时，折射角>入射角。答案：B拓展：当光线射到玻璃和空气界面时，发生如图所示折射，则界面的左侧是________分析：由图中可以看出∠r>∠i，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。答案：玻璃（三）平面镜成像做图把握要点：平面镜成像的实质及平面镜成像的特点。例1.如图所示，S是一点光源，试作出反射光过点A的光线。分析：首先S点是光源所在位置，可以依据平面镜成像特点确定S点的像S’点的位置，由于平面镜成像的实质是光的反射，因此A必定在反射光线上。A与S’在一条直线上连接AS’，即可获得答案。答案：如图所示：界面irASASOS’ASASOS’拓展：如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置分析：依据...
