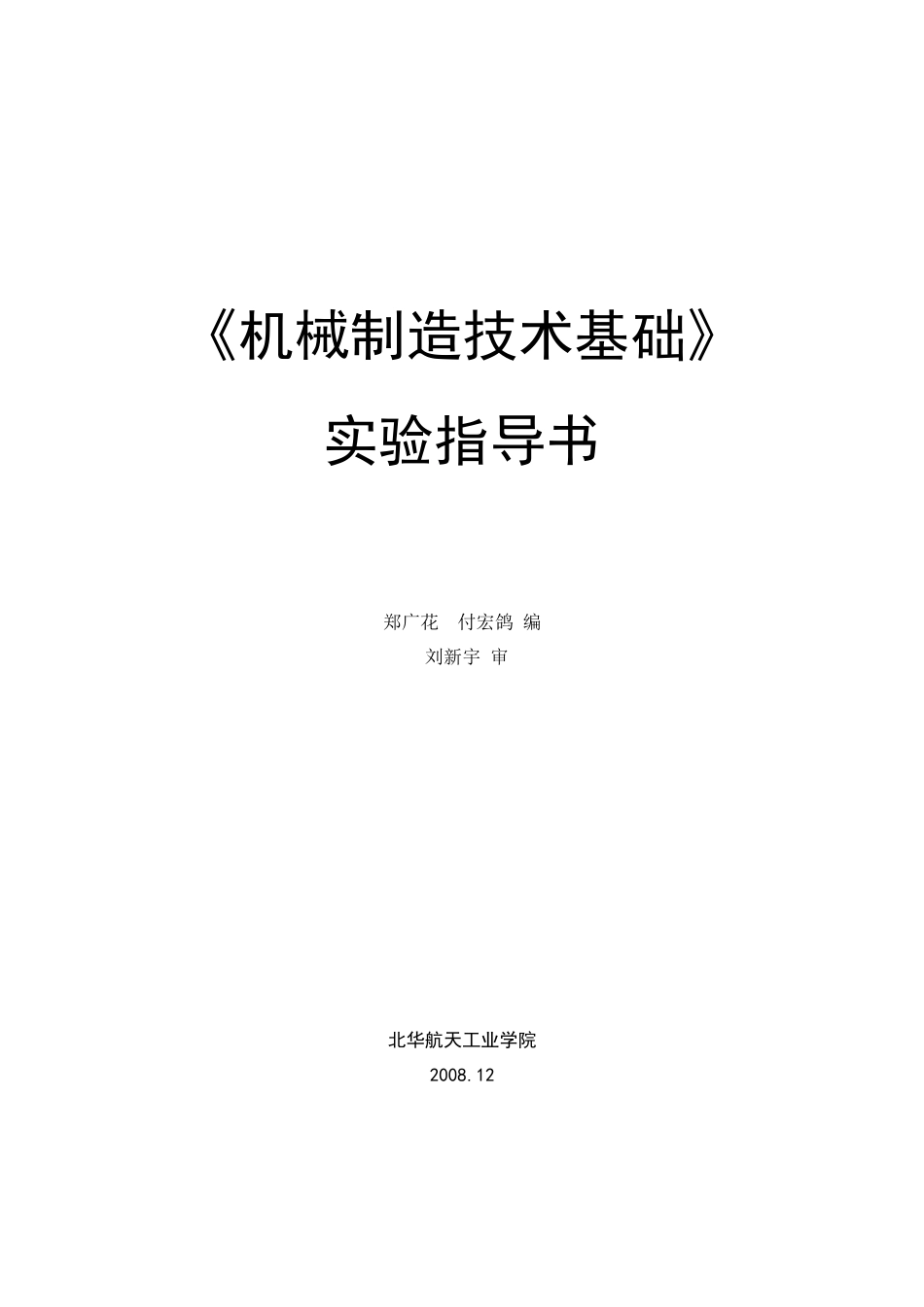

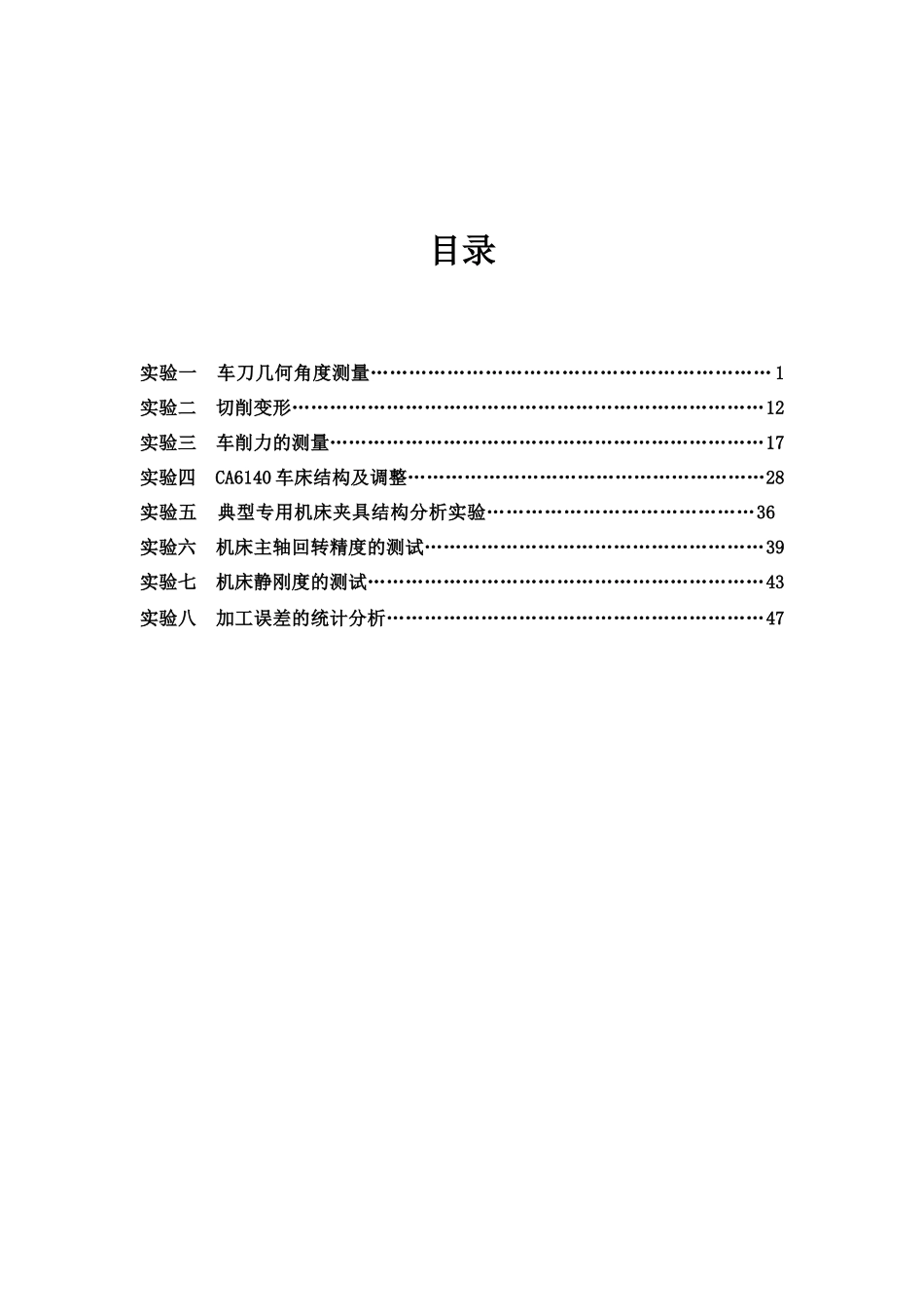

《机械制造技术基础》实验指导书郑广花 付宏鸽 编 刘新宇 审北华航天工业学院2008.12目录实验一 车刀几何角度测量……………………………………………………… 1实验二 切削变形…………………………………………………………………12实验三 车削力的测量……………………………………………………………17实验四 CA6140 车床结构及调整…………………………………………………28实验五 典型专用机床夹具结构分析实验……………………………………36实验六 机床主轴回转精度的测试………………………………………………39实验七 机床静刚度的测试………………………………………………………43实验八 加工误差的统计分析……………………………………………………47实验一 车刀几何角度测量一、实验目的1． 加深对课堂讲授内容的理解，帮助掌握车刀切削部分的基本概念和基本定义，使之了解以下几方面的内容：（1）刀具切削部分的结构。（2）刀具切削角度的参考平面。（3）刀具标准角度的参考系。（4）刀具的标准角度。2． 了解车刀量角台的结构（如图 1-1 所示）和使用方法，学会用车刀量角台测量车刀的角度。二、实验仪器及刀具仪器：回转工作台式量角台图 1-1 量角台的构造车刀：外圆车刀、90º 偏刀或切断刀若干。 三、回转工作台式量角台的构造图 1-1 所示，回转工作台式量角台主要由底盘 1、平台 3、立柱 7、测量片 5、扇形盘 6、10 等组成。底盘 1 为圆盘形，在零度线左右方向各有 1000角度，用于测量车刀的主偏角和副偏角，通过底盘指针 2 读出角度值；平台 3 可绕底盘中心在零刻线左右 1000范围内转动； 定位块 4 可在平台上平行滑动，作为车刀的基准；测量片 5，如图 1-2所示，有主平面（大平面）、底平面、侧平面三个成正交的平面组成，在测量过程中，根据不同的情况可分别用以代表主剖面、基面、切削平面等。大扇形刻度盘 6上有正副 450的刻度，用于测量前角、后角、刃倾角，通过测量片 5 的指针指出角度值；立柱 7 上制有螺纹，旋转升降螺母 8 就可以调整测量片相对车刀的位置。 四、实验内容1.利用车刀量角台分别测量所给车刀的几何角度，要求学生测量：κr、κr＇、λs、γo、αo 、αoˊ、γn、αn、γf、αf、γp、αp等角度；2.记录测得的数据，并计算出刀尖角 εr和楔角 βo ；3.利用公式计算：tan γ f=tan γ f sinκr−tan λs cosκrtan γ p=tan γ o...
