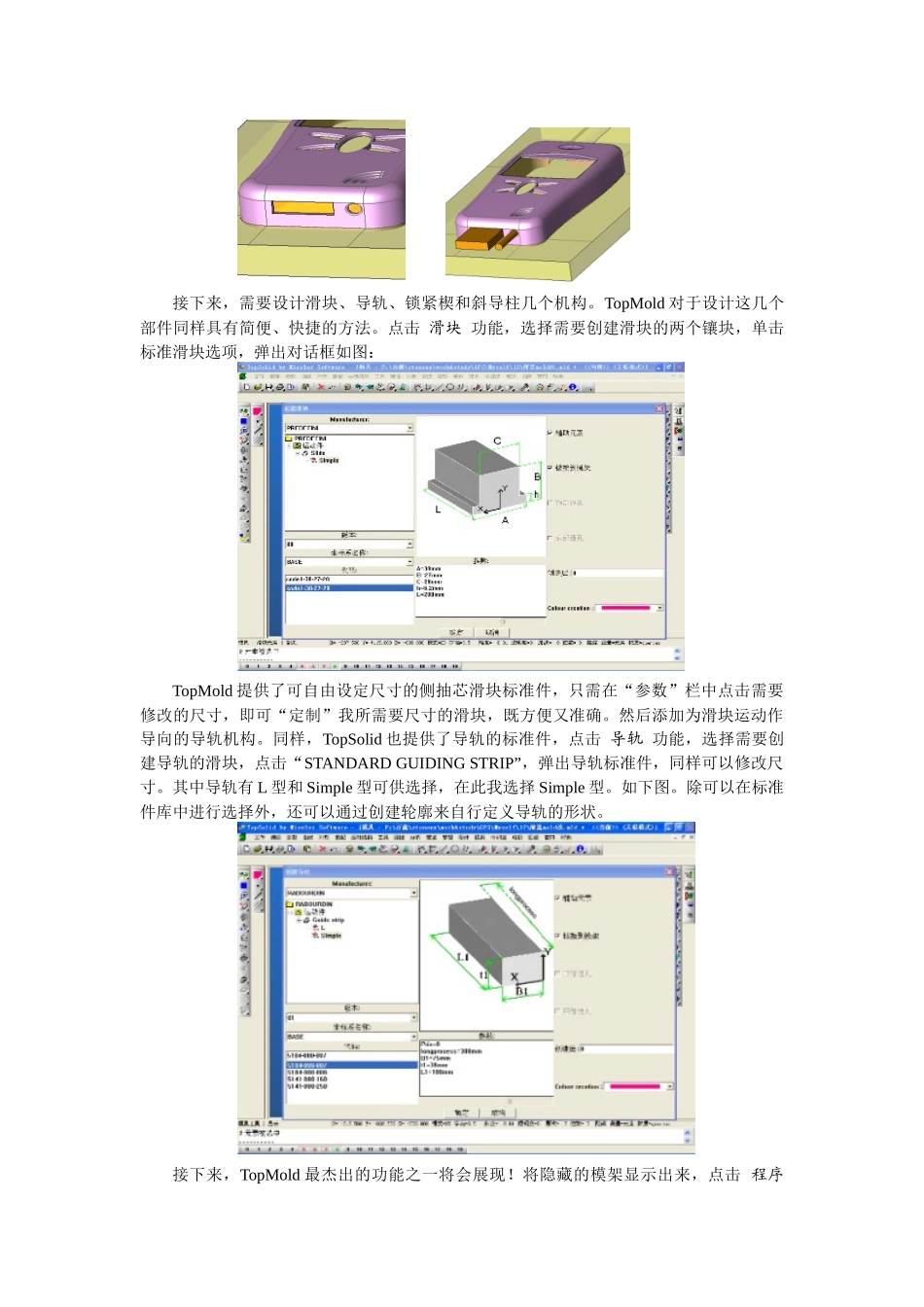

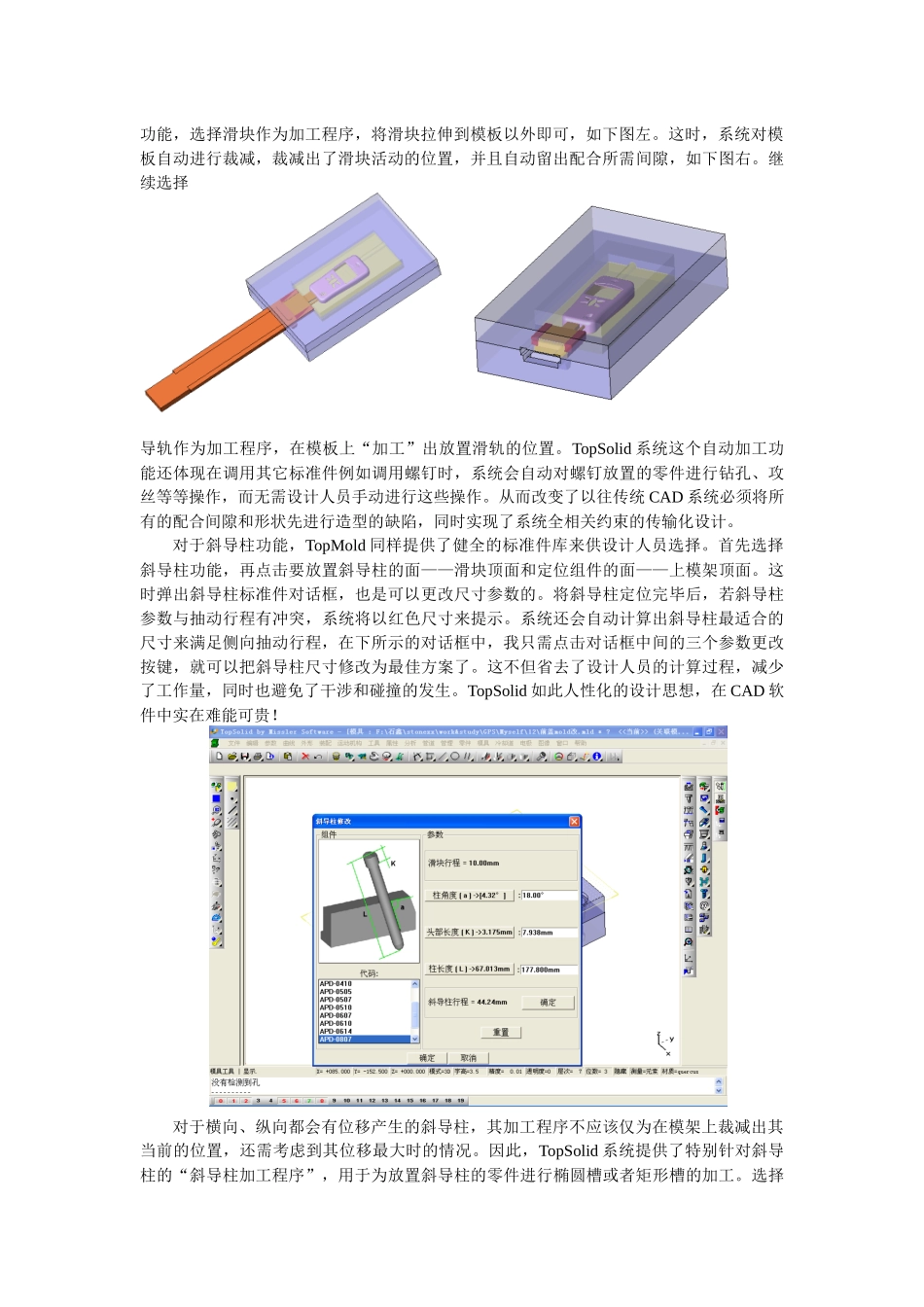

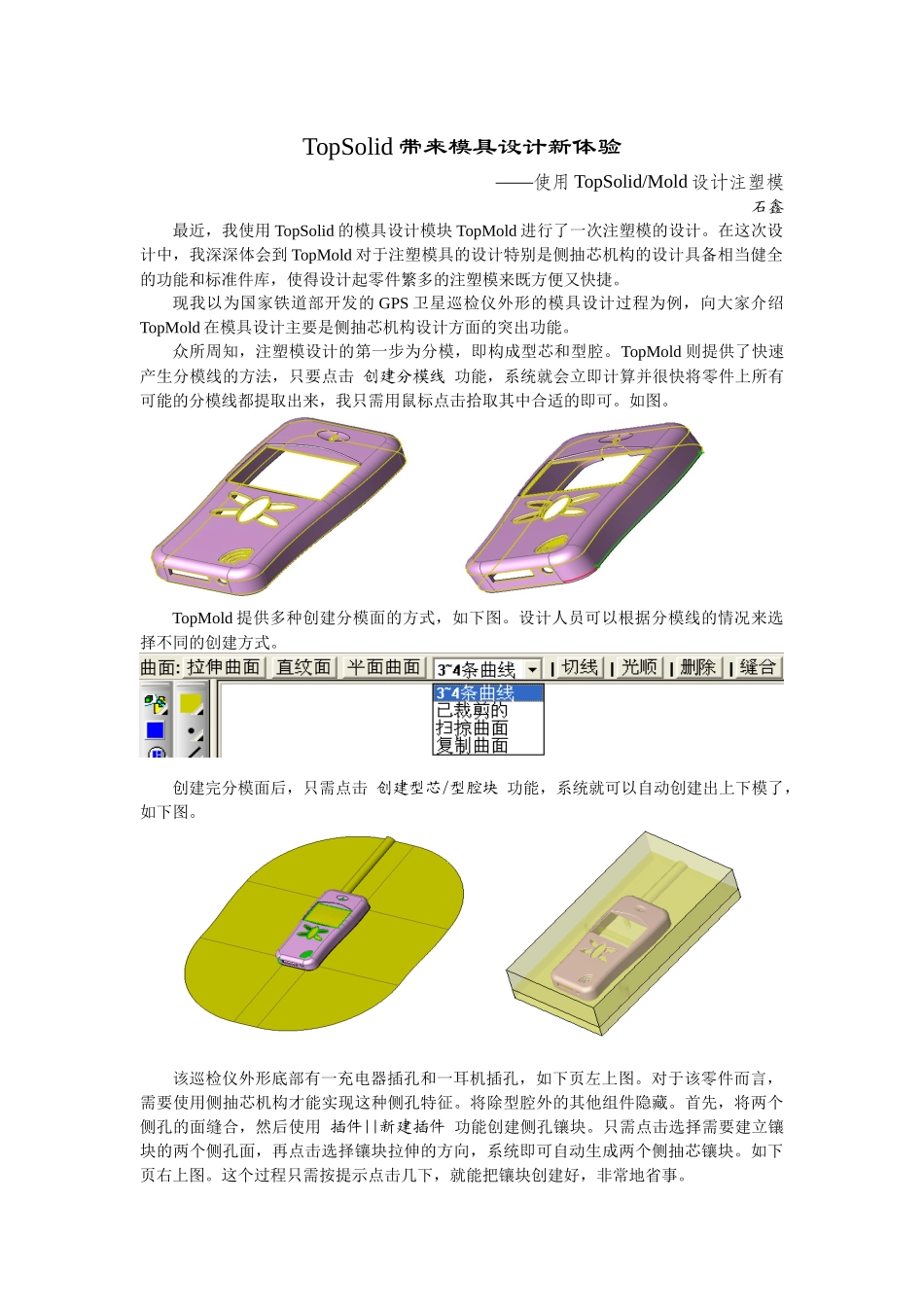

TopSolid 带来模具设计新体验——使用 TopSolid/Mold 设计注塑模石鑫最近，我使用 TopSolid 的模具设计模块 TopMold 进行了一次注塑模的设计。在这次设计中，我深深体会到 TopMold 对于注塑模具的设计特别是侧抽芯机构的设计具备相当健全的功能和标准件库，使得设计起零件繁多的注塑模来既方便又快捷。现我以为国家铁道部开发的 GPS 卫星巡检仪外形的模具设计过程为例，向大家介绍TopMold 在模具设计主要是侧抽芯机构设计方面的突出功能。众所周知，注塑模设计的第一步为分模，即构成型芯和型腔。TopMold 则提供了快速产生分模线的方法，只要点击 创建分模线 功能，系统就会立即计算并很快将零件上所有可能的分模线都提取出来，我只需用鼠标点击拾取其中合适的即可。如图。 TopMold 提供多种创建分模面的方式，如下图。设计人员可以根据分模线的情况来选择不同的创建方式。创建完分模面后，只需点击 创建型芯/型腔块 功能，系统就可以自动创建出上下模了，如下图。 该巡检仪外形底部有一充电器插孔和一耳机插孔，如下页左上图。对于该零件而言，需要使用侧抽芯机构才能实现这种侧孔特征。将除型腔外的其他组件隐藏。首先，将两个侧孔的面缝合，然后使用 插件||新建插件 功能创建侧孔镶块。只需点击选择需要建立镶块的两个侧孔面，再点击选择镶块拉伸的方向，系统即可自动生成两个侧抽芯镶块。如下页右上图。这个过程只需按提示点击几下，就能把镶块创建好，非常地省事。 接下来，需要设计滑块、导轨、锁紧楔和斜导柱几个机构。TopMold 对于设计这几个部件同样具有简便、快捷的方法。点击 滑块 功能，选择需要创建滑块的两个镶块，单击标准滑块选项，弹出对话框如图：TopMold 提供了可自由设定尺寸的侧抽芯滑块标准件，只需在“参数”栏中点击需要修改的尺寸，即可“定制”我所需要尺寸的滑块，既方便又准确。然后添加为滑块运动作导向的导轨机构。同样，TopSolid 也提供了导轨的标准件，点击 导轨 功能，选择需要创建导轨的滑块，点击“STANDARD GUIDING STRIP”，弹出导轨标准件，同样可以修改尺寸。其中导轨有 L 型和 Simple 型可供选择，在此我选择 Simple 型。如下图。除可以在标准件库中进行选择外，还可以通过创建轮廓来自行定义导轨的形状。接下来，TopMold 最杰出的功能之一将会展现！将隐藏的模架显示出来，点击 程序 功能，选择滑块作为加工程序，将滑块拉伸到模板以外即可，如下图左。这时，...
