输出轴零件机械加工工艺规程设计课程VIP免费

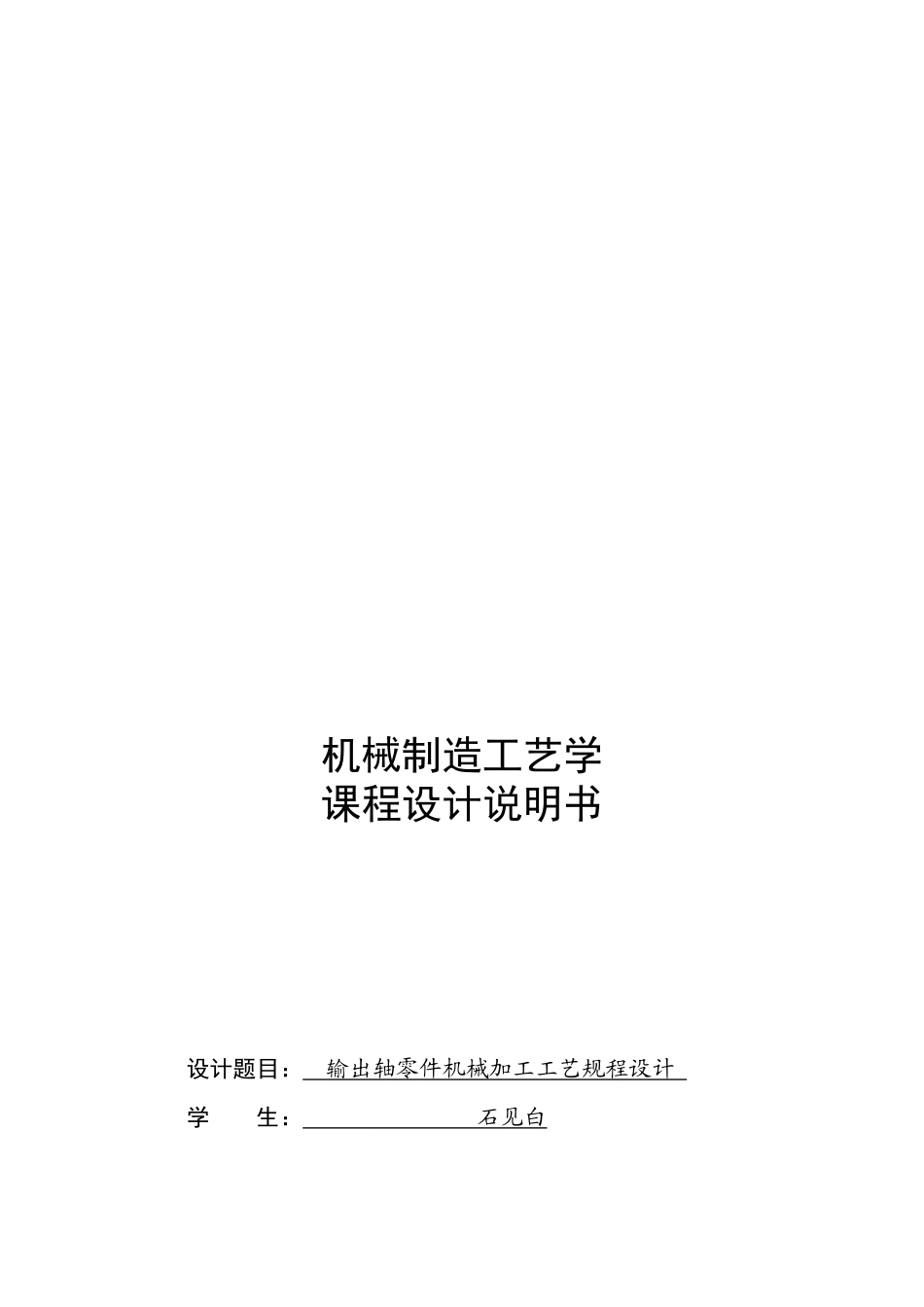

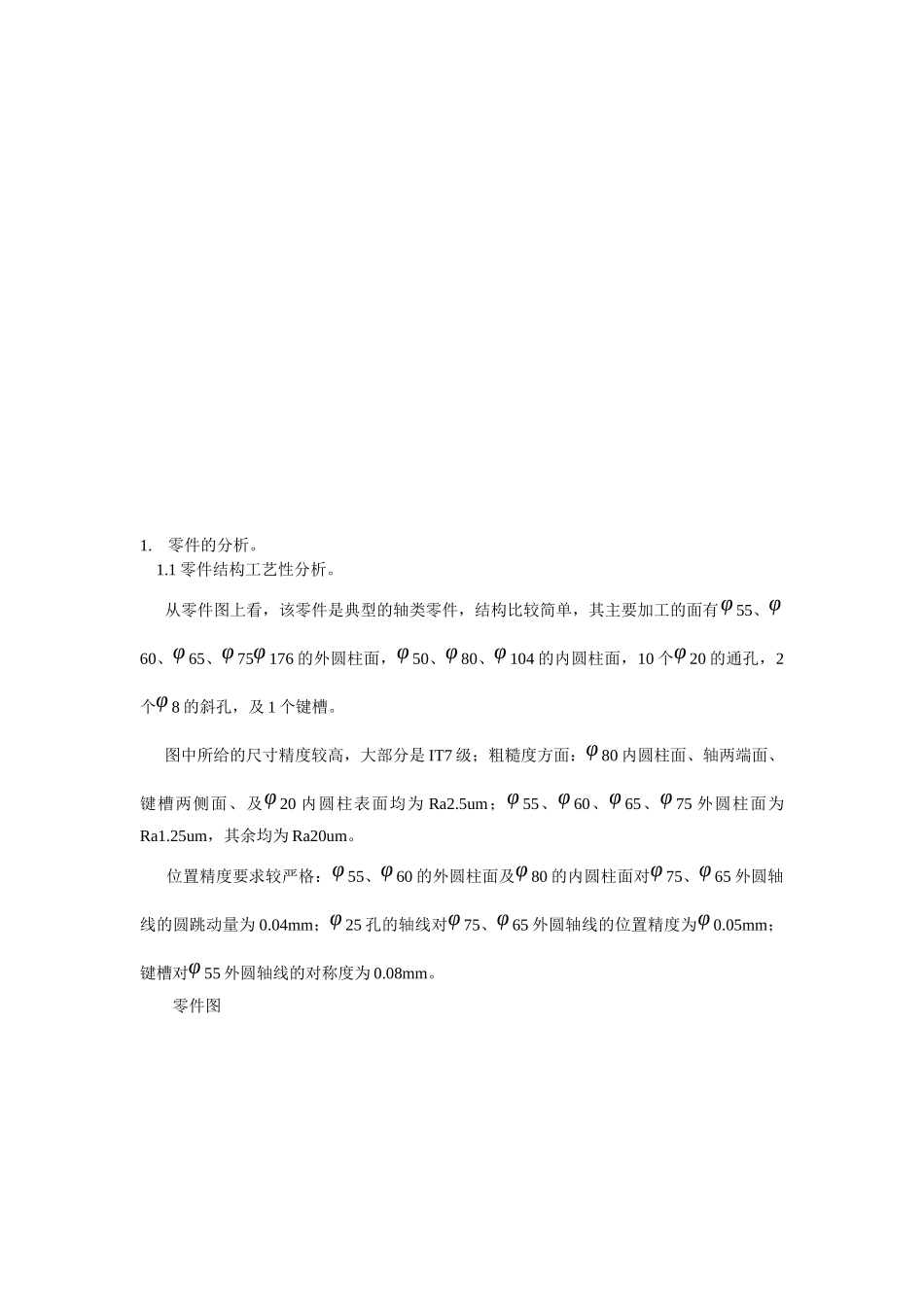

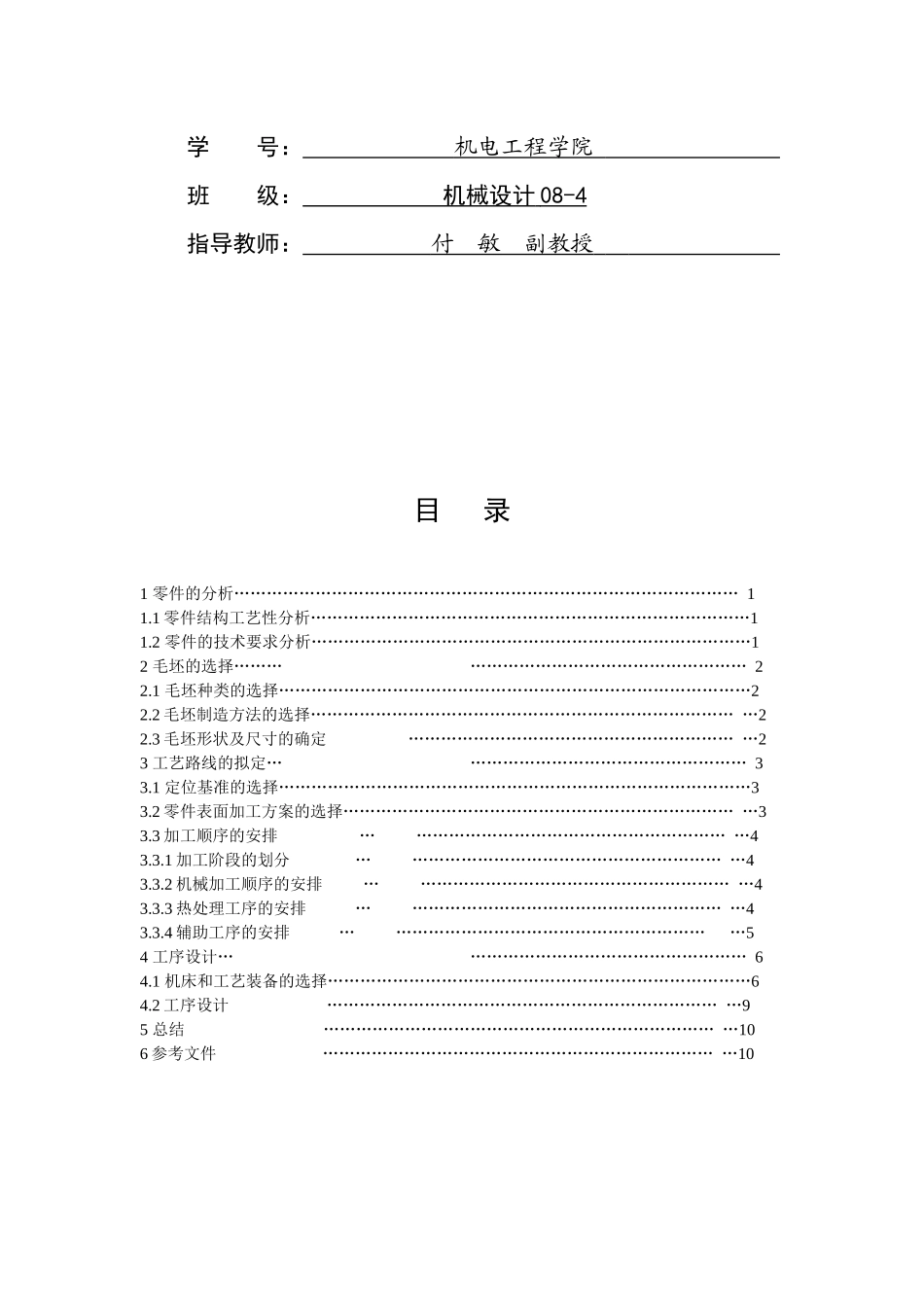

机械制造工艺学课程设计说明书 设计题目： 输出轴 零件机械加工工艺规程设计 学 生： 石见白 学 号： 机电工程学院 班 级： 机械设计 08-4 指导教师： 付 敏 副教授 目 录1 零件的分析………………………………………………………………………………… 11.1 零件结构工艺性分析………………………………………………………………………11.2 零件的技术要求分析………………………………………………………………………12 毛坯的选择……… …………………………………………… 22.1 毛坯种类的选择……………………………………………………………………………22.2 毛坯制造方法的选择…………………………………………………………………… …22.3 毛坯形状及尺寸的确定 …………………………………………………… …23 工艺路线的拟定… …………………………………………… 33.1 定位基准的选择……………………………………………………………………………33.2 零件表面加工方案的选择……………………………………………………………… …33.3 加工顺序的安排 … ………………………………………………… …43.3.1 加工阶段的划分 … ………………………………………………… …43.3.2 机械加工顺序的安排 … ………………………………………………… …43.3.3 热处理工序的安排 … ………………………………………………… …43.3.4 辅助工序的安排 … ………………………………………………… …54 工序设计… …………………………………………… 64.1 机床和工艺装备的选择……………………………………………………………………64.2 工序设计 ……………………………………………………………… …95 总结 ……………………………………………………………… …106 参考文件 ……………………………………………………………… …101.零件的分析。1.1 零件结构工艺性分析。 从零件图上看，该零件是典型的轴类零件，结构比较简单，其主要加工的面有φ 55、φ60、φ 65、φ 75φ 176 的外圆柱面，φ 50、φ 80、φ 104 的内圆柱面，10 个φ 20 的通孔，2个φ 8 的斜孔，及 1 个键槽。 图中所给的尺寸精度较高，大部分是 IT7 级；粗糙度方面：φ 80 内圆柱面、轴两端面、键槽两侧面、及φ 20 内圆柱表面均为 Ra2.5um；φ 55、φ 60、...
