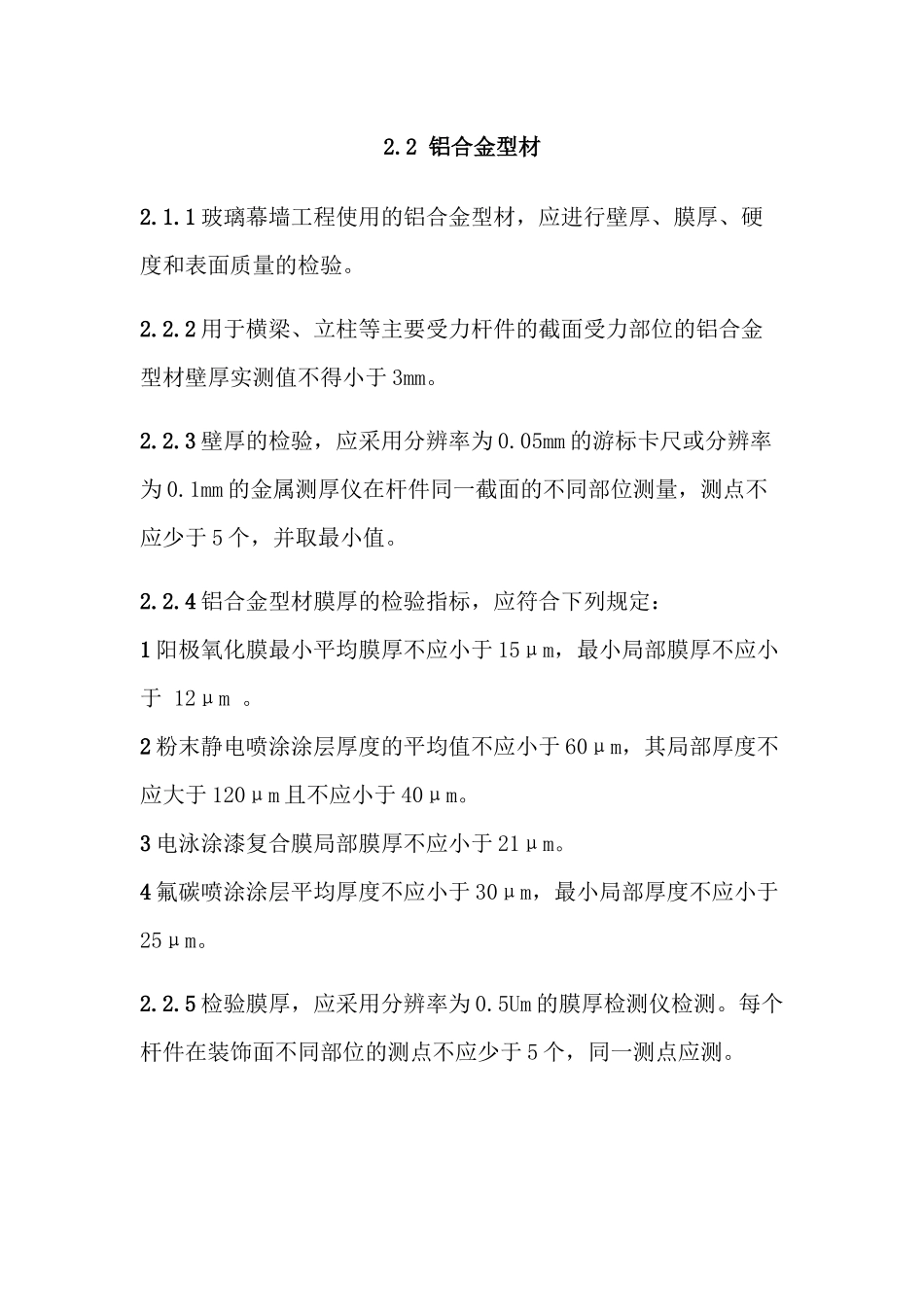

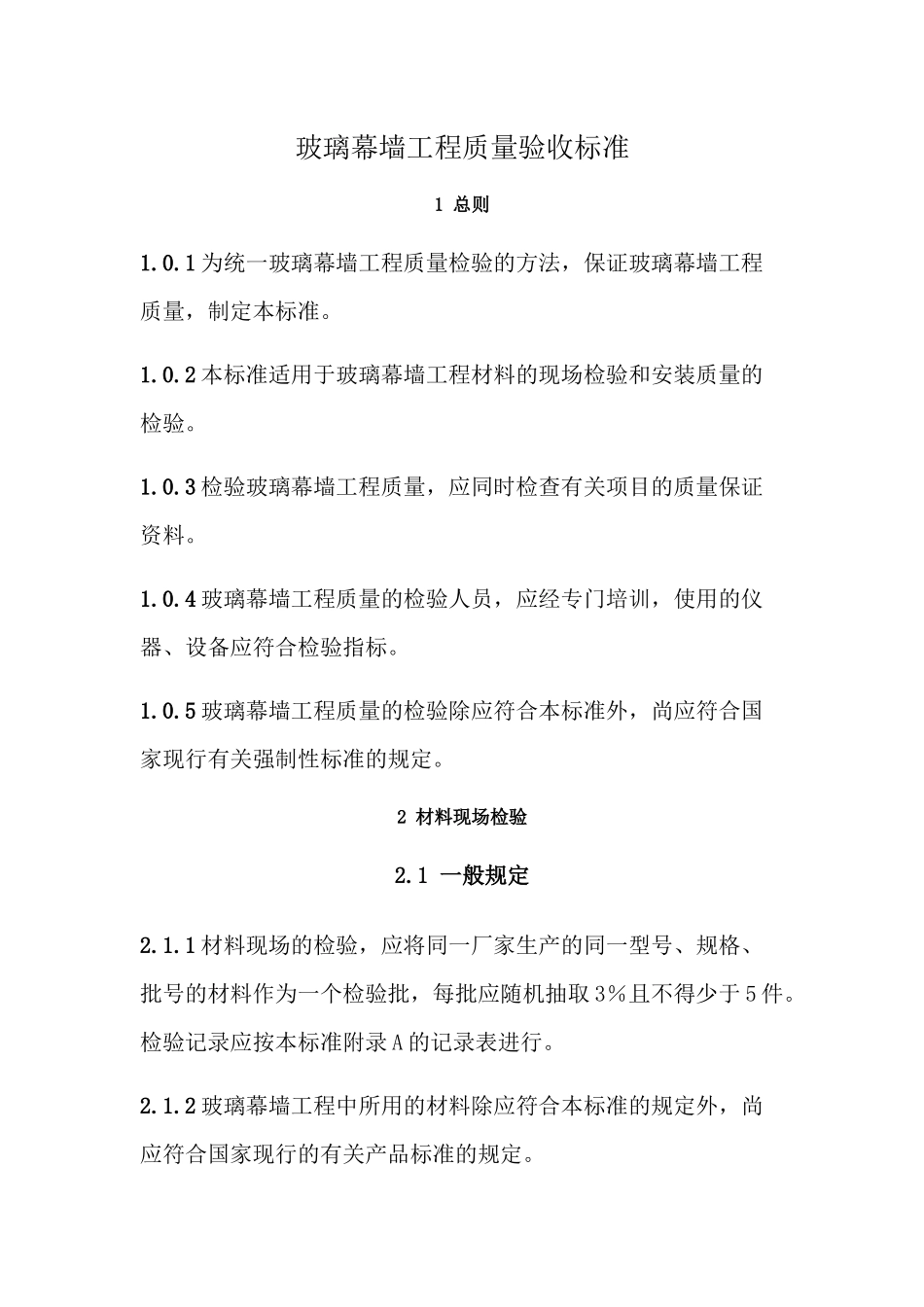

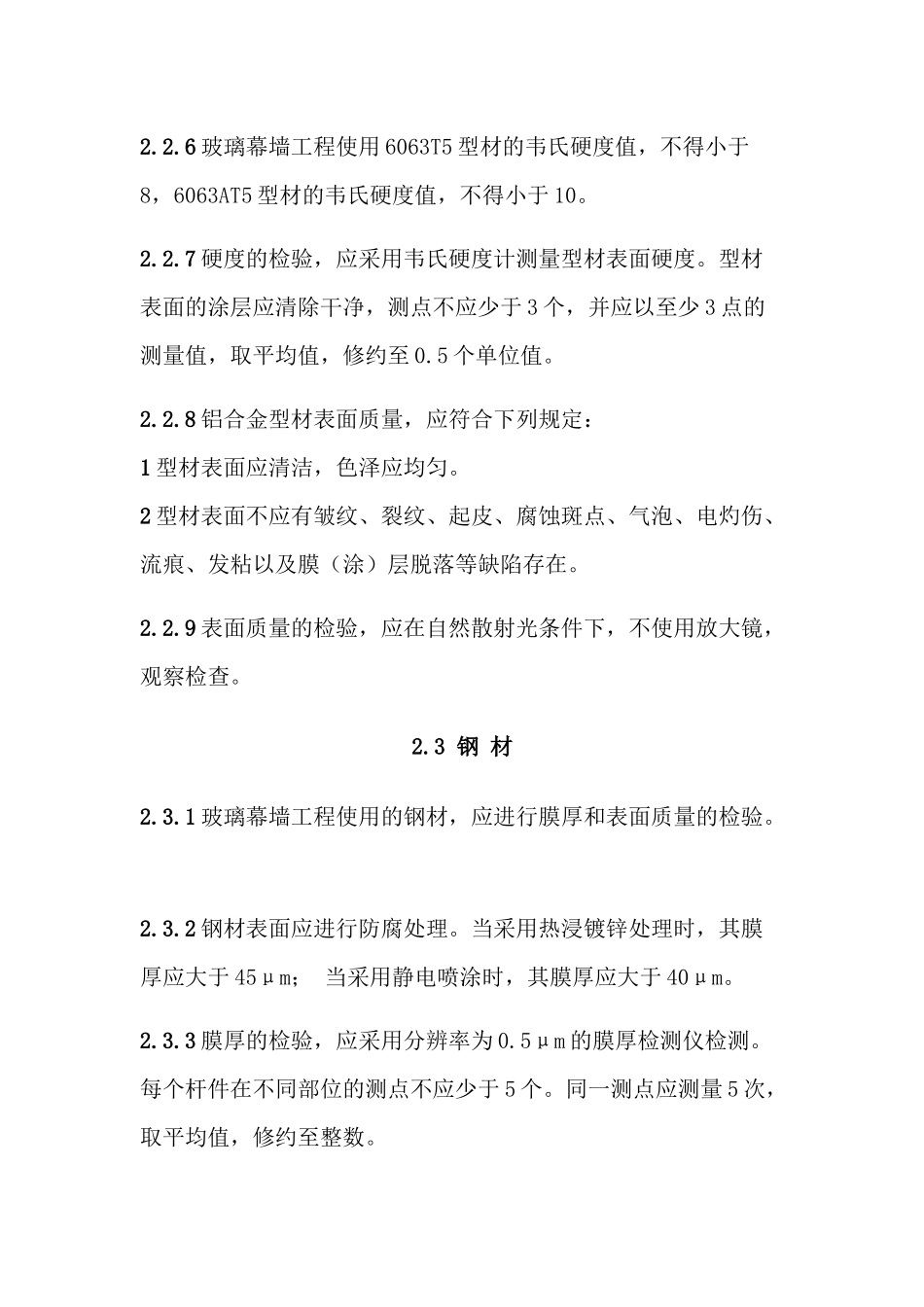

玻璃幕墙工程质量验收标准1 总则 1.0.1 为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。 1.0.2 本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。 1.0.3 检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。 1.0.4 玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。 1.0.5 玻璃幕墙工程质量的检验除应符合本标准外，尚应符合国家现行有关强制性标准的规定。 2 材料现场检验 2.1 一般规定2.1.1 材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取 3％且不得少于 5 件。检验记录应按本标准附录 A 的记录表进行。 2.1.2 玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的规定。 2.2 铝合金型材2.1.1 玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。 2.2.2 用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于 3mm。 2.2.3 壁厚的检验，应采用分辨率为 0.05mm 的游标卡尺或分辨率为 0.1mm 的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于 5 个，并取最小值。 2.2.4 铝合金型材膜厚的检验指标，应符合下列规定：1 阳极氧化膜最小平均膜厚不应小于 15μm，最小局部膜厚不应小于 12μm 。2 粉末静电喷涂涂层厚度的平均值不应小于 60μm，其局部厚度不应大于 120μm 且不应小于 40μm。3 电泳涂漆复合膜局部膜厚不应小于 21μm。4 氟碳喷涂涂层平均厚度不应小于 30μm，最小局部厚度不应小于25μm。 2.2.5 检验膜厚，应采用分辨率为 0.5Um 的膜厚检测仪检测。每个杆件在装饰面不同部位的测点不应少于 5 个，同一测点应测。 2.2.6 玻璃幕墙工程使用 6063T5 型材的韦氏硬度值，不得小于8，6063AT5 型材的韦氏硬度值，不得小于 10。 2.2.7 硬度的检验，应采用韦氏硬度计测量型材表面硬度。型材表面的涂层应清除干净，测点不应少于 3 个，并应以至少 3 点的测量值，取平均值，修约至 0.5 个单位值。 2.2.8 铝合金型材表面质量，应符合下列规定：1 型材表面应清洁，色泽应均匀。2 型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。 2.2.9 表面质量的检验，应在自然散射光条件下，不使用放大镜，观察检查。 2.3 ...
