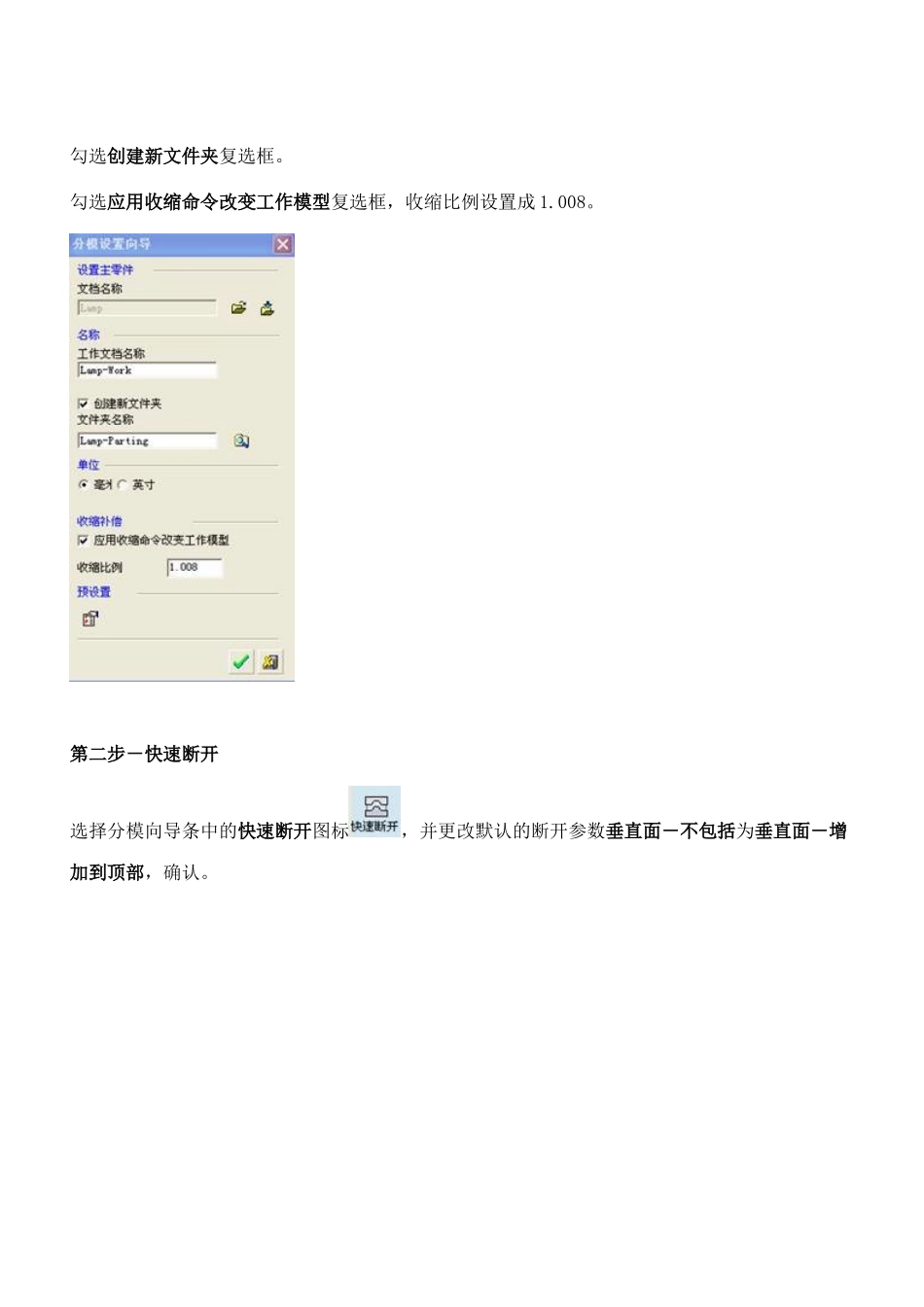

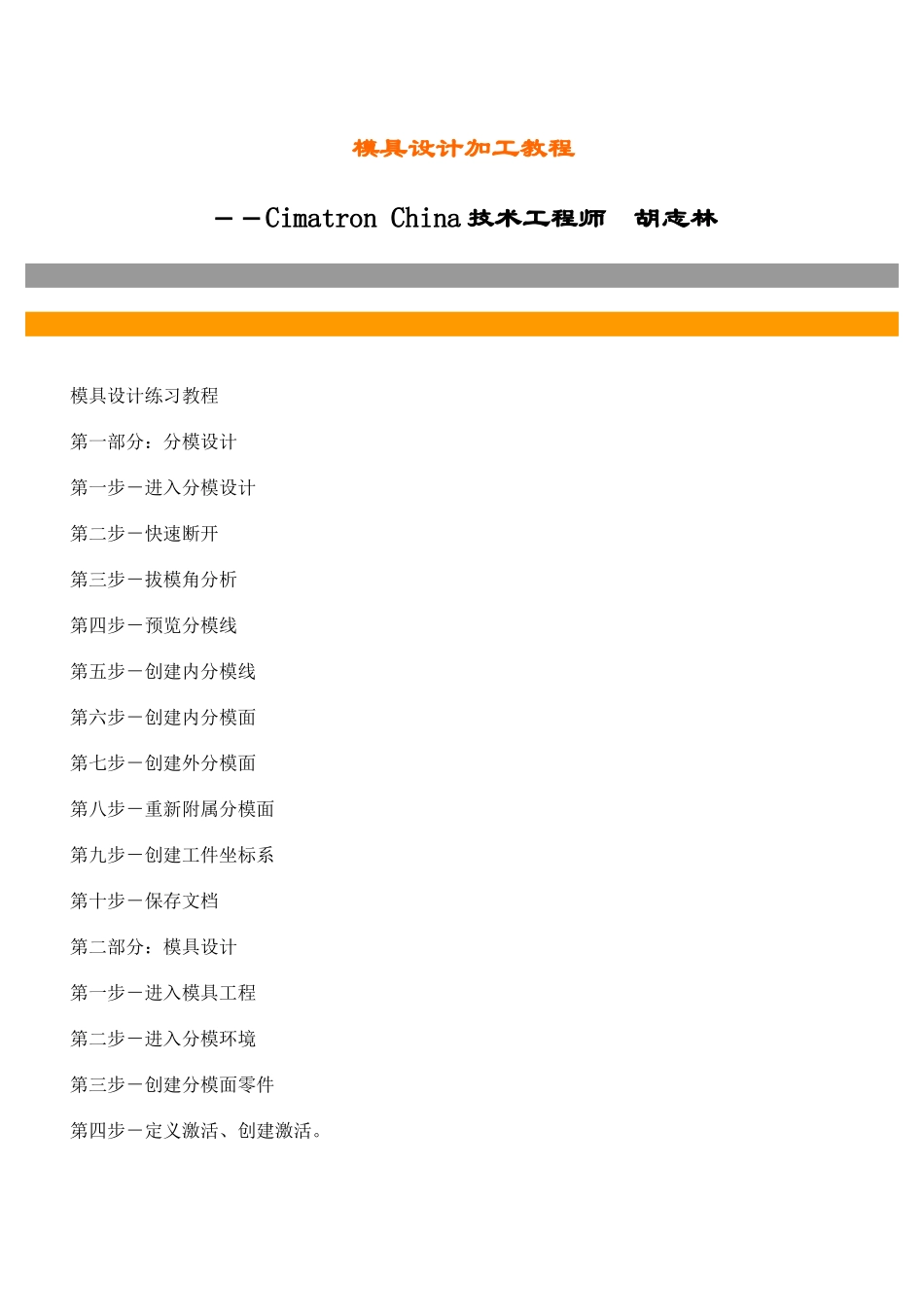

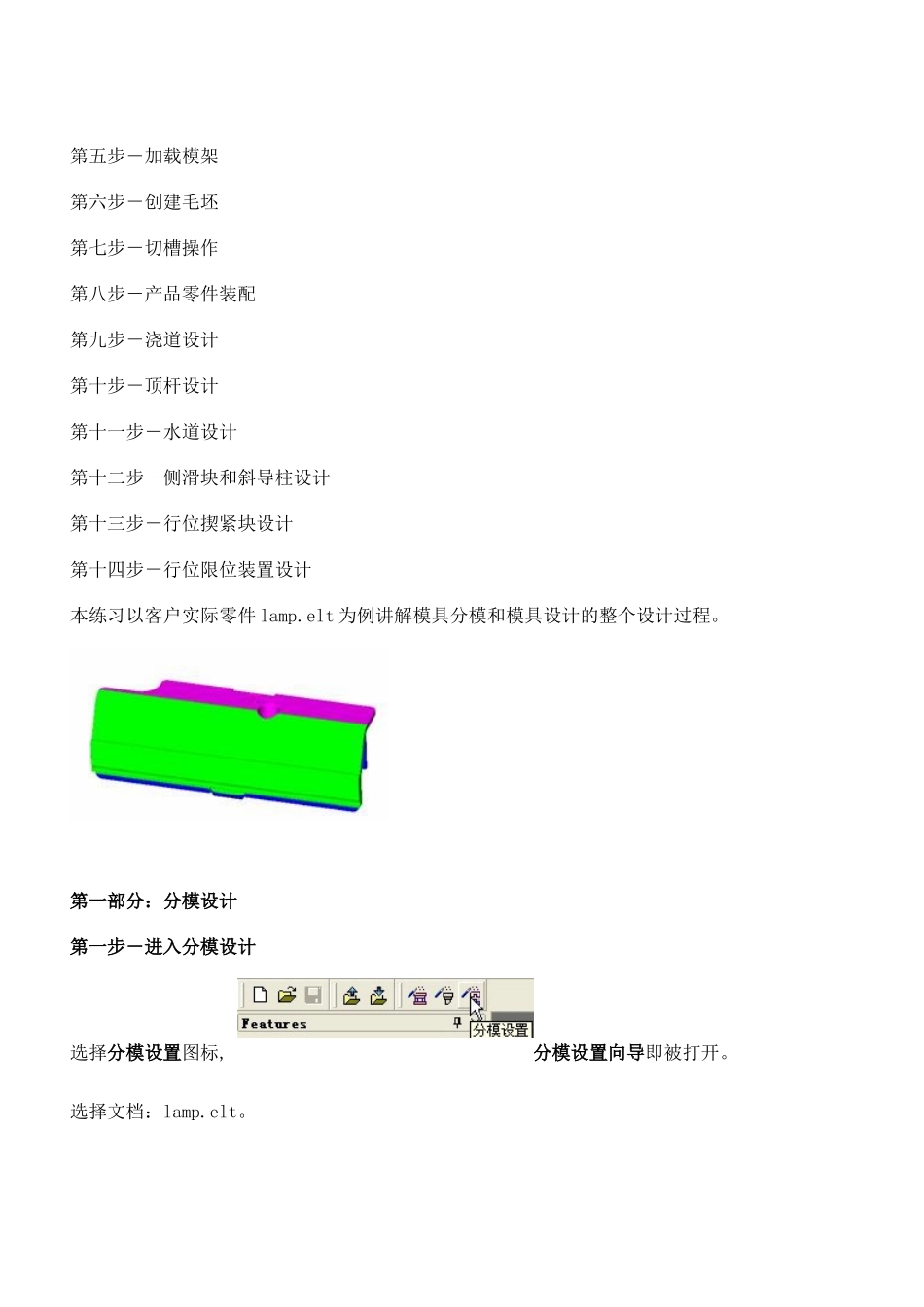

模具设计加工教程－－Cimatron China 技术工程师 胡志林 模具设计练习教程 第一部分：分模设计 第一步－进入分模设计 第二步－快速断开 第三步－拔模角分析 第四步－预览分模线 第五步－创建内分模线 第六步－创建内分模面 第七步－创建外分模面 第八步－重新附属分模面 第九步－创建工件坐标系 第十步－保存文档 第二部分：模具设计 第一步－进入模具工程 第二步－进入分模环境 第三步－创建分模面零件 第四步－定义激活、创建激活。 第五步－加载模架 第六步－创建毛坯 第七步－切槽操作 第八步－产品零件装配 第九步－浇道设计 第十步－顶杆设计 第十一步－水道设计 第十二步－侧滑块和斜导柱设计 第十三步－行位揳紧块设计 第十四步－行位限位装置设计本练习以客户实际零件 lamp.elt 为例讲解模具分模和模具设计的整个设计过程。 第一部分：分模设计 第一步－进入分模设计选择分模设置图标, 分模设置向导即被打开。选择文档：lamp.elt。 勾选创建新文件夹复选框。勾选应用收缩命令改变工作模型复选框，收缩比例设置成 1.008。第二步－快速断开 选择分模向导条中的快速断开图标，并更改默认的断开参数垂直面－不包括为垂直面－增加到顶部，确认。 注意到经过第一步自动断开后还有一部分曲面未被分配，选择新方向选项，并点击方向箭头端部的实心点，定义方向为沿 x 轴反方向，确定。 重新附属曲面，选择下图所示的应该被分配到 SPLIT-3 部分的曲面，然后在特征树中选择 SPLIT-3 特征，点击鼠标右键，再选择弹出的及时菜单中的附加选项，这样就把所选择的曲面附属到SPLIT-3 部分了。结果如下： 重命名分模特征：在分模特征树上选择分模特征 Split-01，点击鼠标右键，在弹出的及时菜单中选择重命名选项，更改其名称为上模，同样更改 Split-02 为下模，Split-03 为行位。 第三步－拔模角分析选择分模向导条中拔模角度下拔模角选项，点击显示对话框选项弹出一个拔模角分析的示意图。图中表示以颜色来区分零件模型的拔模角度。第四步－预览分模线选择分模向导条中分模线下分模线预览选项，并确认。软件则自动显示出当前的分模线。其中内分模线以红色显示，外分模线以蓝色显示。从中设计者可以检查分模线的情况，以保证分模的正确。比如，分模线必须封闭，如若预览分模线中有开放的地方，则前面的快速断开肯定有不妥的地方。 第五步－创建内分模线 隐藏分模特征树中的分模线预览特征。然后选择...
