西山晋兴能源斜沟选煤厂感温光缆设计方案VIP免费

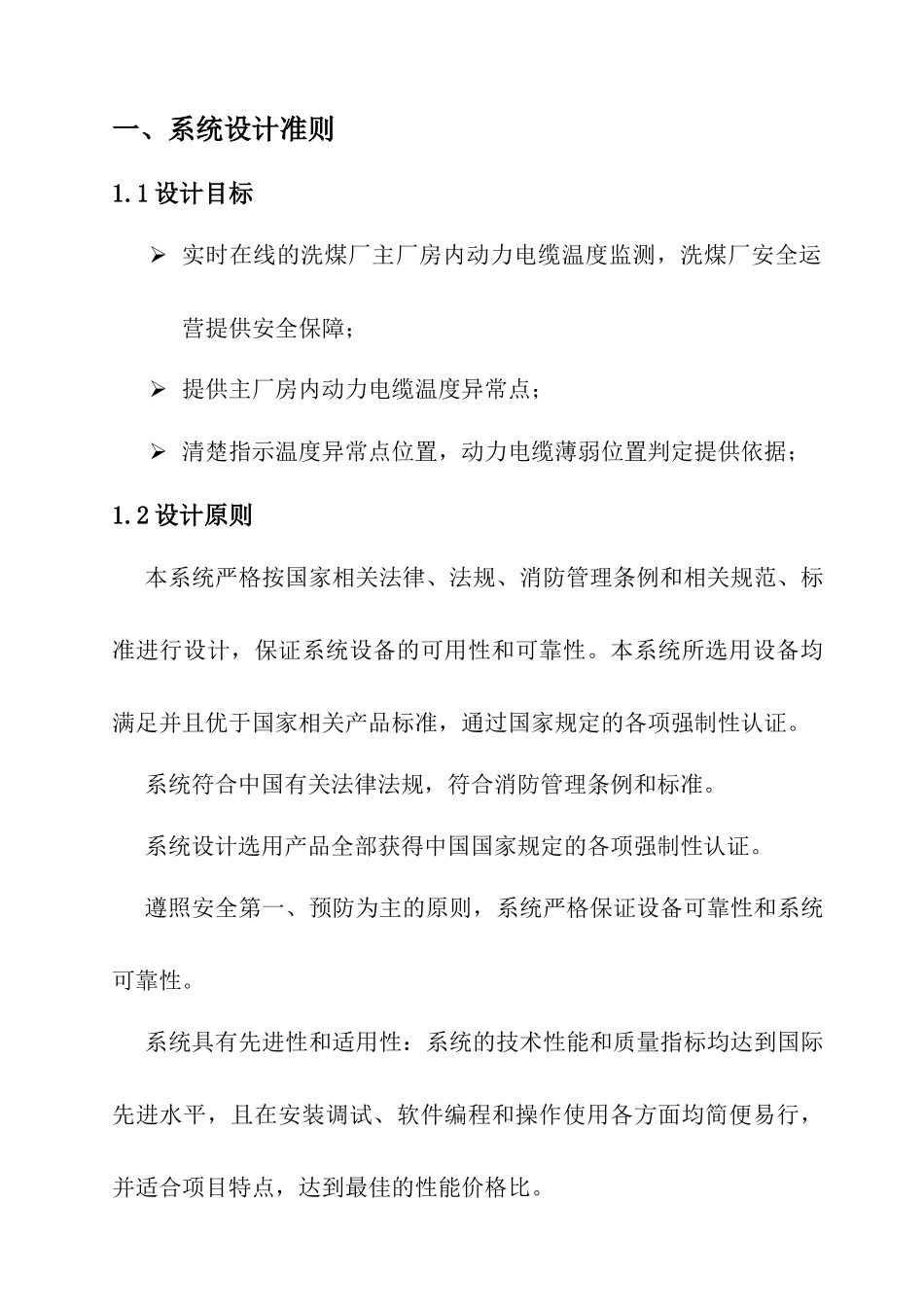

一、系统设计准则1.1 设计目标 实时在线的洗煤厂主厂房内动力电缆温度监测，洗煤厂安全运营提供安全保障； 提供主厂房内动力电缆温度异常点； 清楚指示温度异常点位置，动力电缆薄弱位置判定提供依据；1.2 设计原则本系统严格按国家相关法律、法规、消防管理条例和相关规范、标准进行设计，保证系统设备的可用性和可靠性。本系统所选用设备均满足并且优于国家相关产品标准，通过国家规定的各项强制性认证。系统符合中国有关法律法规，符合消防管理条例和标准。系统设计选用产品全部获得中国国家规定的各项强制性认证。遵照安全第一、预防为主的原则，系统严格保证设备可靠性和系统可靠性。系统具有先进性和适用性：系统的技术性能和质量指标均达到国际先进水平，且在安装调试、软件编程和操作使用各方面均简便易行，并适合项目特点，达到最佳的性能价格比。在系统细化设计时明确与总监控系统之间的接口界面，且系统的各项技术指标均符合相应要求。在系统设计时尽量优化设备配置，考虑整个系统的统筹配置，避免设备的重复购置和管线的混乱局面。1.3 设计依据GB/T21197-2007 线型光纤感温火灾探测器GB50229-2006 火力发电厂与变电站设计防火规范IEC 144 低压开关和控制设备的外壳防护等级GB50217-2007 电力工程电缆设计规范GB50166-92 火灾自动报警系统施工及验收规范GB50116-98 火灾自动报警系统设计规范GB50058—92 爆炸和火灾危险环境电力装置设计规范GB50168－2006 电气装置安装工程施工及验收规范 GB4942.2—85 低压电气外壳防护等级 GB50303-2002 建筑电气工程施工质量验收规范GB50057-94（2000） 建筑物防雷设计规范GA173-1998 计算机信息系统防雷保安器GB8566－88 计算机软件开发规范 GB8567－88 计算机软件开发文件编制指南GB50343-2004 建筑物电子信息系统防雷技术规范 GB2423 电工电子产品基本环境试验规程GB4890 电气设备抗干扰特性GB7450 电气设备雷击报护导则GB/T17626.2-1998 电磁兼容试验和测量技术 静电放电抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术 振荡波抗扰度试验相关的安装工程质量检验评定标准。其它与本合约工作内容有关的国家、地方或国际标准。二、项目概述斜沟选煤厂作为一个现代化大型选煤厂,主厂房内分布着大量电缆桥架和动力电缆,这些电缆的正常运转直接关系着选煤厂的安全生产。为了洗煤厂的安全运营，经过实地考察，我公司建议在选煤厂一期和二期主厂房变电所内...
