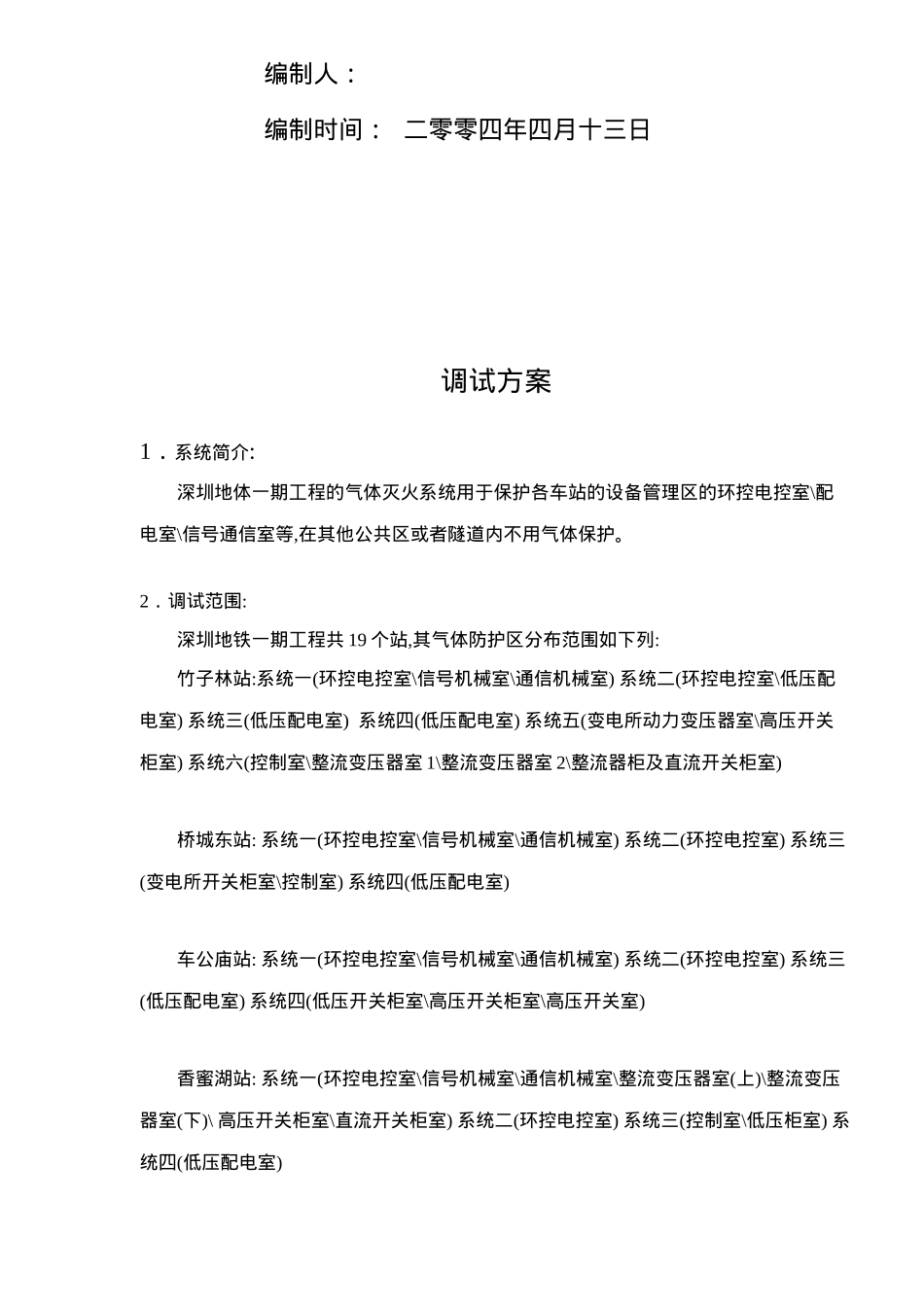

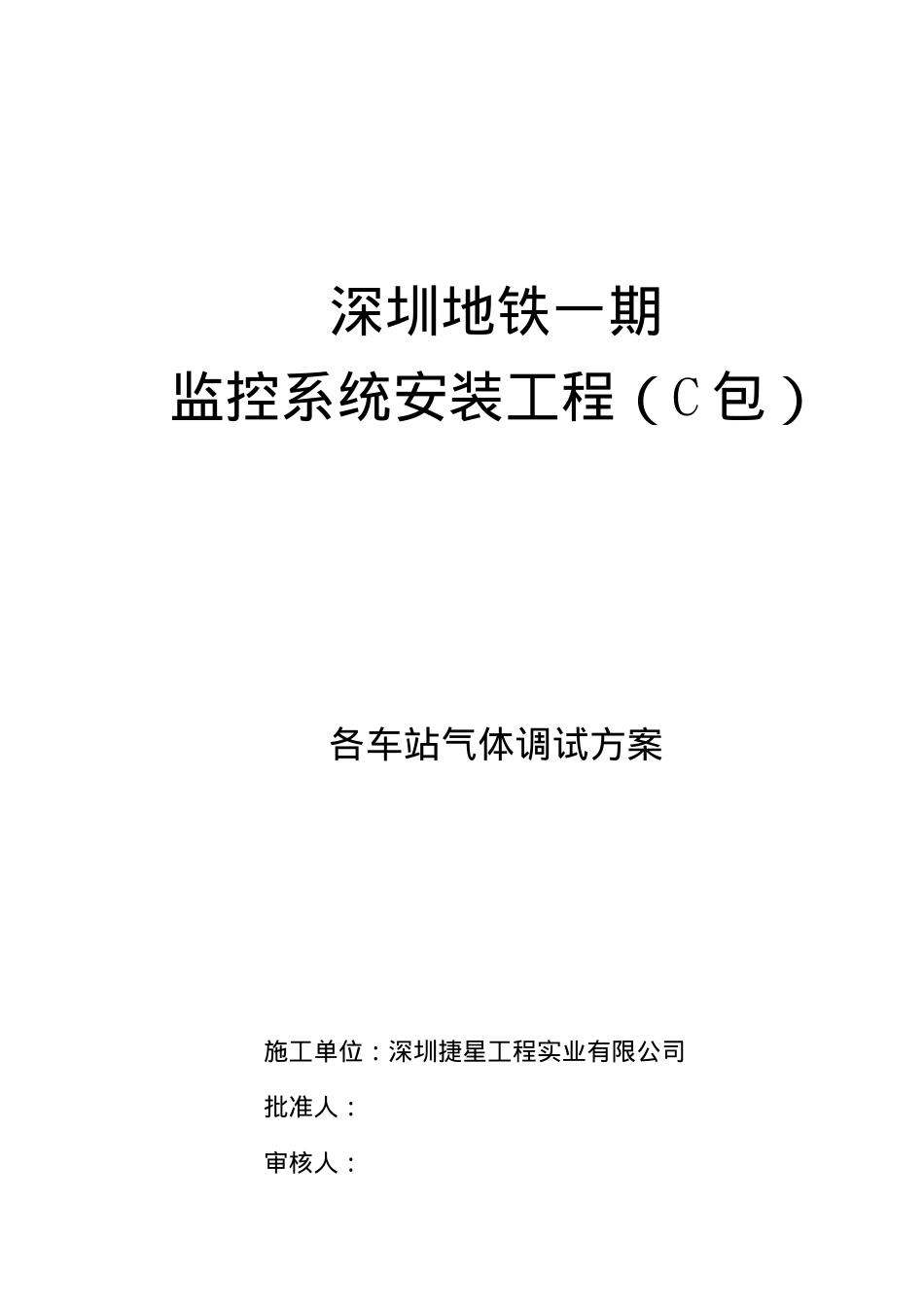

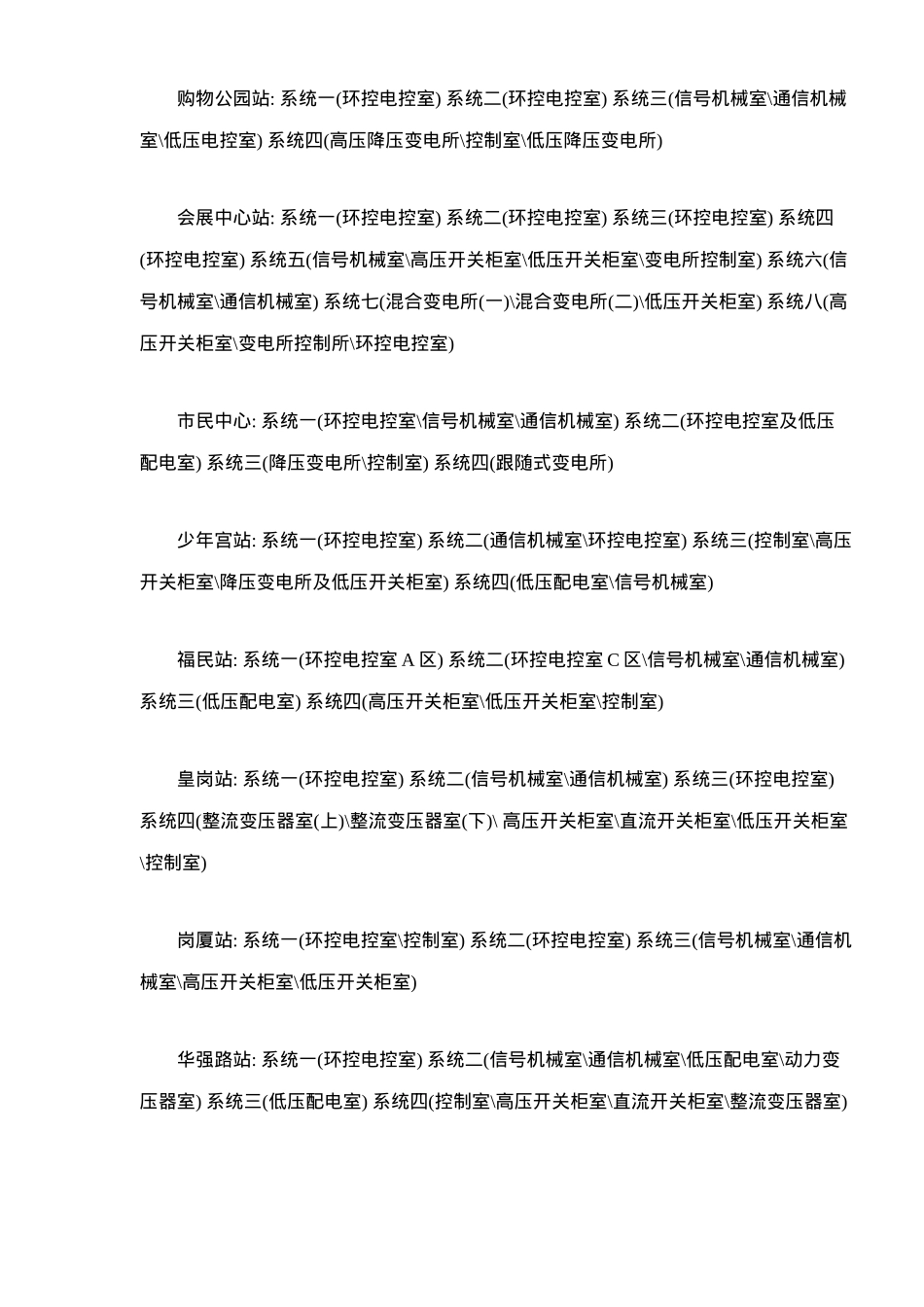

深圳地铁一期监控系统安装工程（C 包）各车站气体调试方案施工单位：深圳捷星工程实业有限公司批准人：审核人：编制人： 编制时间： 二零零四年四月十三日调试方案1．系统简介:深圳地体一期工程的气体灭火系统用于保护各车站的设备管理区的环控电控室\配电室\信号通信室等,在其他公共区或者隧道内不用气体保护。2．调试范围:深圳地铁一期工程共 19 个站,其气体防护区分布范围如下列:竹子林站:系统一(环控电控室\信号机械室\通信机械室) 系统二(环控电控室\低压配电室) 系统三(低压配电室) 系统四(低压配电室) 系统五(变电所动力变压器室\高压开关柜室) 系统六(控制室\整流变压器室 1\整流变压器室 2\整流器柜及直流开关柜室)桥城东站: 系统一(环控电控室\信号机械室\通信机械室) 系统二(环控电控室) 系统三(变电所开关柜室\控制室) 系统四(低压配电室)车公庙站: 系统一(环控电控室\信号机械室\通信机械室) 系统二(环控电控室) 系统三(低压配电室) 系统四(低压开关柜室\高压开关柜室\高压开关室)香蜜湖站: 系统一(环控电控室\信号机械室\通信机械室\整流变压器室(上)\整流变压器室(下)\ 高压开关柜室\直流开关柜室) 系统二(环控电控室) 系统三(控制室\低压柜室) 系统四(低压配电室)购物公园站: 系统一(环控电控室) 系统二(环控电控室) 系统三(信号机械室\通信机械室\低压电控室) 系统四(高压降压变电所\控制室\低压降压变电所)会展中心站: 系统一(环控电控室) 系统二(环控电控室) 系统三(环控电控室) 系统四(环控电控室) 系统五(信号机械室\高压开关柜室\低压开关柜室\变电所控制室) 系统六(信号机械室\通信机械室) 系统七(混合变电所(一)\混合变电所(二)\低压开关柜室) 系统八(高压开关柜室\变电所控制所\环控电控室)市民中心: 系统一(环控电控室\信号机械室\通信机械室) 系统二(环控电控室及低压配电室) 系统三(降压变电所\控制室) 系统四(跟随式变电所) 少年宫站: 系统一(环控电控室) 系统二(通信机械室\环控电控室) 系统三(控制室\高压开关柜室\降压变电所及低压开关柜室) 系统四(低压配电室\信号机械室) 福民站: 系统一(环控电控室 A 区) 系统二(环控电控室 C 区\信号机械室\通信机械室) 系统三(低压配电室) 系统四(高压开关柜室\低压开关柜室\控制室)皇岗站: 系统一(环控电控室) 系统二(信号机械室\通信机械室) 系统三(环控电控室) 系统四(整流变压器室(上)\整流变压器室(下)\ ...
