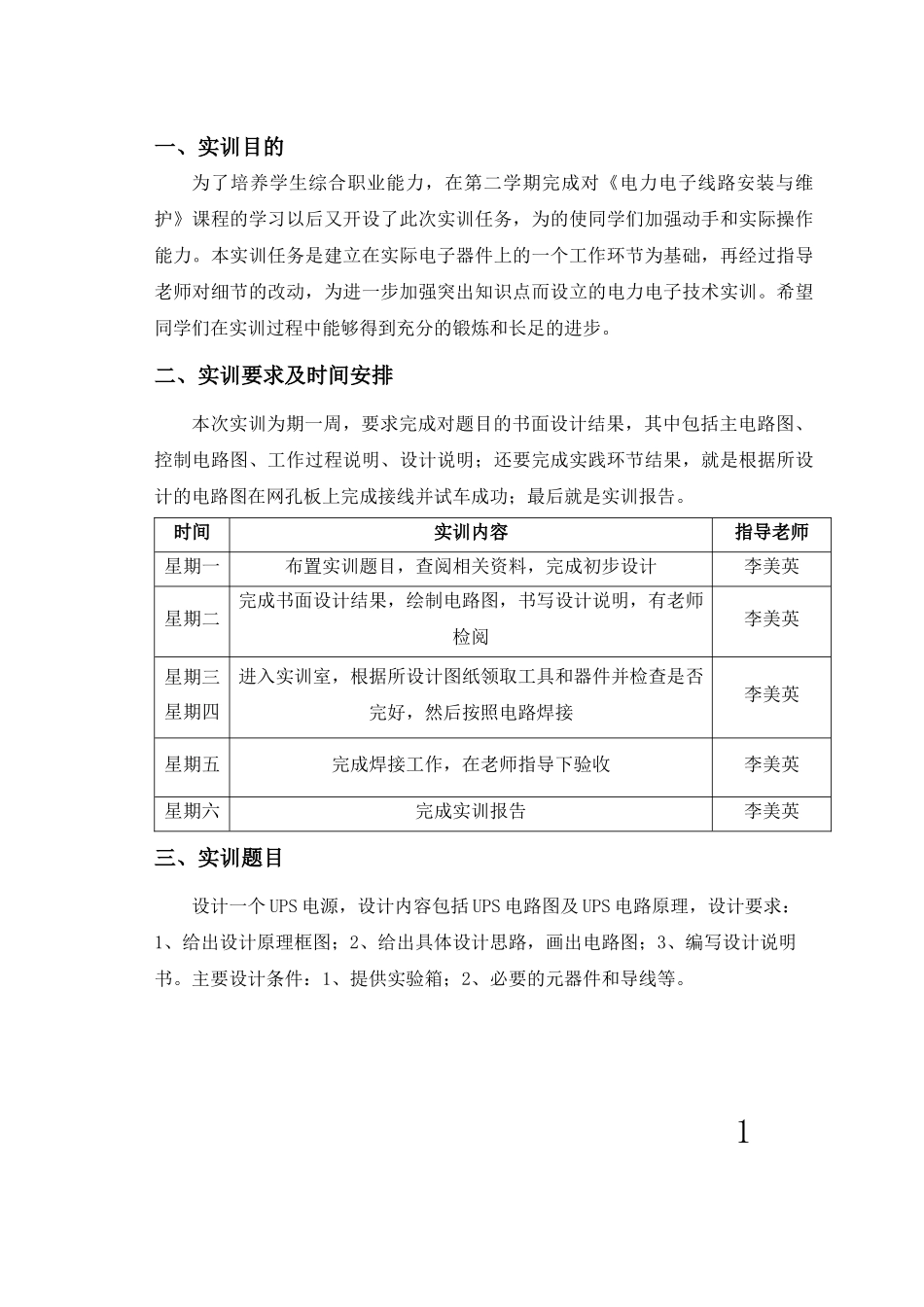

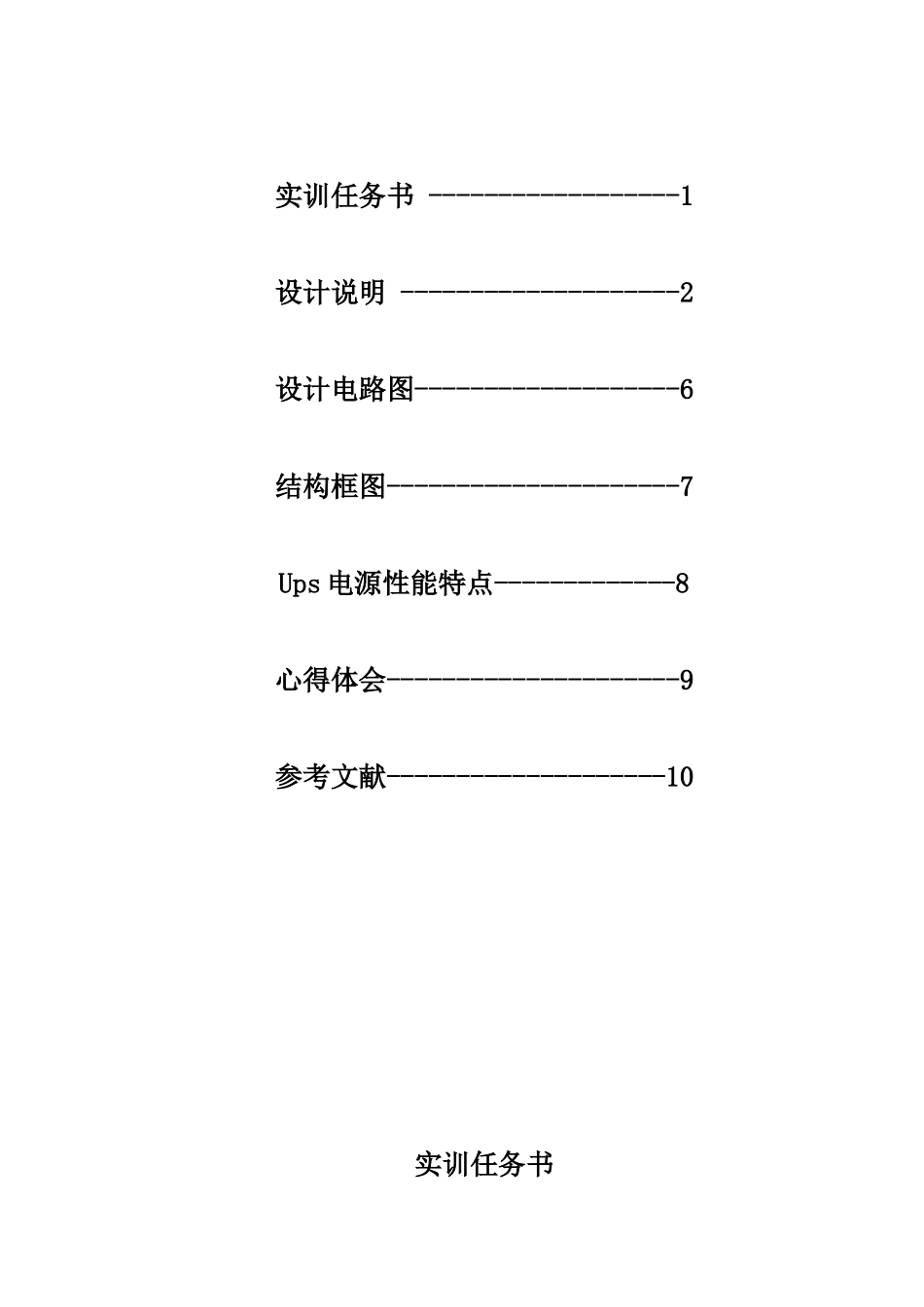

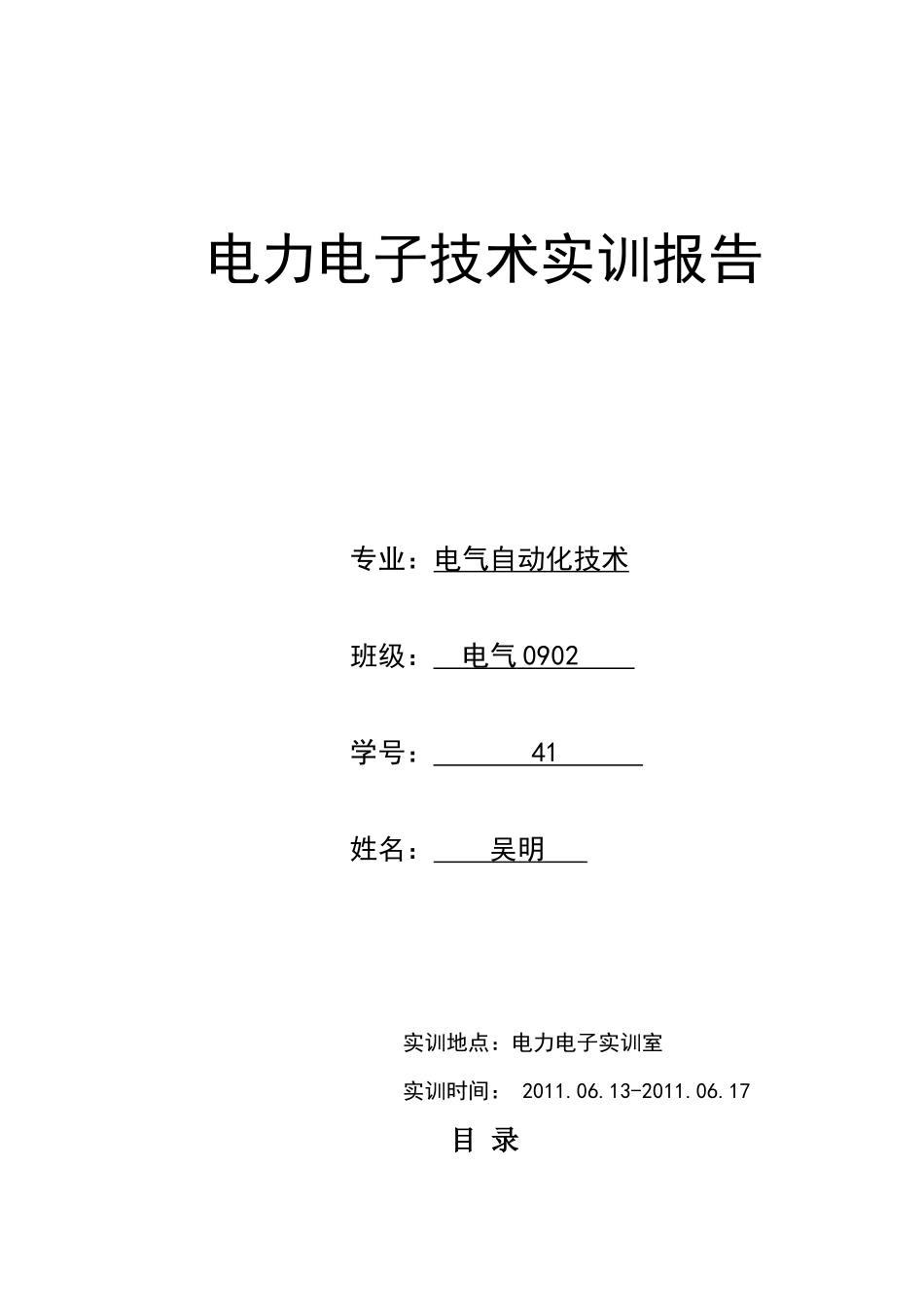

电力电子技术实训报告专业：电气自动化技术班级： 电气 0902 学号： 41 姓名： 吴明 实训地点：电力电子实训室 实训时间： 2011.06.13-2011.06.17 目 录实训任务书 ------------------1设计说明 --------------------2设计电路图-------------------6结构框图---------------------7Ups 电源性能特点-------------8心得体会---------------------9参考文献--------------------10实训任务书一、实训目的为了培养学生综合职业能力，在第二学期完成对《电力电子线路安装与维护》课程的学习以后又开设了此次实训任务，为的使同学们加强动手和实际操作能力。本实训任务是建立在实际电子器件上的一个工作环节为基础，再经过指导老师对细节的改动，为进一步加强突出知识点而设立的电力电子技术实训。希望同学们在实训过程中能够得到充分的锻炼和长足的进步。二、实训要求及时间安排本次实训为期一周，要求完成对题目的书面设计结果，其中包括主电路图、控制电路图、工作过程说明、设计说明；还要完成实践环节结果，就是根据所设计的电路图在网孔板上完成接线并试车成功；最后就是实训报告。时间实训内容指导老师星期一布置实训题目，查阅相关资料，完成初步设计李美英星期二完成书面设计结果，绘制电路图，书写设计说明，有老师检阅李美英星期三星期四进入实训室，根据所设计图纸领取工具和器件并检查是否完好，然后按照电路焊接李美英星期五完成焊接工作，在老师指导下验收李美英星期六完成实训报告李美英三、实训题目设计一个 UPS 电源，设计内容包括 UPS 电路图及 UPS 电路原理，设计要求：1、给出设计原理框图；2、给出具体设计思路，画出电路图；3、编写设计说明书。主要设计条件：1、提供实验箱；2、必要的元器件和导线等。1 图 3 二极管整流器加斩波型充电装置设计说明UPS 电源系统由 4 部分组成：整流、储能、变换和开关控制。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑...
