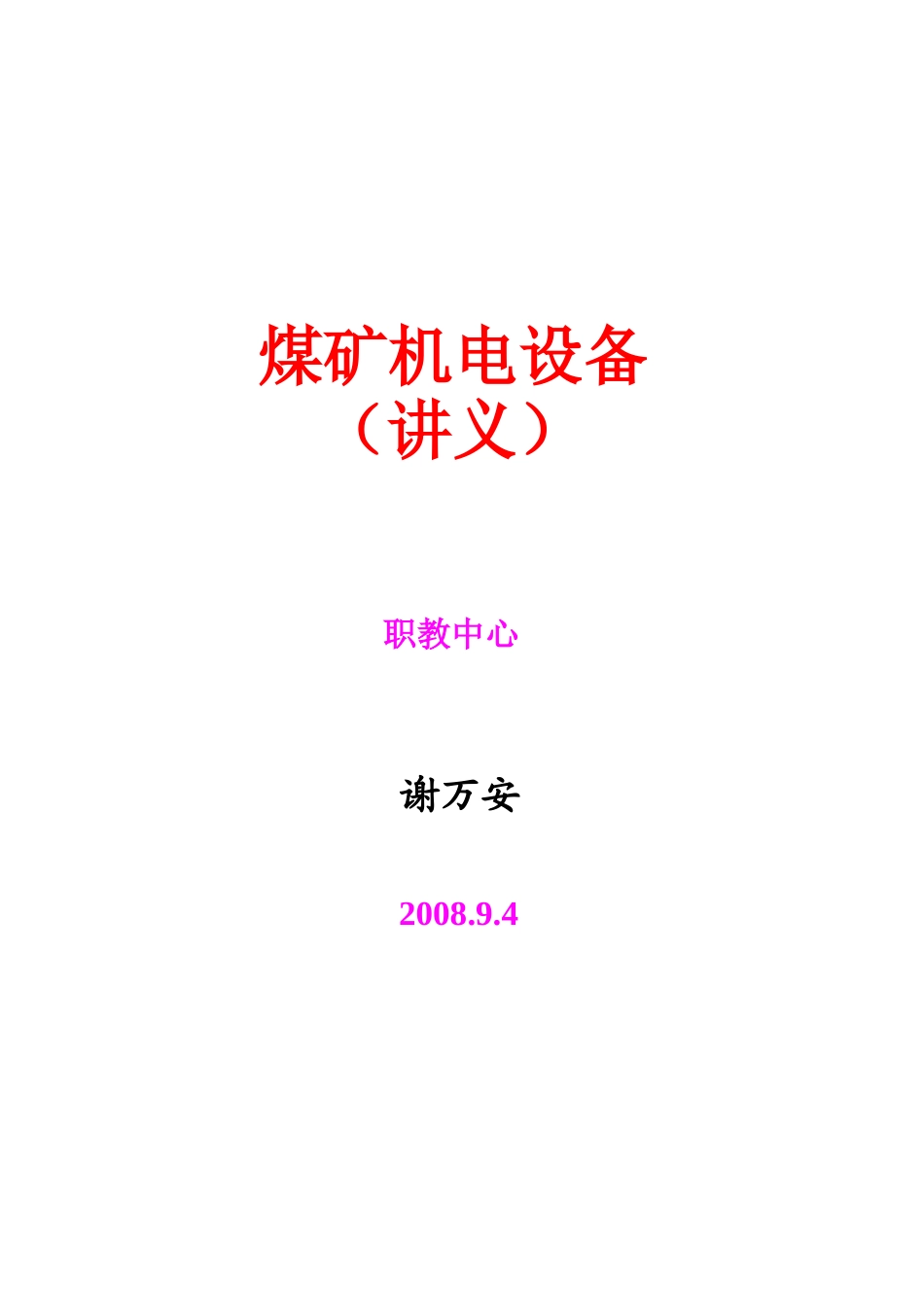

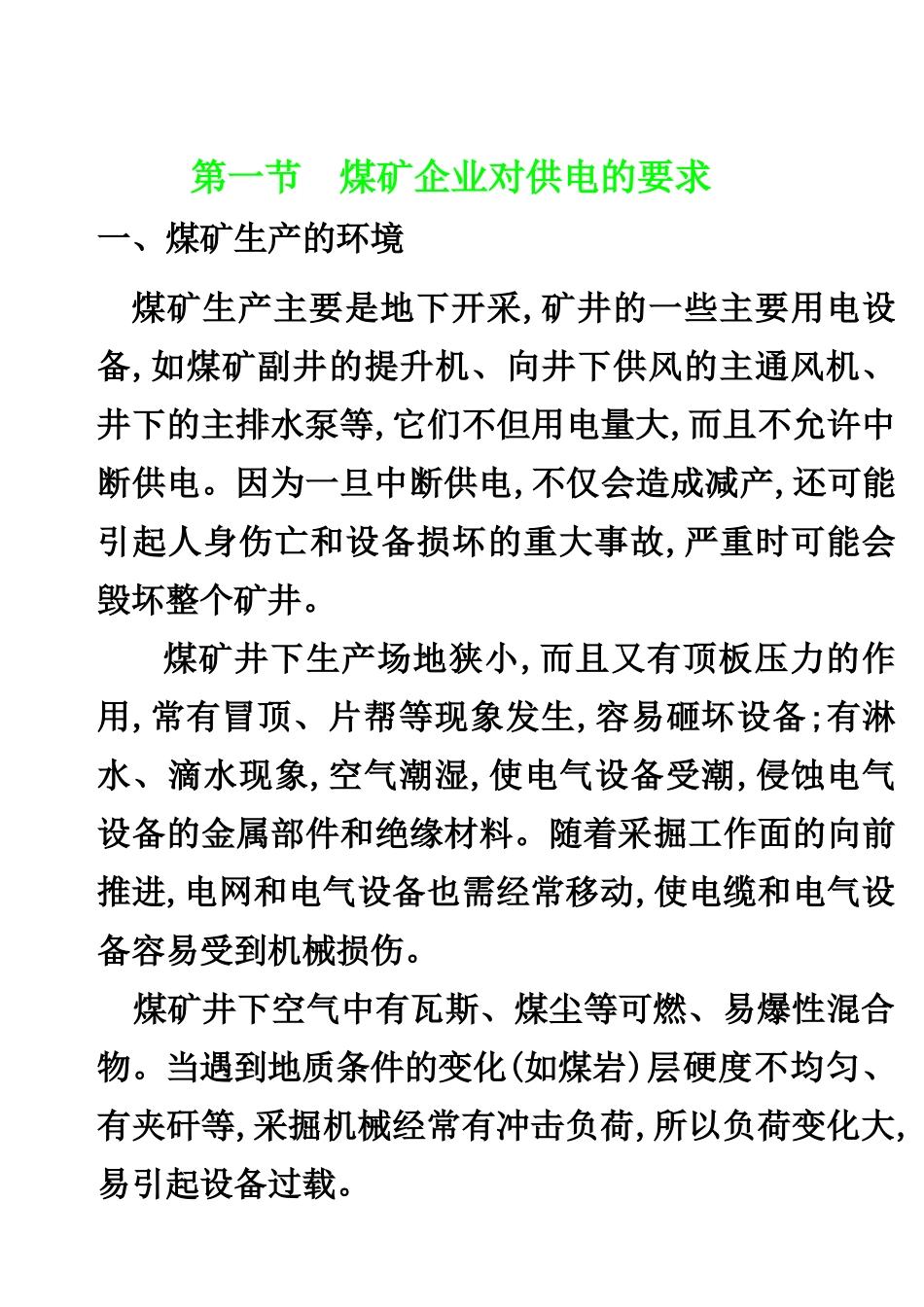

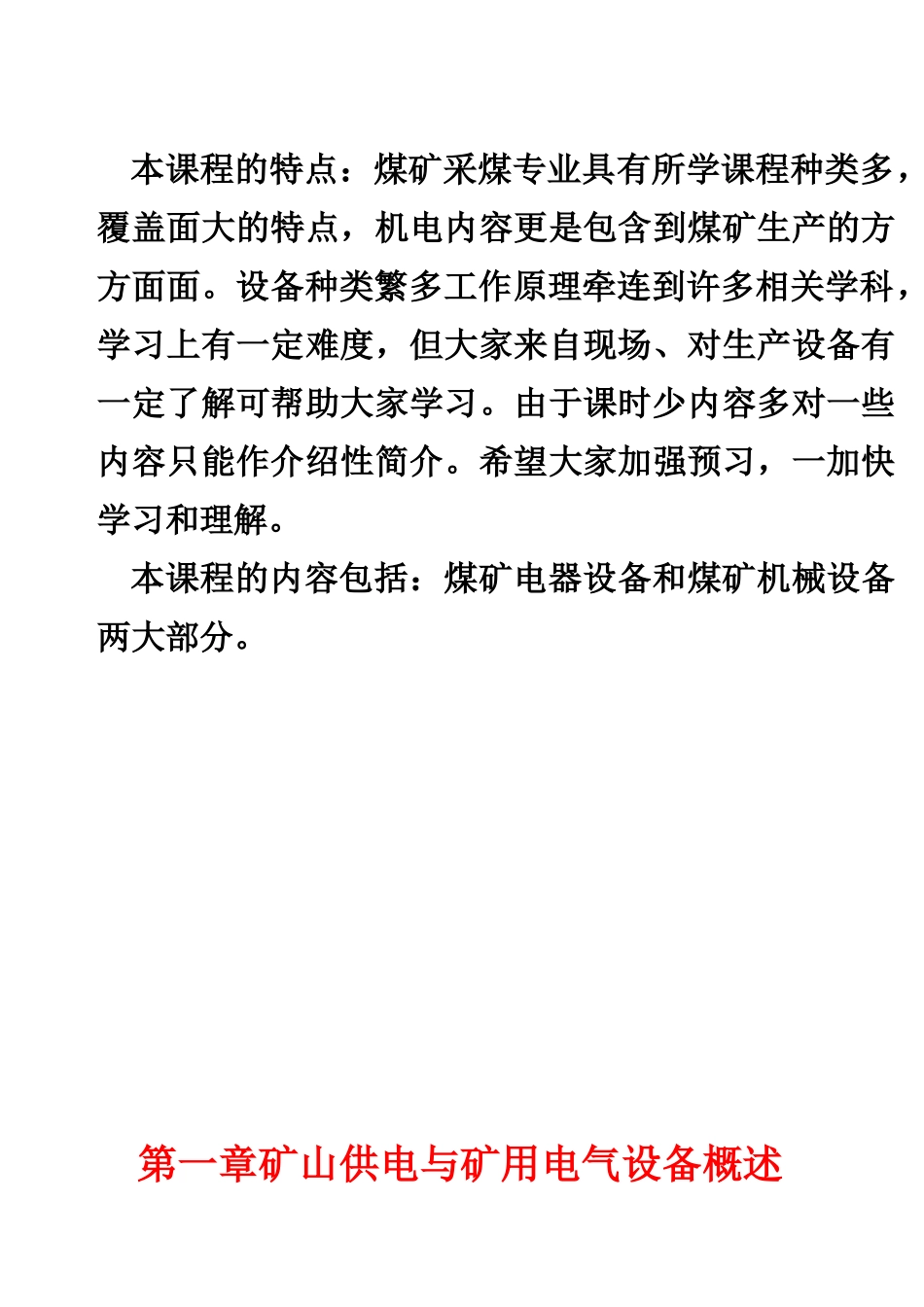

煤矿机电设备（讲义）职教中心谢万安2008.9.4本课程的特点：煤矿采煤专业具有所学课程种类多，覆盖面大的特点，机电内容更是包含到煤矿生产的方方面面。设备种类繁多工作原理牵连到许多相关学科，学习上有一定难度，但大家来自现场、对生产设备有一定了解可帮助大家学习。由于课时少内容多对一些内容只能作介绍性简介。希望大家加强预习，一加快学习和理解。本课程的内容包括：煤矿电器设备和煤矿机械设备两大部分。第一章矿山供电与矿用电气设备概述第一节 煤矿企业对供电的要求一、煤矿生产的环境煤矿生产主要是地下开采,矿井的一些主要用电设备,如煤矿副井的提升机、向井下供风的主通风机、井下的主排水泵等,它们不但用电量大,而且不允许中断供电。因为一旦中断供电,不仅会造成减产,还可能引起人身伤亡和设备损坏的重大事故,严重时可能会毁坏整个矿井。煤矿井下生产场地狭小,而且又有顶板压力的作用,常有冒顶、片帮等现象发生,容易砸坏设备;有淋水、滴水现象,空气潮湿,使电气设备受潮,侵蚀电气设备的金属部件和绝缘材料。随着采掘工作面的向前推进,电网和电气设备也需经常移动,使电缆和电气设备容易受到机械损伤。 煤矿井下空气中有瓦斯、煤尘等可燃、易爆性混合物。当遇到地质条件的变化(如煤岩)层硬度不均匀、有夹矸等,采掘机械经常有冲击负荷,所以负荷变化大,易引起设备过载。二、煤矿企业对供电有如下要求。由于煤矿生产环境的特殊性,对供电有如下要求。（一）、供电可靠(二)、 供电安全（三)、 供电质量(四)、 供电经济三、电力负荷的分类电力负荷是决定电力系统规划、设计、运行以及发电、送电、变电布局的主要依据。根据对供电可靠性要求的不同 , 矿山电力负荷可分成以下三类。(一) 一类负荷 (一级负荷)凡因突然中断供电可能造成人身伤亡或重大设备损坏,给国民经济造成重大损失的或在政治上产生不良影响的负荷,均属一类负荷。例如,煤矿主通风机、主副井提升机、主水泵、井上及井下中央变电所、矿区医院的手术室等用户。对这类负荷应有两个独立电源供电,对有特殊要求的一类负荷,两个独立电源应来自不同地点,以保证供电的绝对可靠。(二) 二类负荷 (二级负荷)凡因突然停电造成大量减产和较大经济损失的负荷,为二类负荷。例如压风机、采区变电所、露天矿变电所等都属于这类负荷。对二类负荷供电,是否需要备用电源,应根据企业规模和技术经济指标决定。对于中小型煤矿的二类负荷一般由专用线路供电, 但需在仓库里储备一套设备,以备...
