余热电站汽轮机运行规程(改)VIP免费

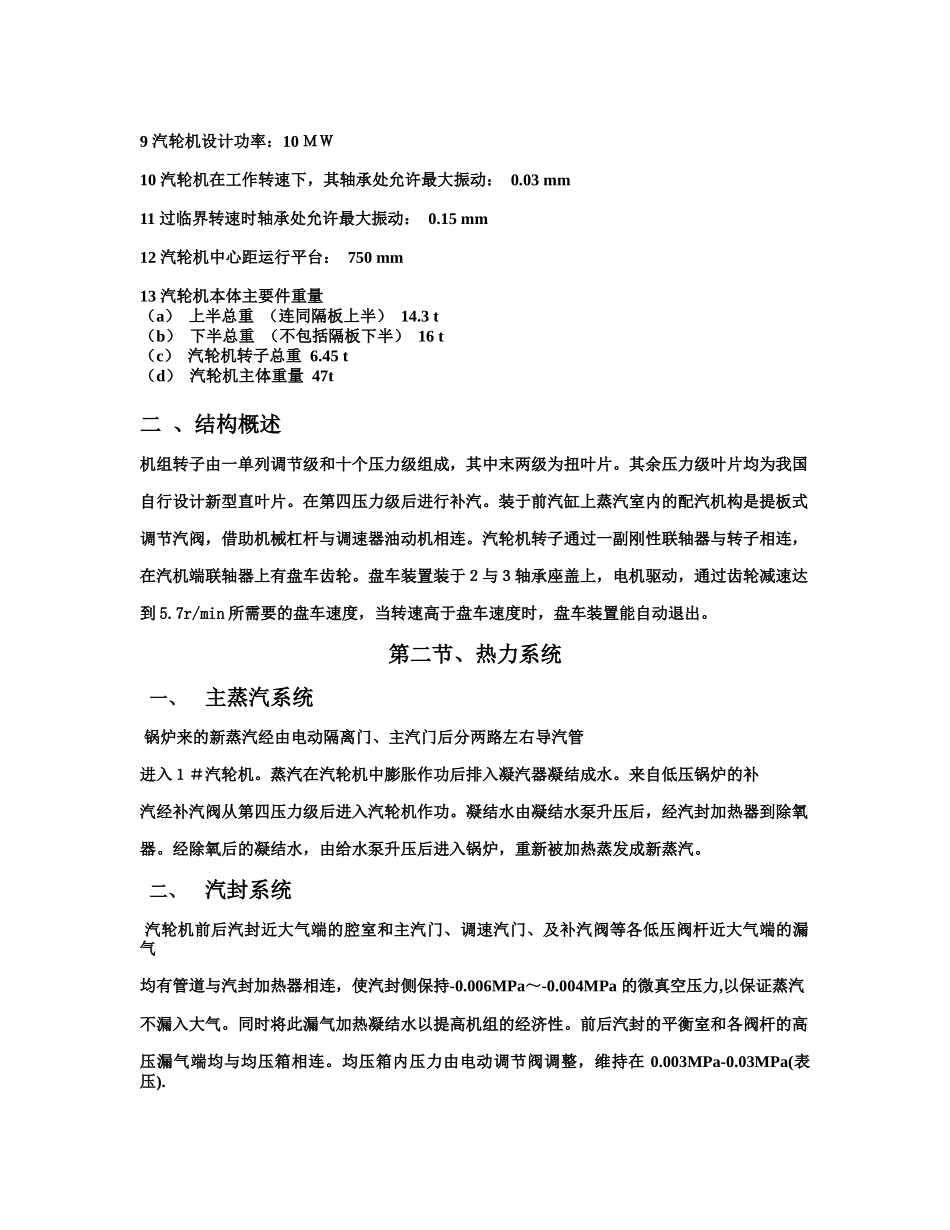

汽轮机运行规程目 录第一章 设备系统简介第一节 主机规范第二节 热力系统 第三节 调节保安润滑系统第四节 DEH 装置的使用简介第五节 辅机规范 第二章 汽轮机的启动第一节 汽轮机在下列情况下禁止启动 第二节 启动前的准备及联系工作第三节 启动前汽轮机设备及系统的检查第四节 汽轮机的冷态启动 第五节 带负荷第五节 汽轮机的热态启动 第七节 汽轮机的温态启动 第三章 汽轮机组的正常维护第三章 停机第一节 正常停机前的准备 第二节 停机操作程序 第五章 辅机的运行维护第六章 汽轮机组的事故处理第一节 事故处理原则 第二节 故障停机 第三节 凝汽器真空下降第三节 油系统工作失常 第五节 汽轮机轴向位移增大第六节 机组不正常的振动和异音 第七节 水冲击 第七节 周波变化 第九节 甩负荷 第十节 管道破裂 第十一节 厂用电中断 第十二节 失火 第十三节 辅机故障 . 第一章设备系统简介第一节 主机规范. 本电厂１＃机为洛阳矿山机械厂生产的 BN10-1.5/0.35 型补汽凝汽式汽轮机。系纯低温、低压余热单缸、冲动、补汽凝汽式汽轮机。1 主汽门前蒸汽压力： 1.5+0.2 -0.1 MPa 主汽门前蒸汽温度： 350 +20 -30 ℃ 2 补汽压力： 0.35 +0.15 -0 1MPa 补汽温度： 155 +25 -15 ℃3 发电功率: 进汽 45 t/h 、补汽 8t/h 10 ＭＷ4 冷却水温度：正常 25 ℃ 最高 33 ℃ 5 汽轮机转向 （从机头向机尾看）：顺时针方向 6 汽轮机额定转速：3000 r/min7 汽轮机转子临界转速： 1580——1630 r/min 8 额定工况排汽压力：0.007Mpa（绝）9 汽轮机设计功率：10 ＭＷ10 汽轮机在工作转速下，其轴承处允许最大振动： 0.03 mm 11 过临界转速时轴承处允许最大振动： 0.15 mm12 汽轮机中心距运行平台： 750 mm13 汽轮机本体主要件重量 （a） 上半总重 （连同隔板上半） 14.3 t （b） 下半总重 （不包括隔板下半） 16 t （c） 汽轮机转子总重 6.45 t （d） 汽轮机主体重量 47t 二 、结构概述机组转子由一单列调节级和十个压力级组成，其中末两级为扭叶片。其余压力级叶片均为我国自行设计新型直叶片。在第四压力级后进行补汽。装于前汽缸上蒸汽室内的配汽机构是提板式调节汽阀，借助机械杠杆与调速器油动机相连。汽轮机转子通过一副刚性联轴器与转子相连，在汽机端联轴器上有盘车齿轮。盘车装置装于２与３轴承座盖上，电机驱动，通过齿轮...
