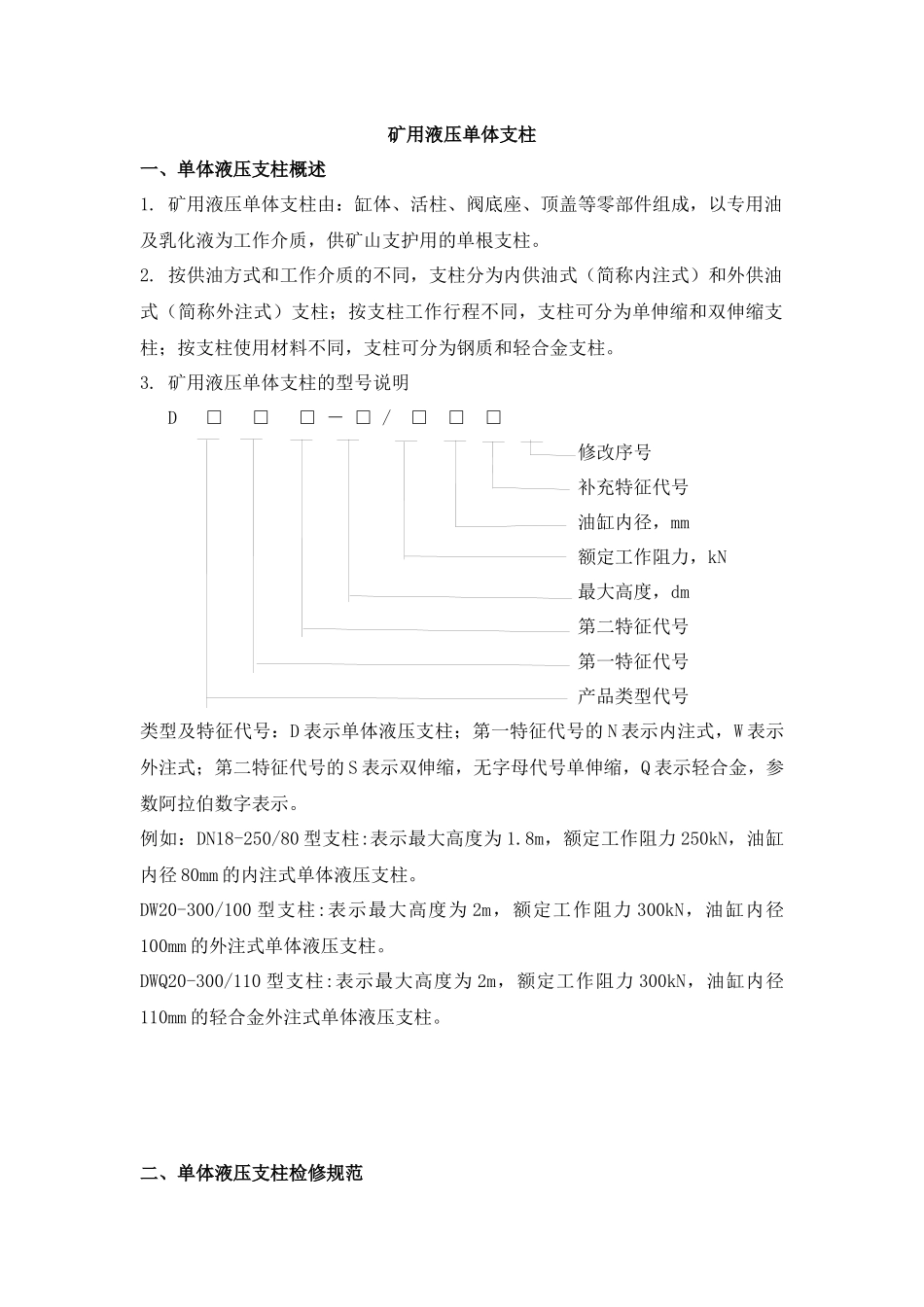

矿用液压单体支柱一、单体液压支柱概述1. 矿用液压单体支柱由：缸体、活柱、阀底座、顶盖等零部件组成，以专用油及乳化液为工作介质，供矿山支护用的单根支柱。2. 按供油方式和工作介质的不同，支柱分为内供油式（简称内注式）和外供油式（简称外注式）支柱；按支柱工作行程不同，支柱可分为单伸缩和双伸缩支柱；按支柱使用材料不同，支柱可分为钢质和轻合金支柱。3. 矿用液压单体支柱的型号说明 D □ □ □ － □ / □ □ □ 修改序号 补充特征代号 油缸内径，mm 额定工作阻力，kN 最大高度，dm 第二特征代号 第一特征代号 产品类型代号类型及特征代号：D 表示单体液压支柱；第一特征代号的 N 表示内注式，W 表示外注式；第二特征代号的 S 表示双伸缩，无字母代号单伸缩，Q 表示轻合金，参数阿拉伯数字表示。例如：DN18-250/80 型支柱:表示最大高度为 1.8m，额定工作阻力 250kN，油缸内径 80mm 的内注式单体液压支柱。DW20-300/100 型支柱:表示最大高度为 2m，额定工作阻力 300kN，油缸内径100mm 的外注式单体液压支柱。DWQ20-300/110 型支柱:表示最大高度为 2m，额定工作阻力 300kN，油缸内径110mm 的轻合金外注式单体液压支柱。二、单体液压支柱检修规范 1.顶盖 2.三用阀 3.活柱体 4.手把体 5.手把链接钢丝 6.油缸 7.复位弹簧 8.活塞 9.O 型圈 80×3.1 10.活塞防挤圈 11.限位钢丝 12.活塞导向套 13.皮碗防挤圈14.Y 型圈 15.O 型圈 100×3.1 16.底座防挤圈 17.底座体 18.底座体连接钢丝 19.防尘圈 20.弹性圆柱销 21.活柱导向环 22.长接筒1 单体液压支柱维修重点检测内容：1.1 检测活柱体粗糙度、外圆公差、与活塞装配尺寸、同轴度、表面镀层及划痕和锈蚀。1.2 检测油缸内孔的粗糙度和公差、 同轴度、表面镀层及划痕和锈蚀。1.3 检测活塞与油缸和活柱体的装配尺寸。1.4 检测底座体与油缸的装配尺寸。1.5 检测活柱体与三用阀的装配尺寸。技 术要 求1、零 件 组 装前 要 严 格清 洗 ， 不得有 铁 屑 污物 ；2、凡 用 钢 丝连 接 部 分， 活 柱 筒和活 塞 配 合面 ， 油 缸和 底 座 配合 面 ，需 涂 矿 用防 锈 丝 扣脂 防 锈 ，口 部 用火 漆 或 油漆 腻 子 封严 ；3、安 装 复 位弹 簧 时 需有 予 紧 力；4、手 把 体 及复 位 弹 簧组 装 后 应能转 动 ；5、装 配 时 ，手 把 体 应尽...
