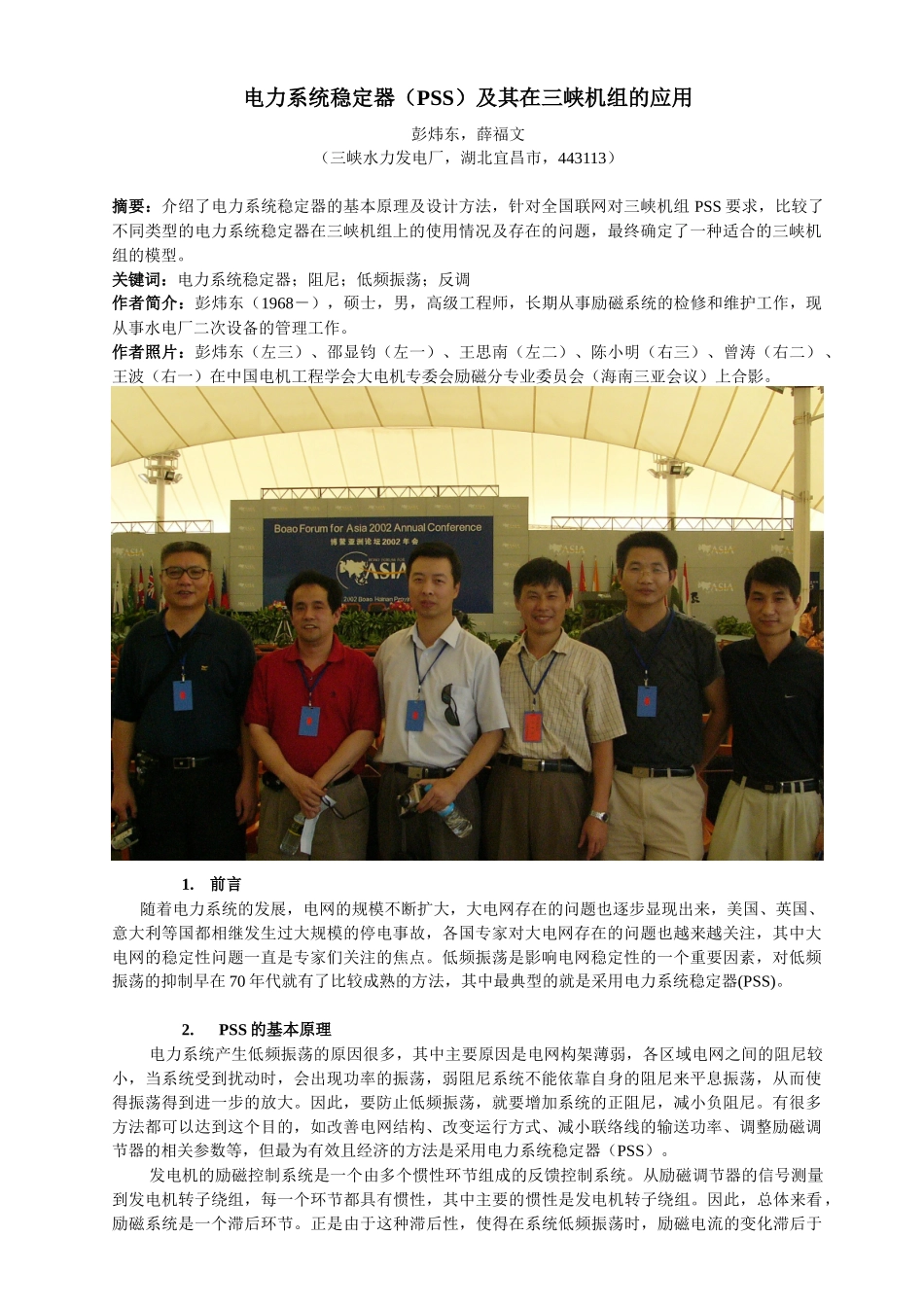

电力系统稳定器（PSS）及其在三峡机组的应用彭炜东，薛福文（三峡水力发电厂，湖北宜昌市，443113）摘要：介绍了电力系统稳定器的基本原理及设计方法，针对全国联网对三峡机组 PSS 要求，比较了不同类型的电力系统稳定器在三峡机组上的使用情况及存在的问题，最终确定了一种适合的三峡机组的模型。关键词：电力系统稳定器；阻尼；低频振荡；反调作者简介：彭炜东（1968－），硕士，男，高级工程师，长期从事励磁系统的检修和维护工作，现从事水电厂二次设备的管理工作。作者照片：彭炜东（左三）、邵显钧（左一）、王思南（左二）、陈小明（右三）、曾涛（右二） 、王波（右一）在中国电机工程学会大电机专委会励磁分专业委员会（海南三亚会议）上合影。1.前言随着电力系统的发展，电网的规模不断扩大，大电网存在的问题也逐步显现出来，美国、英国、意大利等国都相继发生过大规模的停电事故，各国专家对大电网存在的问题也越来越关注，其中大电网的稳定性问题一直是专家们关注的焦点。低频振荡是影响电网稳定性的一个重要因素，对低频振荡的抑制早在 70 年代就有了比较成熟的方法，其中最典型的就是采用电力系统稳定器(PSS)。2.PSS 的基本原理电力系统产生低频振荡的原因很多，其中主要原因是电网构架薄弱，各区域电网之间的阻尼较小，当系统受到扰动时，会出现功率的振荡，弱阻尼系统不能依靠自身的阻尼来平息振荡，从而使得振荡得到进一步的放大。因此，要防止低频振荡，就要增加系统的正阻尼，减小负阻尼。有很多方法都可以达到这个目的，如改善电网结构、改变运行方式、减小联络线的输送功率、调整励磁调节器的相关参数等，但最为有效且经济的方法是采用电力系统稳定器（PSS）。发电机的励磁控制系统是一个由多个惯性环节组成的反馈控制系统。从励磁调节器的信号测量到发电机转子绕组，每一个环节都具有惯性，其中主要的惯性是发电机转子绕组。因此，总体来看，励磁系统是一个滞后环节。正是由于这种滞后性，使得在系统低频振荡时，励磁电流的变化滞后于Δδ 、 Pe 、 -ΔUΔωΔP=Pm-PeT1ΔPSST2T∑φ2φ3φ1转子角的变化，加剧了转子角的摆动，也就是提供了负的阻尼。PSS 的任务就是抵消这种负的阻尼，同时还要提供正的阻尼。为了便于说明 PSS 是如何提供正的阻尼的，建立一个 δ－ω 平面坐标系，在δ－ω 平面上，和转子速度变化同相的力矩是正阻尼力矩，反相的是负阻尼力矩，和角度变化同相的力矩是正同步力矩，反相的为...
