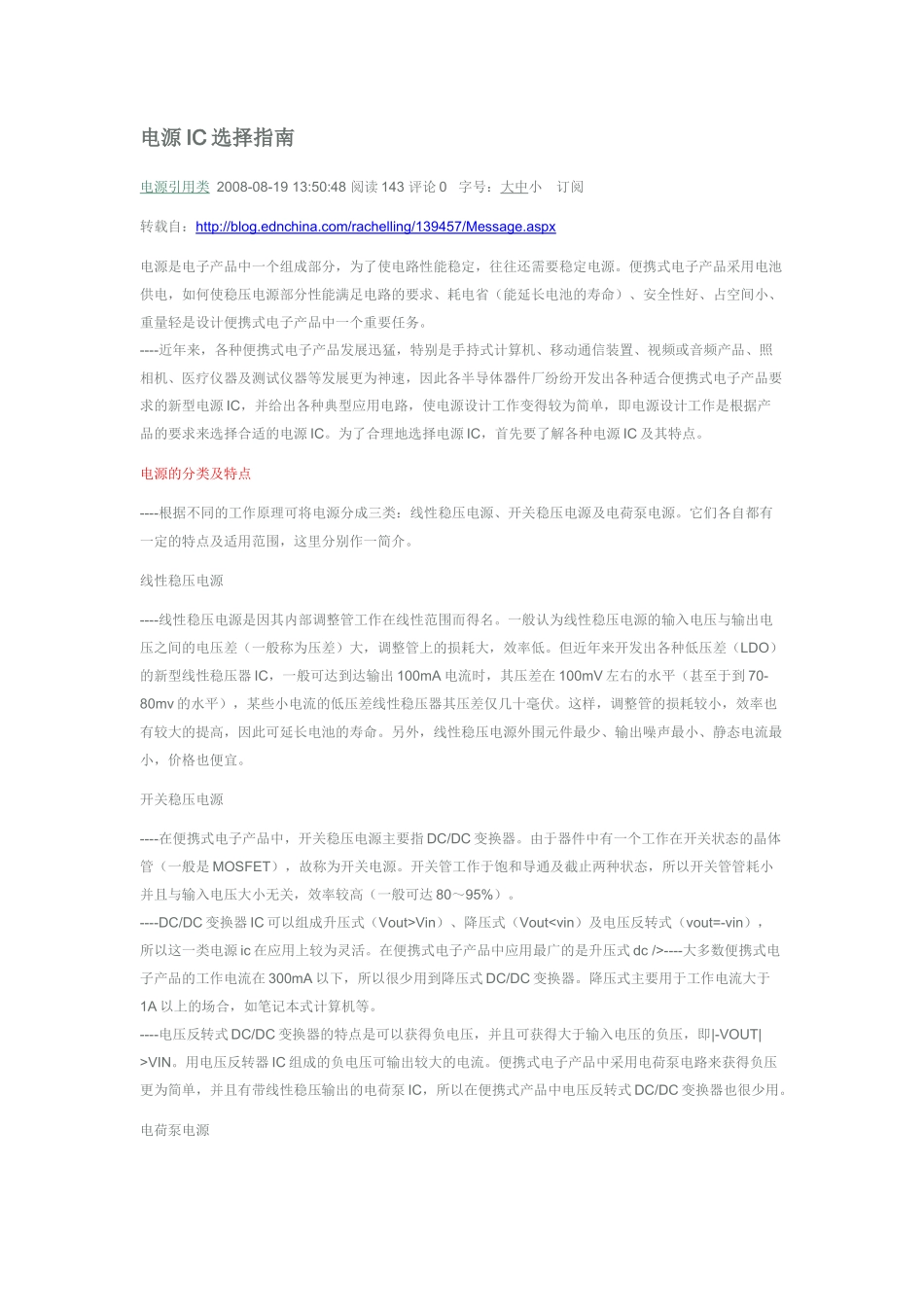

电源 IC 选择指南电源引用类 2008-08-19 13:50:48 阅读 143 评论 0 字号:大中小 订阅 转载自:http://blog.ednchina.com/rachelling/139457/Message.aspx 电源是电子产品中一个组成部分,为了使电路性能稳定,往往还需要稳定电源。便携式电子产品采用电池供电,如何使稳压电源部分性能满足电路的要求、耗电省(能延长电池的寿命)、安全性好、占空间小、重量轻是设计便携式电子产品中一个重要任务。----近年来,各种便携式电子产品发展迅猛,特别是手持式计算机、移动通信装置、视频或音频产品、照相机、医疗仪器及测试仪器等发展更为神速,因此各半导体器件厂纷纷开发出各种适合便携式电子产品要求的新型电源 IC,并给出各种典型应用电路,使电源设计工作变得较为简单,即电源设计工作是根据产品的要求来选择合适的电源 IC。为了合理地选择电源 IC,首先要了解各种电源 IC 及其特点。 电源的分类及特点----根据不同的工作原理可将电源分成三类:线性稳压电源、开关稳压电源及电荷泵电源。它们各自都有一定的特点及适用范围,这里分别作一简介。线性稳压电源----线性稳压电源是因其内部调整管工作在线性范围而得名。一般认为线性稳压电源的输入电压与输出电压之间的电压差(一般称为压差)大,调整管上的损耗大,效率低。但近年来开发出各种低压差(LDO)的新型线性稳压器 IC,一般可达到达输出 100mA 电流时,其压差在 100mV 左右的水平(甚至于到 70-80mv 的水平),某些小电流的低压差线性稳压器其压差仅几十毫伏。这样,调整管的损耗较小,效率也有较大的提高,因此可延长电池的寿命。另外,线性稳压电源外围元件最少、输出噪声最小、静态电流最小,价格也便宜。开关稳压电源----在便携式电子产品中,开关稳压电源主要指 DC/DC 变换器。由于器件中有一个工作在开关状态的晶体管(一般是 MOSFET),故称为开关电源。开关管工作于饱和导通及截止两种状态,所以开关管管耗小并且与输入电压大小无关,效率较高(一般可达 80~95%)。----DC/DC 变换器 IC 可以组成升压式(Vout>Vin)、降压式(Vout----大多数便携式电子产品的工作电流在 300mA 以下,所以很少用到降压式 DC/DC 变换器。降压式主要用于工作电流大于1A 以上的场合,如笔记本式计算机等。----电压反转式 DC/DC 变换器...
